Anschluss: Motor [X301 – X303]
11.16.3
 Ausführung am Gerät:
 Gegenstecker [X301 – X303]:
Tabelle 29: Belegung Steckverbinder [X301 – X303]
X30x Bezeichnung
X301 PHASE_U
X302 PHASE_V
X303 PHASE_W
11.16.4

Anschluss: Haltebremse [X3]

 Ausführung am Gerät:
 Gegenstecker [X3]:

Tabelle 30: Belegung Steckverbinder [X3]

Pin Nr. Bezeichnung
1 DOUT3
2 GND
Benutzerhandbuch "DIS-2 48/10"
6.3 mm FAST-ON männlich
6.3 mm FAST-ON weiblich (Außen Isoliert)

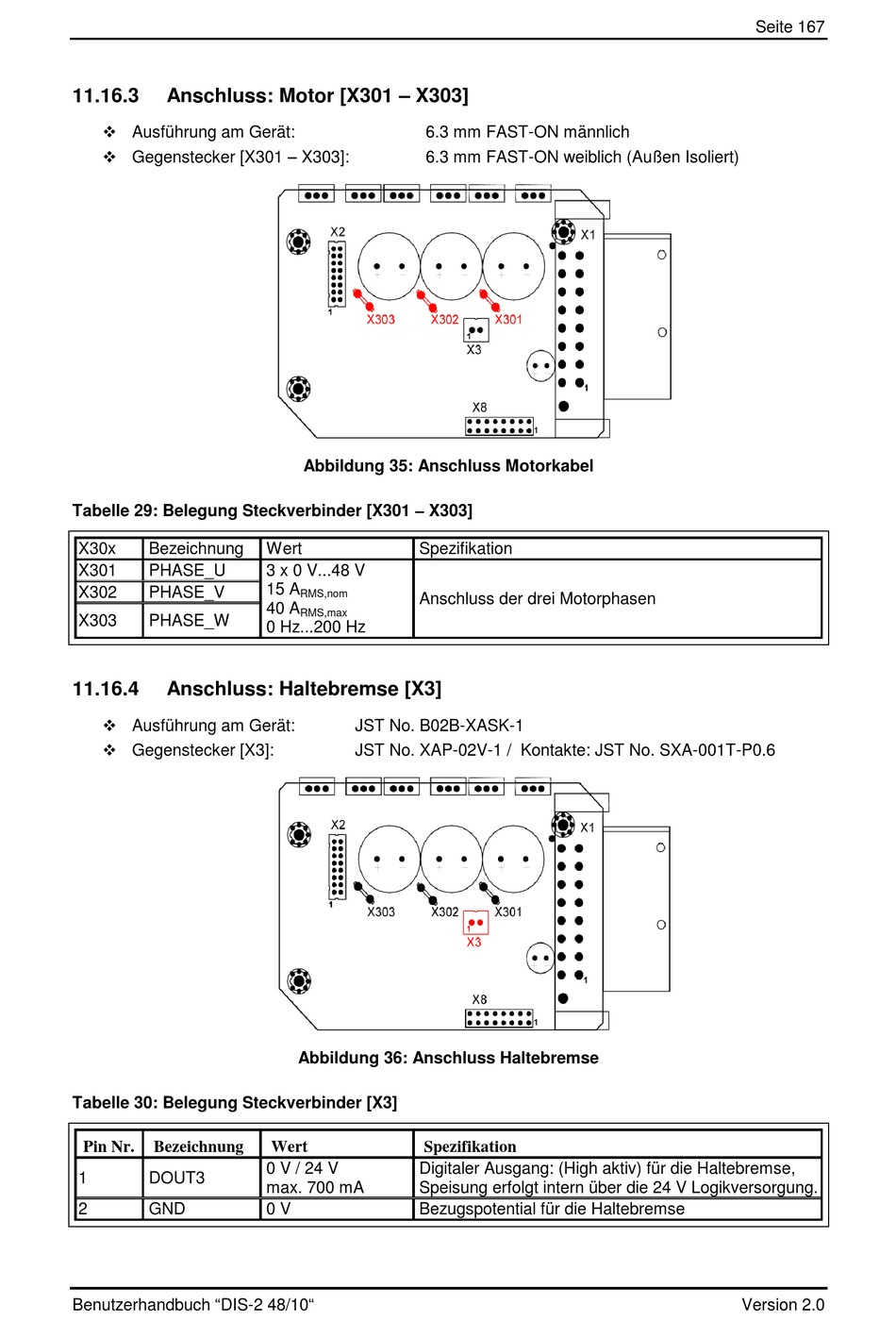

Abbildung 35: Anschluss Motorkabel

Wert Spezifikation
3 x 0 V...48 V
15 A
RMS,nom
Anschluss der drei Motorphasen
40 A
RMS,max
0 Hz...200 Hz
JST No. B02B-XASK-1
JST No. XAP-02V-1 / Kontakte: JST No. SXA-001T-P0.6

Abbildung 36: Anschluss Haltebremse

Wert Spezifikation
0 V / 24 V Digitaler Ausgang: (High aktiv) für die Haltebremse,
max. 700 mA Speisung erfolgt intern über die 24 V Logikversorgung.
0 V Bezugspotential für die Haltebremse
