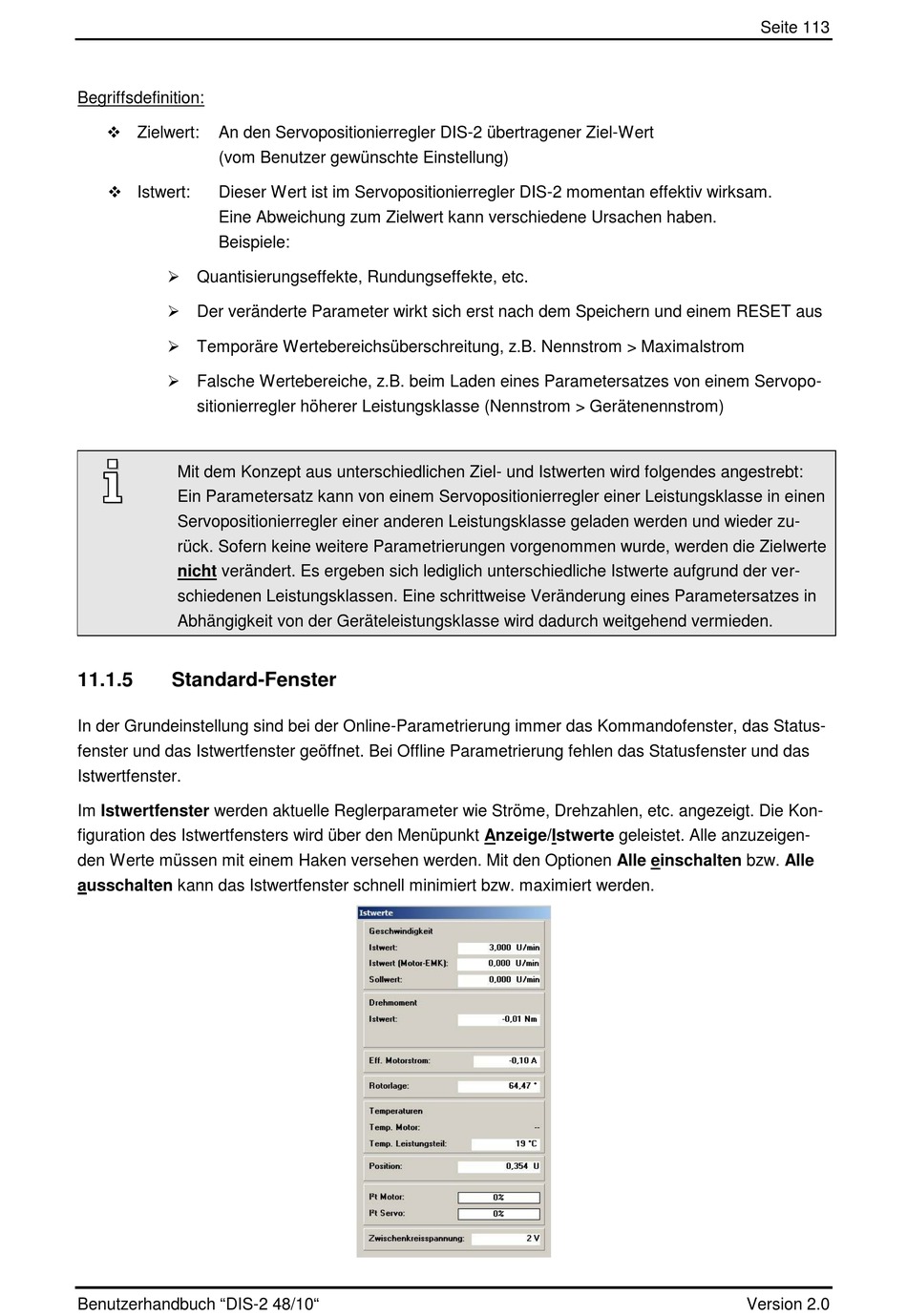

Begriffsdefinition:
 Zielwert:
An den Servopositionierregler DIS-2 übertragener Ziel-Wert
(vom Benutzer gewünschte Einstellung)
 Istwert:
Dieser Wert ist im Servopositionierregler DIS-2 momentan effektiv wirksam.
Eine Abweichung zum Zielwert kann verschiedene Ursachen haben.
Beispiele:
 Quantisierungseffekte, Rundungseffekte, etc.
 Der veränderte Parameter wirkt sich erst nach dem Speichern und einem RESET aus
 Temporäre Wertebereichsüberschreitung, z.B. Nennstrom > Maximalstrom
 Falsche Wertebereiche, z.B. beim Laden eines Parametersatzes von einem Servopo-
sitionierregler höherer Leistungsklasse (Nennstrom > Gerätenennstrom)
Mit dem Konzept aus unterschiedlichen Ziel- und Istwerten wird folgendes angestrebt:
Ein Parametersatz kann von einem Servopositionierregler einer Leistungsklasse in einen
Servopositionierregler einer anderen Leistungsklasse geladen werden und wieder zu-
rück. Sofern keine weitere Parametrierungen vorgenommen wurde, werden die Zielwerte
nicht verändert. Es ergeben sich lediglich unterschiedliche Istwerte aufgrund der ver-
schiedenen Leistungsklassen. Eine schrittweise Veränderung eines Parametersatzes in
Abhängigkeit von der Geräteleistungsklasse wird dadurch weitgehend vermieden.
11.1.5

Standard-Fenster

In der Grundeinstellung sind bei der Online-Parametrierung immer das Kommandofenster, das Status-
fenster und das Istwertfenster geöffnet. Bei Offline Parametrierung fehlen das Statusfenster und das
Istwertfenster.
Im Istwertfenster werden aktuelle Reglerparameter wie Ströme, Drehzahlen, etc. angezeigt. Die Kon-
figuration des Istwertfensters wird über den Menüpunkt Anzeige/Istwerte geleistet. Alle anzuzeigen-
den Werte müssen mit einem Haken versehen werden. Mit den Optionen Alle einschalten bzw. Alle
ausschalten kann das Istwertfenster schnell minimiert bzw. maximiert werden.
