11.8 Erweiterte Möglichkeiten im Menü Anzeigeinheiten
11.8.1

Einstellungen der benutzerdefinierten Anzeigeeinheiten

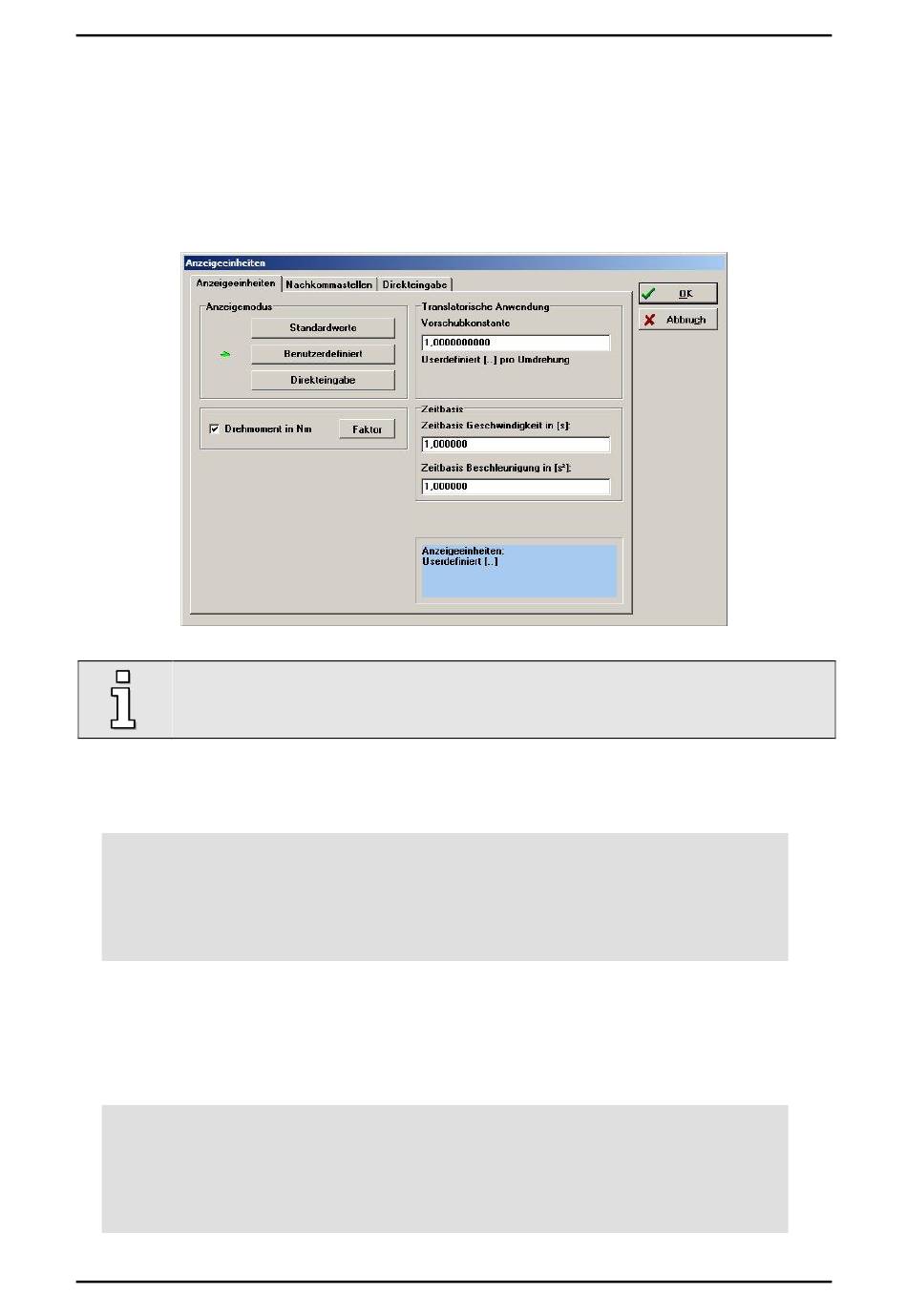

Wenn Sie im Feld Anzeigemodus die Schaltfläche Benutzerdefiniert aktivieren, können Sie die An-
zeigeeinheiten auf Ihre Applikation passend einstellen.
Alle benutzerdefinierten Einheiten werden mit [..] angezeigt.
Im Feld Translatorische Anwendung Vorschubkonstante kann die Skalierung in userdefinierten
Einheiten pro Umdrehung eingegeben werden.
Beispiel:
Sie haben einen Antrieb mit 1,76 Inch pro Umdrehung, ohne Getriebe. Sie möchten die Po-
sition in Inch eingeben. Unter Vorschubkonstante muss eine 1,76 eingetragen werden,
Weiterhin haben Sie die Eingabefelder Zeitbasis Geschwindigkeit und Zeitbasis Beschleunigung
zur Verfügung.
Benutzen Sie das Feld Zeitbasis Geschwindigkeit, um eigene Geschwindigkeitseinheiten zu definie-
ren.
Beispiel: (rotatorischer Betrieb)
Sie haben einen Antrieb mit 20 mm pro Umdrehung, ohne Getriebe. Sie möchten die Ge-
schwindigkeit in mm/Minute eingeben. Unter Vorschubkonstante muss eine 20 eingetra-
gen werden, unter Zeitbasis Geschwindigkeit der Wert 60. (60 Sekunden = 1 Minute)
