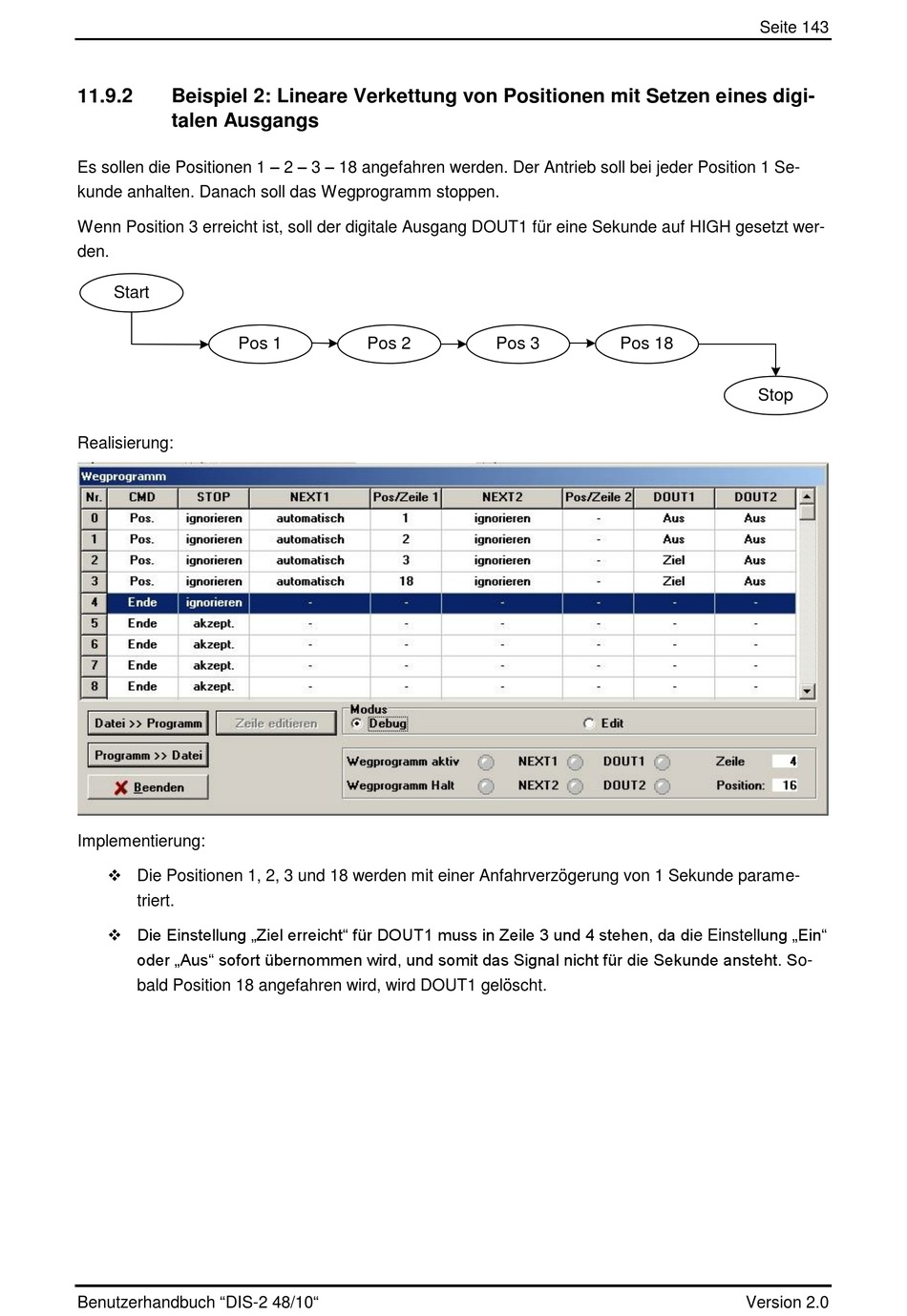

11.9.2 Beispiel 2: Lineare Verkettung von Positionen mit Setzen eines digi-
talen Ausgangs
Es sollen die Positionen 1 – 2 – 3 – 18 angefahren werden. Der Antrieb soll bei jeder Position 1 Se-
kunde anhalten. Danach soll das Wegprogramm stoppen.
Wenn Position 3 erreicht ist, soll der digitale Ausgang DOUT1 für eine Sekunde auf HIGH gesetzt wer-
den.
Start
Pos 1
Realisierung:
Implementierung:
 Die Positionen 1, 2, 3 und 18 werden mit einer Anfahrverzögerung von 1 Sekunde parame-
triert.
 Die Einstellung „Ziel erreicht" für DOUT1 muss in Zeile 3 und 4 stehen, da die Einstellung „Ein"
oder „Aus" sofort übernommen wird, und somit das Signal nicht für die Sekunde ansteht. So-
bald Position 18 angefahren wird, wird DOUT1 gelöscht.
Benutzerhandbuch "DIS-2 48/10"
Pos 2 Pos 3
Seite 143
Pos 18
Stop
