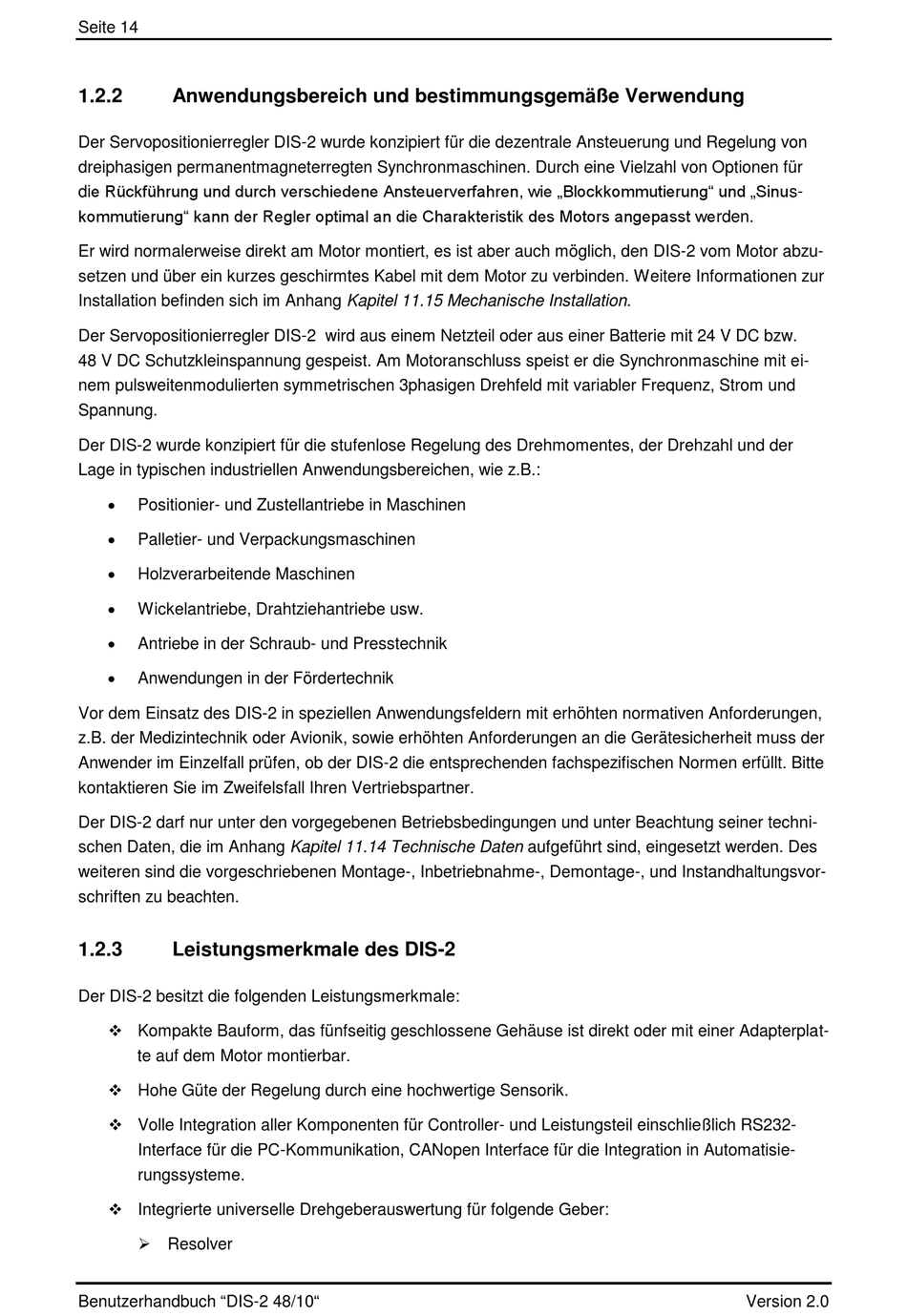

Seite 14
1.2.2 Anwendungsbereich und bestimmungsgemäße Verwendung
Der Servopositionierregler DIS-2 wurde konzipiert für die dezentrale Ansteuerung und Regelung von
dreiphasigen permanentmagneterregten Synchronmaschinen. Durch eine Vielzahl von Optionen für
die Rückführung und durch verschiedene Ansteuerverfahren, wie „Blockkommutierung" und „Sinus-
kommutierung" kann der Regler optimal an die Charakteristik des Motors angepasst werden.
Er wird normalerweise direkt am Motor montiert, es ist aber auch möglich, den DIS-2 vom Motor abzu-
setzen und über ein kurzes geschirmtes Kabel mit dem Motor zu verbinden. Weitere Informationen zur
Installation befinden sich im Anhang Kapitel 11.15 Mechanische Installation.
Der Servopositionierregler DIS-2 wird aus einem Netzteil oder aus einer Batterie mit 24 V DC bzw.
48 V DC Schutzkleinspannung gespeist. Am Motoranschluss speist er die Synchronmaschine mit ei-
nem pulsweitenmodulierten symmetrischen 3phasigen Drehfeld mit variabler Frequenz, Strom und
Spannung.
Der DIS-2 wurde konzipiert für die stufenlose Regelung des Drehmomentes, der Drehzahl und der
Lage in typischen industriellen Anwendungsbereichen, wie z.B.:

Positionier- und Zustellantriebe in Maschinen

Palletier- und Verpackungsmaschinen

Holzverarbeitende Maschinen

Wickelantriebe, Drahtziehantriebe usw.

Antriebe in der Schraub- und Presstechnik

Anwendungen in der Fördertechnik
Vor dem Einsatz des DIS-2 in speziellen Anwendungsfeldern mit erhöhten normativen Anforderungen,
z.B. der Medizintechnik oder Avionik, sowie erhöhten Anforderungen an die Gerätesicherheit muss der
Anwender im Einzelfall prüfen, ob der DIS-2 die entsprechenden fachspezifischen Normen erfüllt. Bitte
kontaktieren Sie im Zweifelsfall Ihren Vertriebspartner.
Der DIS-2 darf nur unter den vorgegebenen Betriebsbedingungen und unter Beachtung seiner techni-
schen Daten, die im Anhang Kapitel 11.14 Technische Daten aufgeführt sind, eingesetzt werden. Des
weiteren sind die vorgeschriebenen Montage-, Inbetriebnahme-, Demontage-, und Instandhaltungsvor-
schriften zu beachten.
1.2.3

Leistungsmerkmale des DIS-2

Der DIS-2 besitzt die folgenden Leistungsmerkmale:
 Kompakte Bauform, das fünfseitig geschlossene Gehäuse ist direkt oder mit einer Adapterplat-
te auf dem Motor montierbar.
 Hohe Güte der Regelung durch eine hochwertige Sensorik.
 Volle Integration aller Komponenten für Controller- und Leistungsteil einschließlich RS232-
Interface für die PC-Kommunikation, CANopen Interface für die Integration in Automatisie-
rungssysteme.
 Integrierte universelle Drehgeberauswertung für folgende Geber:
 Resolver
