Herstellen der seriellen Kommunikation

Um die Daten für die Kommunikation korrekt einzustellen, müssen folgende Schritte durchgeführt wer-
den:
1. Schließen Sie den Servopositionierregler DIS-2 komplett an.
2. Verbinden Sie eine freie Schnittstelle des PCs über ein Null-Modem-Kabel mit dem
Servopositionierregler DIS-2.
3. Schalten Sie den Servopositionierregler DIS-2 ein.
4. Starten Sie das Parametrierprogramm

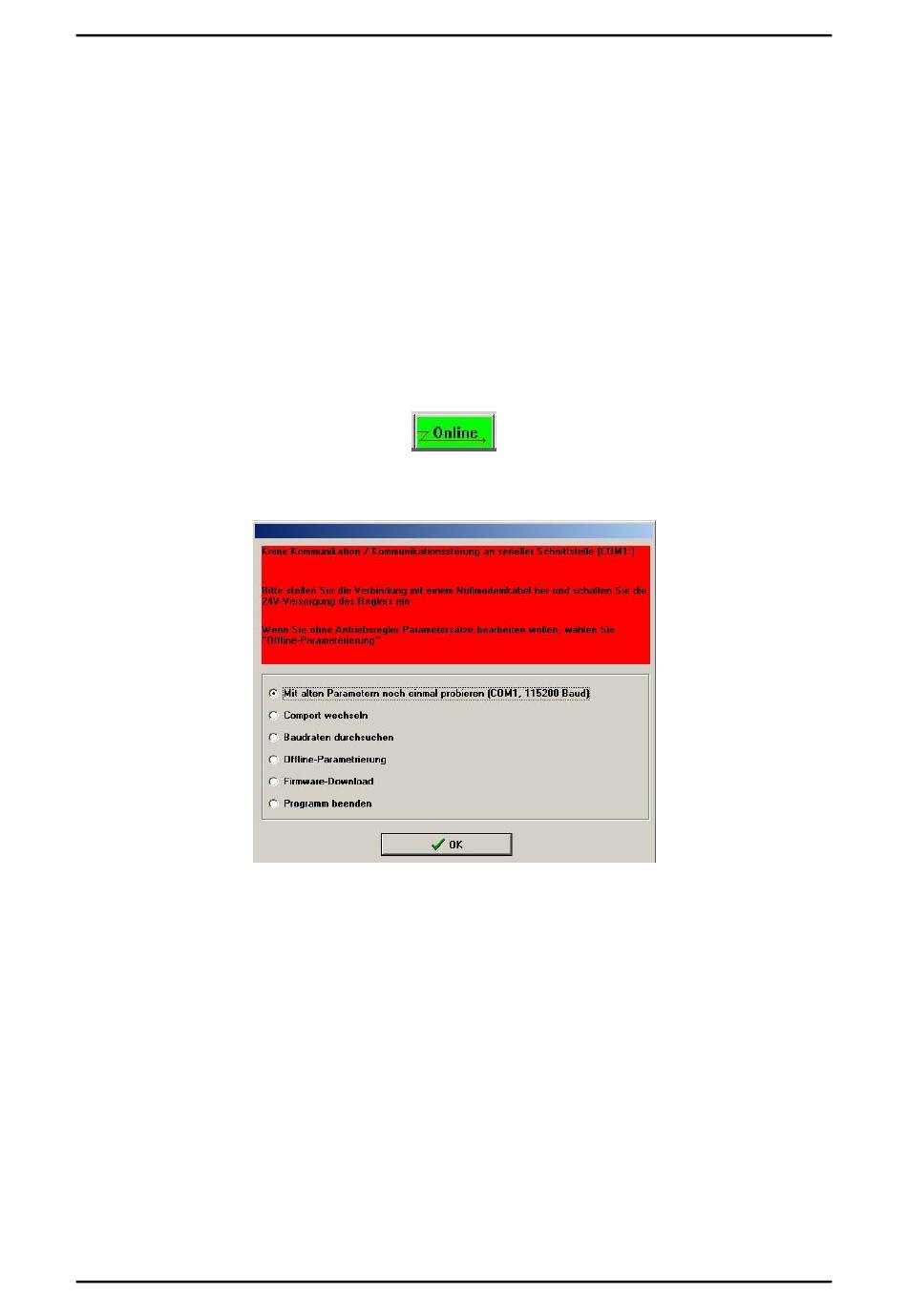

Wenn Sie im Schaltflächenmenü die „Online"-Schaltfläche grün markiert sehen (siehe Bild), sind die
Kommunikationsparameter bereits korrekt eingestellt.
Wenn das Parametrierprogramm die serielle Schnittstelle nicht öffnen kann, erscheint beim Pro-
grammstart folgendes Fehlerfenster:
Ursache für diesen Fehler ist entweder eine falsch eingestellte Schnittstelle (meist eine Einstellung des
Maustreibers) oder ein anderes Windows
stelle zugreift.
Um den Zugriffskonflikt mit einem auf die Schnittstelle benutzenden Programm zu lösen, beenden Sie
das andere Programm (bei MS-DOS
und klicken anschließend auf Mit alten Parametern noch einmal probieren.
Um eine falsch eingestellte Schnittstelle zu korrigieren, klicken Sie auf den Optionsschaltfläche Com-
port wechseln und folgen den angegebenen Anweisungen (siehe Kapitel 9.2.3 Einstellung der RS232
Kommunikationsparameter).
Unter Umständen ist es möglich, dass der Servopositionierregler mit eine anderen Baudrate arbeitet
als die im Parametrierprogramm eingestellte. Wenn Sie Baudraten durchsuchen wählen, versucht
das Parametrierprogramm mit allen möglichen Baudraten eine Kommunikation herzustellen.
Die Offline-Parametrierung ist nur dann sinnvoll, wenn Sie Parametersatzdateien ohne Servopositio-
nierregler bearbeiten wollen. Siehe hierzu das Kapitel 11.12 Offline-Parametrierung.
Benutzerhandbuch "DIS-2 48/10"
® ®
- oder MS-DOS - Programm, das auf die serielle Schnitt-
®
- Programmen unbedingt auch die MS-DOS
Seite 115
®
- Shell beenden!!)
Version 2.0
