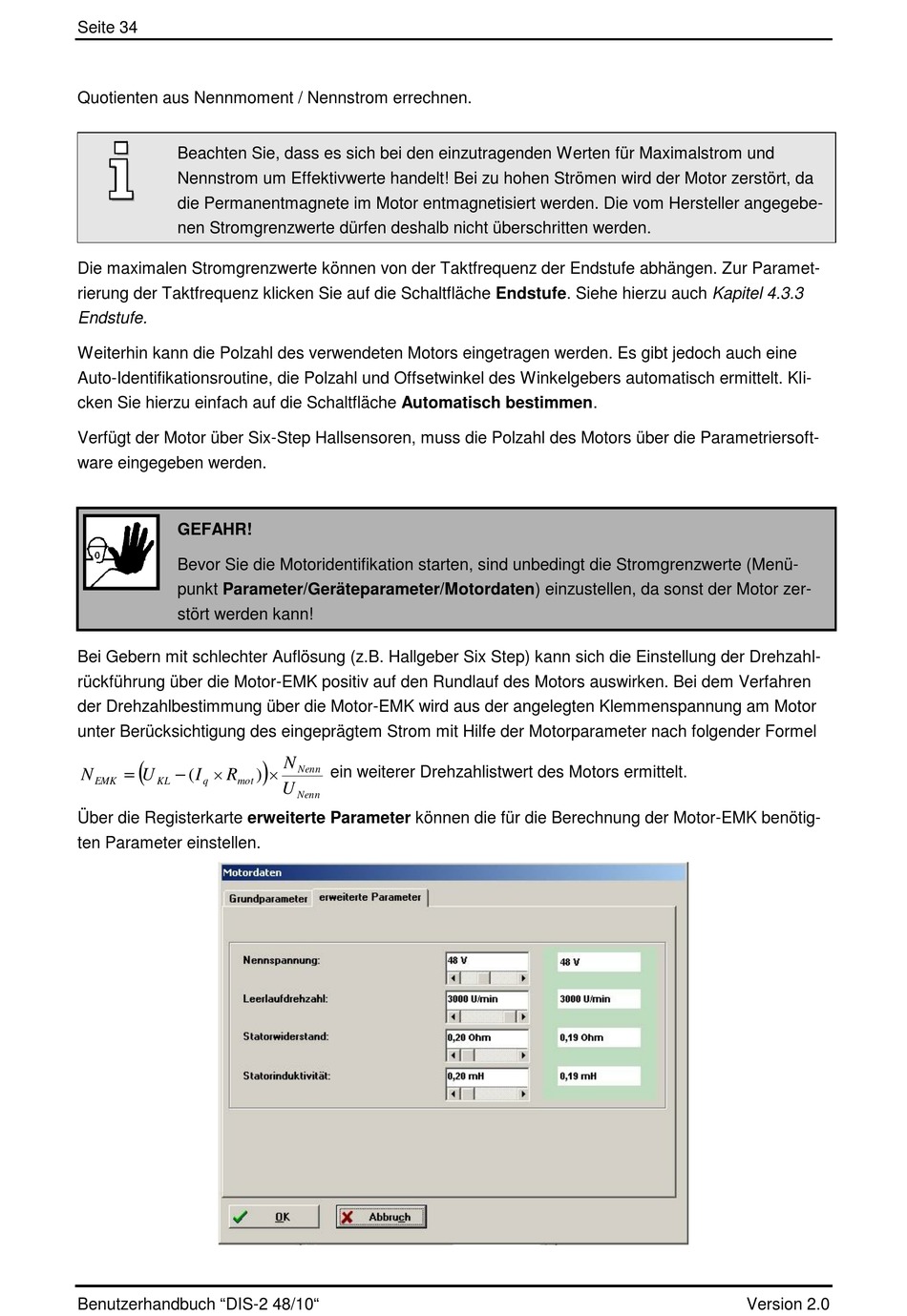

Metronix DIS-2 48/10 Benutzerhandbuch Seite 34

Seite 34
Quotienten aus Nennmoment / Nennstrom errechnen.
Beachten Sie, dass es sich bei den einzutragenden Werten für Maximalstrom und
Nennstrom um Effektivwerte handelt! Bei zu hohen Strömen wird der Motor zerstört, da
die Permanentmagnete im Motor entmagnetisiert werden. Die vom Hersteller angegebe-
nen Stromgrenzwerte dürfen deshalb nicht überschritten werden.
Die maximalen Stromgrenzwerte können von der Taktfrequenz der Endstufe abhängen. Zur Paramet-
rierung der Taktfrequenz klicken Sie auf die Schaltfläche Endstufe. Siehe hierzu auch Kapitel 4.3.3
Endstufe.
Weiterhin kann die Polzahl des verwendeten Motors eingetragen werden. Es gibt jedoch auch eine
Auto-Identifikationsroutine, die Polzahl und Offsetwinkel des Winkelgebers automatisch ermittelt. Kli-
cken Sie hierzu einfach auf die Schaltfläche Automatisch bestimmen.
Verfügt der Motor über Six-Step Hallsensoren, muss die Polzahl des Motors über die Parametriersoft-
ware eingegeben werden.
GEFAHR!
Bevor Sie die Motoridentifikation starten, sind unbedingt die Stromgrenzwerte (Menü-
punkt Parameter/Geräteparameter/Motordaten) einzustellen, da sonst der Motor zer-
stört werden kann!
Bei Gebern mit schlechter Auflösung (z.B. Hallgeber Six Step) kann sich die Einstellung der Drehzahl-
rückführung über die Motor-EMK positiv auf den Rundlauf des Motors auswirken. Bei dem Verfahren
der Drehzahlbestimmung über die Motor-EMK wird aus der angelegten Klemmenspannung am Motor
unter Berücksichtigung des eingeprägtem Strom mit Hilfe der Motorparameter nach folgender Formel

  
N U ( I R
EMK KL q mot
Über die Registerkarte erweiterte Parameter können die für die Berechnung der Motor-EMK benötig-
ten Parameter einstellen.
Benutzerhandbuch "DIS-2 48/10"

N

Nenn ein weiterer Drehzahlistwert des Motors ermittelt.
)
U
Nenn
