Seite 172
Anschluss: Bremswiderstand [X304 – X305]
11.18.3
 Ausführung am Gerät:
 Gegenstecker [X304, X305]:
 Ausführung Bremswiderstand:

Tabelle 34: Belegung Steckverbinder [X304, X305]

X30x Bezeichnung
X304 ZK+
X305 BR-CHOP
Benutzerhandbuch "DIS-2 48/10"
2.8 mm FAST-ON männlich
2.8 mm FAST-ON weiblich (Außen Isoliert)
R
z.B: metallux PLR 250 5R
R

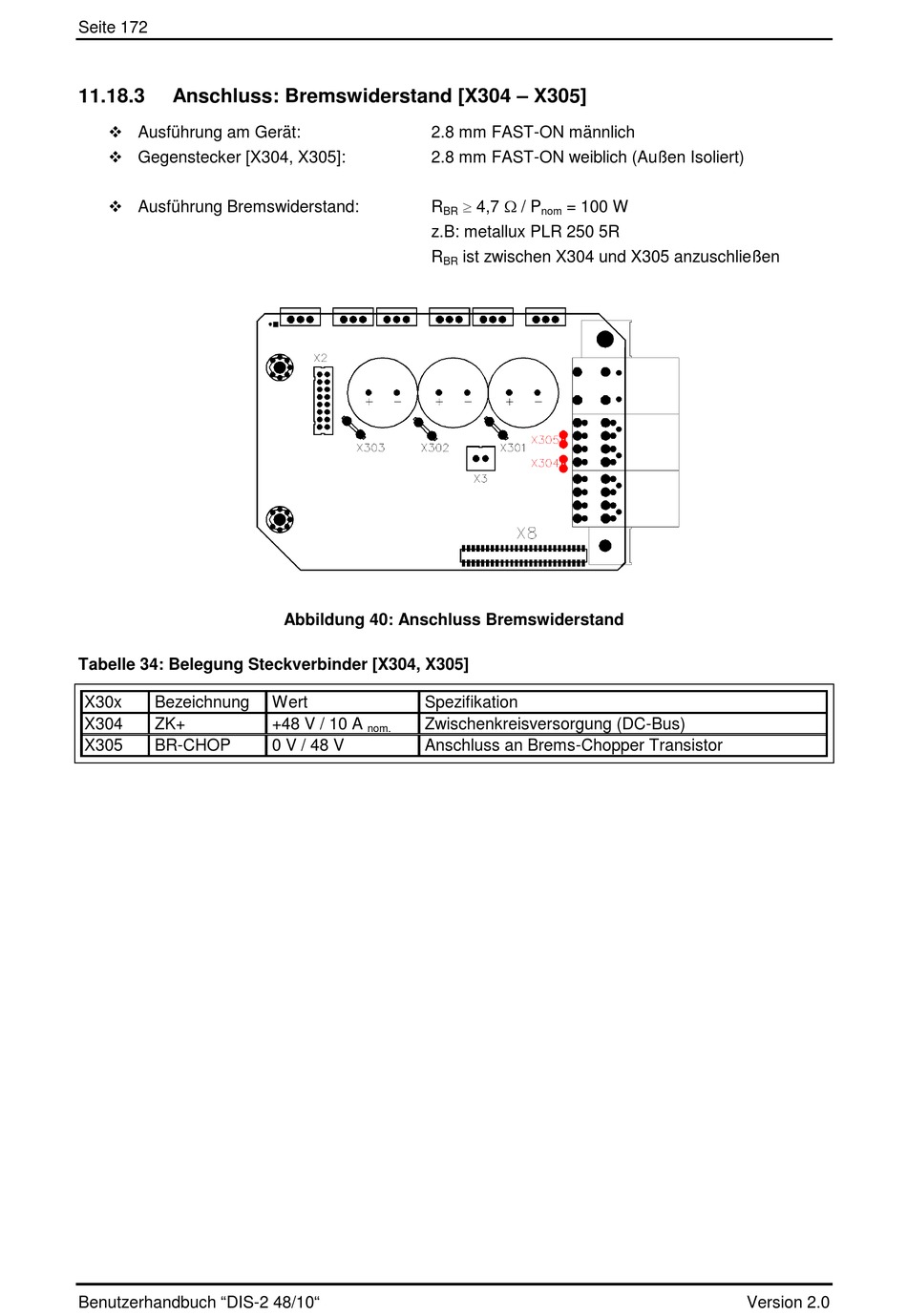

Abbildung 40: Anschluss Bremswiderstand

Wert Spezifikation
+48 V / 10 A Zwischenkreisversorgung (DC-Bus)
nom.
0 V / 48 V Anschluss an Brems-Chopper Transistor
 4,7  / P
= 100 W
BR nom
ist zwischen X304 und X305 anzuschließen
BR
Version 2.0
