Seite 152
11.12

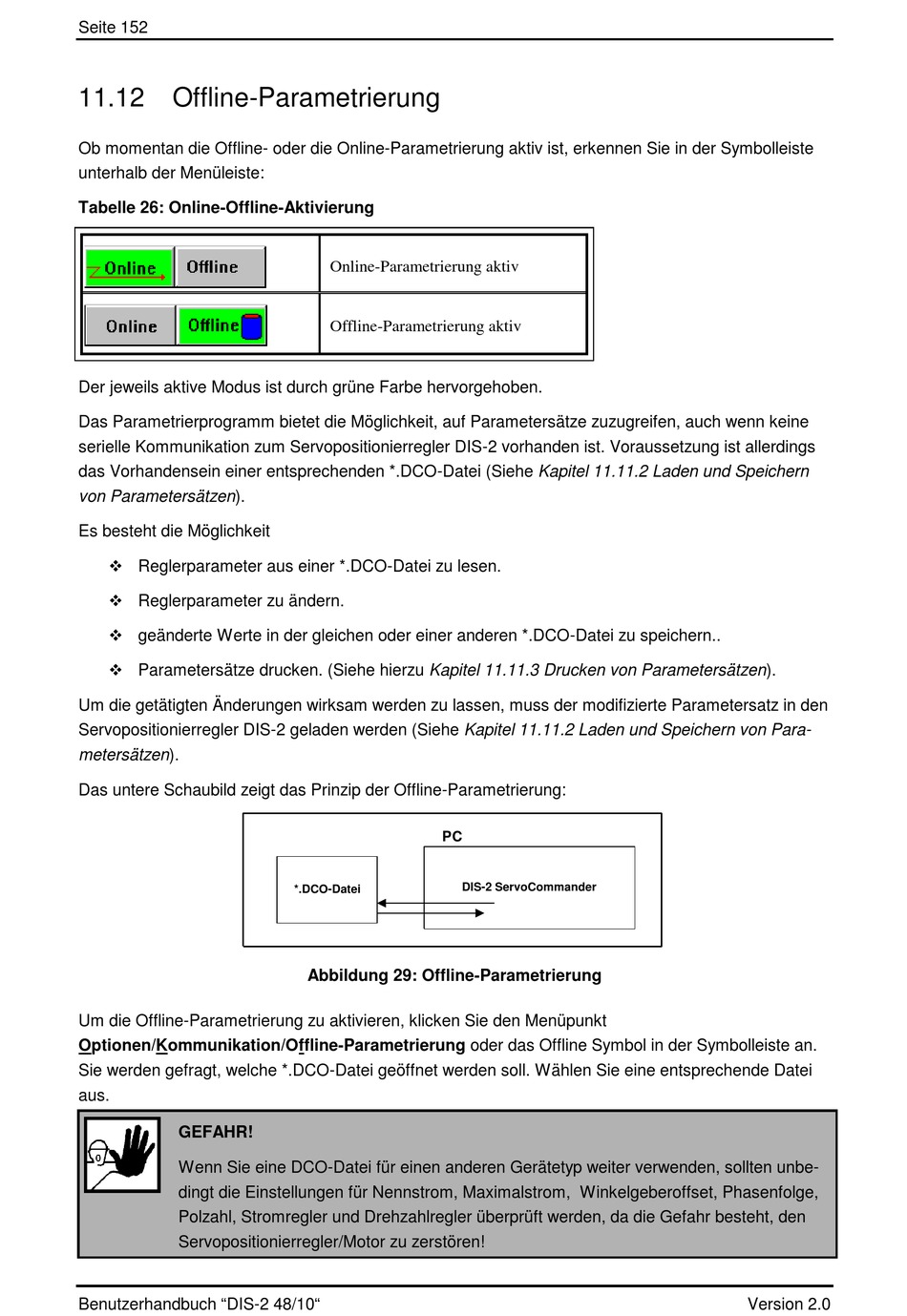

Offline-Parametrierung

Ob momentan die Offline- oder die Online-Parametrierung aktiv ist, erkennen Sie in der Symbolleiste
unterhalb der Menüleiste:

Tabelle 26: Online-Offline-Aktivierung

Der jeweils aktive Modus ist durch grüne Farbe hervorgehoben.
Das Parametrierprogramm bietet die Möglichkeit, auf Parametersätze zuzugreifen, auch wenn keine
serielle Kommunikation zum Servopositionierregler DIS-2 vorhanden ist. Voraussetzung ist allerdings
das Vorhandensein einer entsprechenden *.DCO-Datei (Siehe Kapitel 11.11.2 Laden und Speichern
von Parametersätzen).
Es besteht die Möglichkeit
 Reglerparameter aus einer *.DCO-Datei zu lesen.
 Reglerparameter zu ändern.
 geänderte Werte in der gleichen oder einer anderen *.DCO-Datei zu speichern..
 Parametersätze drucken. (Siehe hierzu Kapitel 11.11.3 Drucken von Parametersätzen).
Um die getätigten Änderungen wirksam werden zu lassen, muss der modifizierte Parametersatz in den
Servopositionierregler DIS-2 geladen werden (Siehe Kapitel 11.11.2 Laden und Speichern von Para-
metersätzen).
Das untere Schaubild zeigt das Prinzip der Offline-Parametrierung:
Um die Offline-Parametrierung zu aktivieren, klicken Sie den Menüpunkt
Optionen/Kommunikation/Offline-Parametrierung oder das Offline Symbol in der Symbolleiste an.
Sie werden gefragt, welche *.DCO-Datei geöffnet werden soll. Wählen Sie eine entsprechende Datei
aus.
GEFAHR!
Wenn Sie eine DCO-Datei für einen anderen Gerätetyp weiter verwenden, sollten unbe-
dingt die Einstellungen für Nennstrom, Maximalstrom, Winkelgeberoffset, Phasenfolge,
Polzahl, Stromregler und Drehzahlregler überprüft werden, da die Gefahr besteht, den
Servopositionierregler/Motor zu zerstören!
Benutzerhandbuch "DIS-2 48/10"
Online-Parametrierung aktiv
Offline-Parametrierung aktiv
PC
DIS-2 ServoCommander
*.DCO-Datei

Abbildung 29: Offline-Parametrierung
