DIN 6
Start
Positionierung /
Referenzfahrt
Die neue IO-Belegung gemäß Tabelle 9 ermöglicht eine bessere Nutzung der Funktionen im Wegpro-
gramm trotz Doppelbelegung der Signale DIN2 / DOUT1 und DIN3 / DOUT2 auf dem Steckverbinder
X1.Sie wird über das entsprechende Kontrollkästchen im Kommandofenster aktiviert (siehe Kap. 6.2).
Wenn der digitale Eingang WEG auf 0 V geschaltet wird, ist das Wegprogramm inaktiv. Es können
normale Positionierungen über die digitalen Eingänge abgerufen werden, allerdings ist die Anzahl der
Ziele auf die Hälfte, also je nach Betriebsart auf 32 bzw. 8 Ziele, reduziert, wie Tabelle 10 darstellt.
Tabelle 10: Verfügbare Positionssätze bei Aktivem Wegprogramm und Eingang WEG = 0
Belegung : 64 Positionen:
Tabelle 8 4 Gruppen à 8 Positionen
Pos. 0..7, 16..23, 32..39, 48..65
Tabelle 9 4 Gruppen à 8 Positionen
Pos. 0, 2, 4, 6,...60, 62

7.1 Wegprogramm erstellen

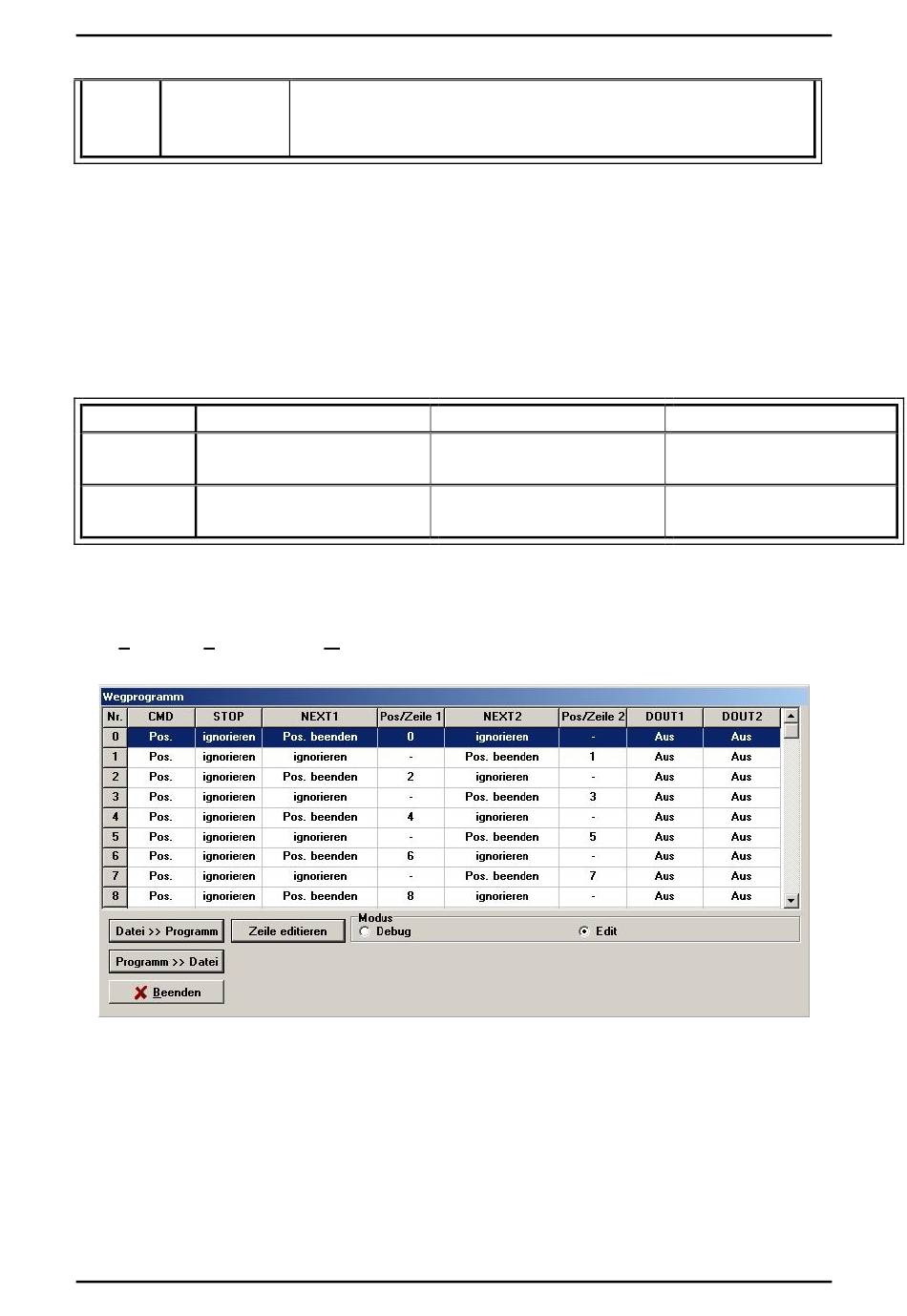

Über Parameter/Positionierung/Wegprogramm öffnet sich das Menü zum Verwalten und erstellen
der Wegprogramme mit bis zu 32 Programmzeilen.
Hier haben Sie die Möglichkeit ein bereits erstelltes Wegprogramm über die Schaltfläche Datei >>
Programm in den Servopositionierregler zu laden, oder mit der Schaltfläche Programm >> Datei ein
soeben erstelltes Programm zu sichern.
Im Feld Modus können Sie zwischen dem Eingabemodus Edit und dem Überwachungsmodus Debug
wählen. Eine genauere Beschreibung des Überwachungsmodus finden sie in Kaptitel 7.2 Wegpro-
gramm debuggen.
Benutzerhandbuch "DIS-2 48/10"
Steigende Flanke:
Wenn DIN 3 Low: Start Positionierung
Wenn DIN 3 High: Start Referenzfahrt
16 Positionen:
8 vollständige Positionen
Pos. 0..7
8 vollständige Positionen
Pos. 0, 2, 4, 6, 8, 10, 12, 14 16
Seite 73
Erklärung:
Standard-Belegung,
Steuersignal WEG auf DIN 3
Neue Belegung,
Steuersignal WEG auf DIN 0
