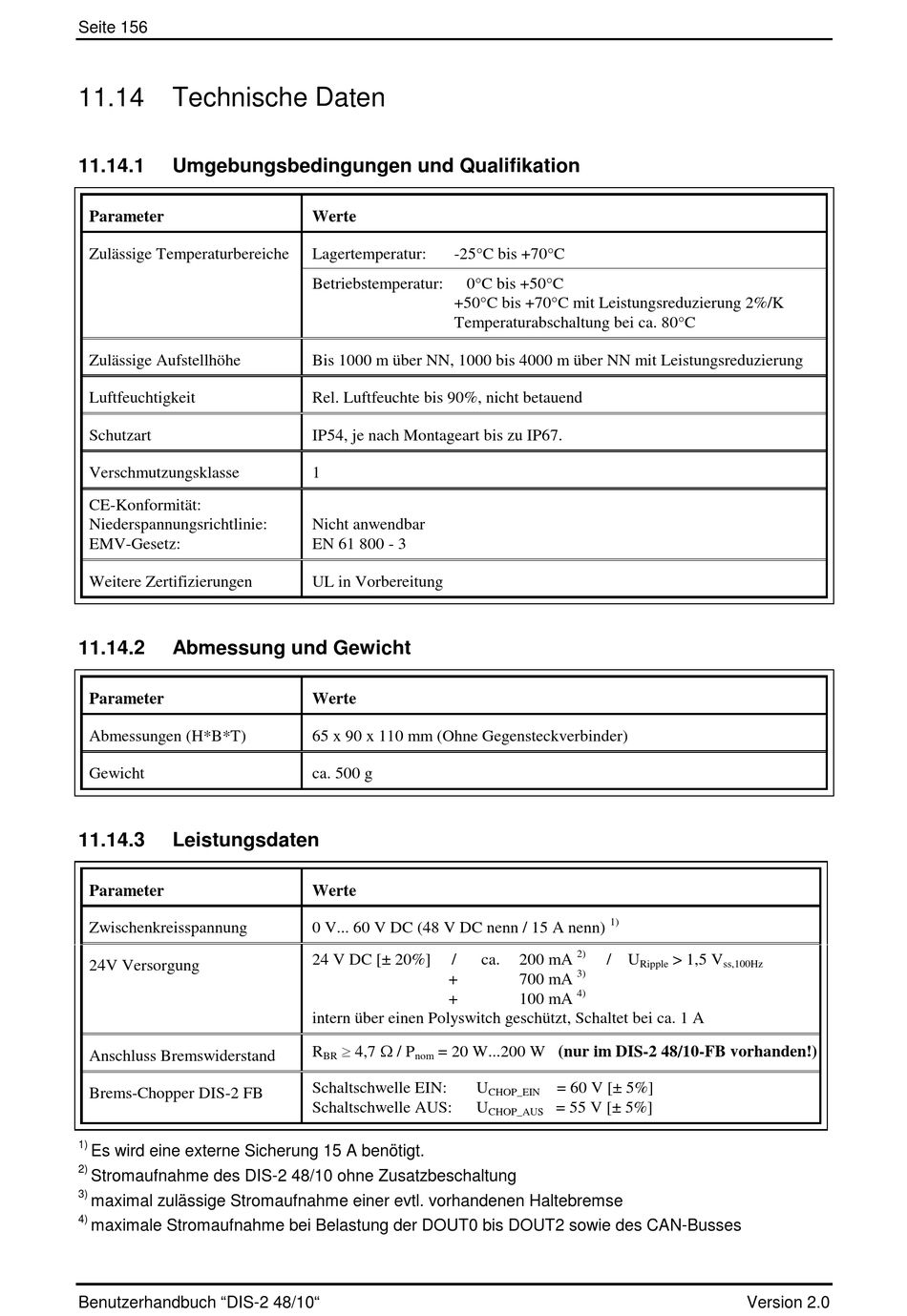

Seite 156
11.14
Technische Daten
11.14.1
Umgebungsbedingungen und Qualifikation
Parameter
Zulässige Temperaturbereiche
Zulässige Aufstellhöhe
Luftfeuchtigkeit
Schutzart
Verschmutzungsklasse
CE-Konformität:
Niederspannungsrichtlinie:
EMV-Gesetz:
Weitere Zertifizierungen
11.14.2
Abmessung und Gewicht
Parameter
Abmessungen (H*B*T)
Gewicht
11.14.3
Leistungsdaten
Parameter
Zwischenkreisspannung
24V Versorgung
Anschluss Bremswiderstand
Brems-Chopper DIS-2 FB
1)
Es wird eine externe Sicherung 15 A benötigt.
2)
Stromaufnahme des DIS-2 48/10 ohne Zusatzbeschaltung
3)
maximal zulässige Stromaufnahme einer evtl. vorhandenen Haltebremse
4)
maximale Stromaufnahme bei Belastung der DOUT0 bis DOUT2 sowie des CAN-Busses
Benutzerhandbuch "DIS-2 48/10"
Werte
Lagertemperatur:
-25°C bis +70°C
Betriebstemperatur:
0°C bis +50°C
+50°C bis +70°C mit Leistungsreduzierung 2%/K
Temperaturabschaltung bei ca. 80°C
Bis 1000 m über NN, 1000 bis 4000 m über NN mit Leistungsreduzierung
Rel. Luftfeuchte bis 90%, nicht betauend
IP54, je nach Montageart bis zu IP67.
1
Nicht anwendbar
EN 61 800 - 3
UL in Vorbereitung
Werte
65 x 90 x 110 mm (Ohne Gegensteckverbinder)
ca. 500 g
Werte
0 V... 60 V DC (48 V DC nenn / 15 A nenn)
24 V DC [± 20%]
/
ca.
+
+
intern über einen Polyswitch geschützt, Schaltet bei ca. 1 A
4,7 / P
R
= 20 W...200 W (nur im DIS-2 48/10-FB vorhanden!)
BR
nom
Schaltschwelle EIN:
U
Schaltschwelle AUS:
U
1)
2)
200 mA
/ U
Ripple
3)
700 mA
4)
100 mA
= 60 V [± 5%]
CHOP_EIN
= 55 V [± 5%]
CHOP_AUS
> 1,5 V
ss,100Hz
Version 2.0
