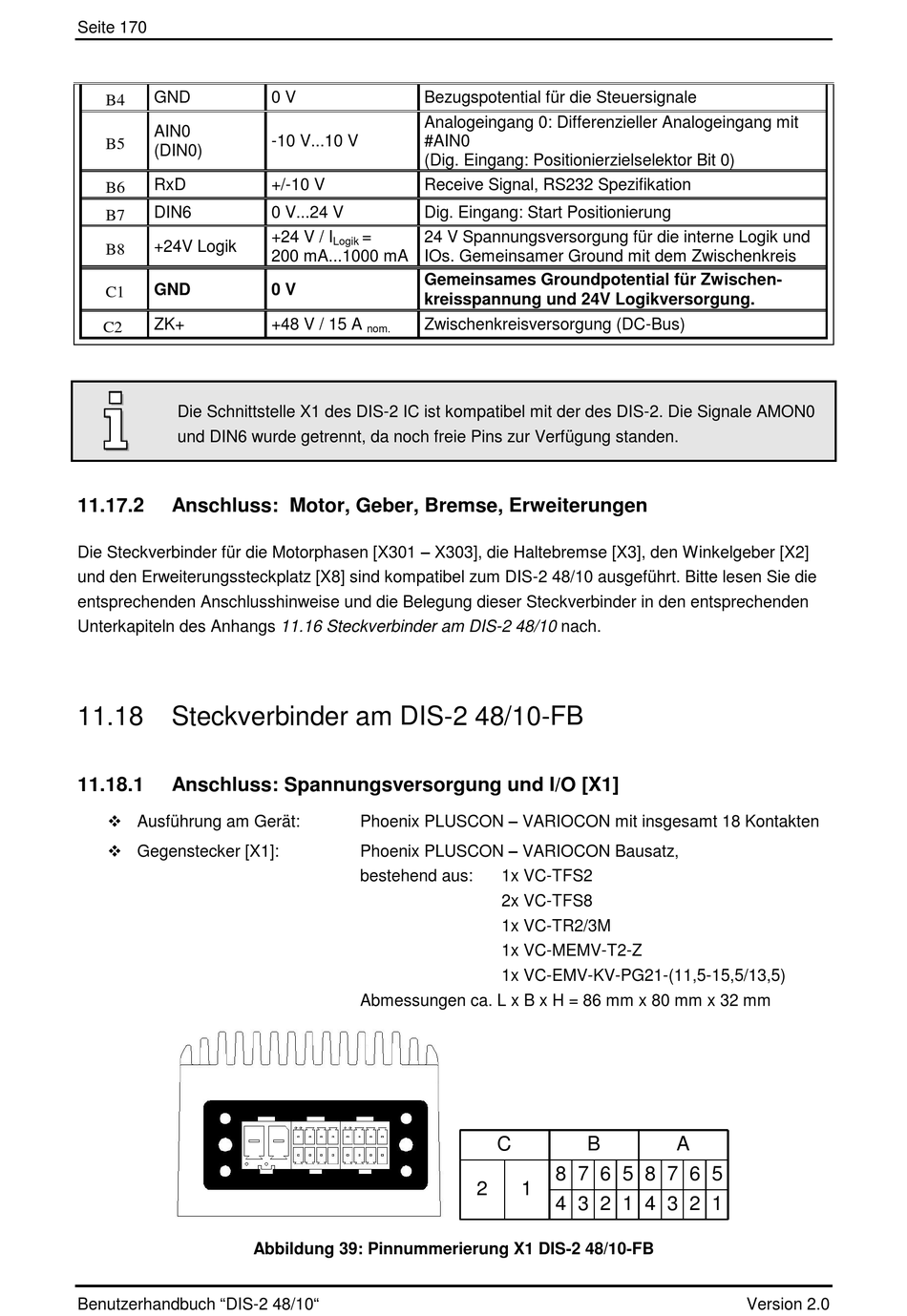

Anschluss: Motor, Geber, Bremse, Erweiterungen; Steckverbinder Am Dis-2 48/10-Fb; Anschluss: Spannungsversorgung Und I/O [X1]; Abbildung 39: Pinnummerierung X1 Dis-2 48/10-Fb - Metronix DIS-2 48/10 Benutzerhandbuch

Seite 170
GND
B4
AIN0
B5
(DIN0)
RxD
B6
DIN6
B7
+24V Logik
B8
GND
C1
ZK+
C2
Die Schnittstelle X1 des DIS-2 IC ist kompatibel mit der des DIS-2. Die Signale AMON0
und DIN6 wurde getrennt, da noch freie Pins zur Verfügung standen.
11.17.2

Anschluss: Motor, Geber, Bremse, Erweiterungen

Die Steckverbinder für die Motorphasen [X301 – X303], die Haltebremse [X3], den Winkelgeber [X2]
und den Erweiterungssteckplatz [X8] sind kompatibel zum DIS-2 48/10 ausgeführt. Bitte lesen Sie die
entsprechenden Anschlusshinweise und die Belegung dieser Steckverbinder in den entsprechenden
Unterkapiteln des Anhangs 11.16 Steckverbinder am DIS-2 48/10 nach.
11.18

Steckverbinder am DIS-2 48/10-FB

11.18.1

Anschluss: Spannungsversorgung und I/O [X1]

 Ausführung am Gerät:
 Gegenstecker [X1]:
Benutzerhandbuch "DIS-2 48/10"
0 V Bezugspotential für die Steuersignale
Analogeingang 0: Differenzieller Analogeingang mit
-10 V...10 V #AIN0
(Dig. Eingang: Positionierzielselektor Bit 0)
+/-10 V Receive Signal, RS232 Spezifikation
0 V...24 V Dig. Eingang: Start Positionierung
+24 V / I = 24 V Spannungsversorgung für die interne Logik und
Logik
200 mA...1000 mA IOs. Gemeinsamer Ground mit dem Zwischenkreis
Gemeinsames Groundpotential für Zwischen-
0 V
kreisspannung und 24V Logikversorgung.
+48 V / 15 A Zwischenkreisversorgung (DC-Bus)
nom.
Phoenix PLUSCON – VARIOCON mit insgesamt 18 Kontakten
Phoenix PLUSCON – VARIOCON Bausatz,
bestehend aus:
Abmessungen ca. L x B x H = 86 mm x 80 mm x 32 mm

Abbildung 39: Pinnummerierung X1 DIS-2 48/10-FB

1x VC-TFS2
2x VC-TFS8
1x VC-TR2/3M
1x VC-MEMV-T2-Z
1x VC-EMV-KV-PG21-(11,5-15,5/13,5)
C B
8 7 6 5 8 7 6 5
2 1
4 3 2 1 4 3 2 1
A
