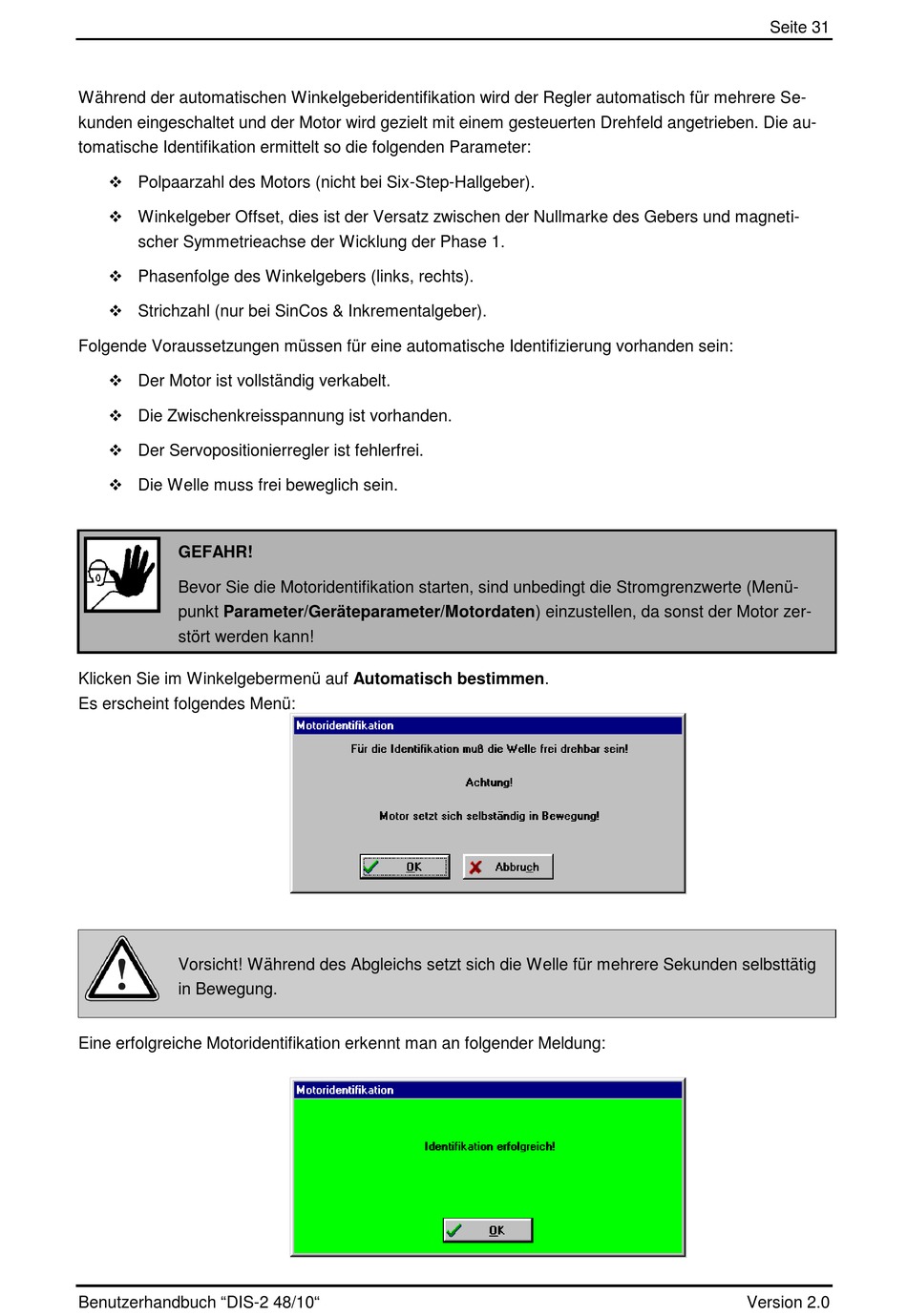

Metronix DIS-2 48/10 Benutzerhandbuch Seite 31

Während der automatischen Winkelgeberidentifikation wird der Regler automatisch für mehrere Se-
kunden eingeschaltet und der Motor wird gezielt mit einem gesteuerten Drehfeld angetrieben. Die au-
tomatische Identifikation ermittelt so die folgenden Parameter:
 Polpaarzahl des Motors (nicht bei Six-Step-Hallgeber).
 Winkelgeber Offset, dies ist der Versatz zwischen der Nullmarke des Gebers und magneti-
scher Symmetrieachse der Wicklung der Phase 1.
 Phasenfolge des Winkelgebers (links, rechts).
 Strichzahl (nur bei SinCos & Inkrementalgeber).
Folgende Voraussetzungen müssen für eine automatische Identifizierung vorhanden sein:
 Der Motor ist vollständig verkabelt.
 Die Zwischenkreisspannung ist vorhanden.
 Der Servopositionierregler ist fehlerfrei.
 Die Welle muss frei beweglich sein.
GEFAHR!
Bevor Sie die Motoridentifikation starten, sind unbedingt die Stromgrenzwerte (Menü-
punkt Parameter/Geräteparameter/Motordaten) einzustellen, da sonst der Motor zer-
stört werden kann!
Klicken Sie im Winkelgebermenü auf Automatisch bestimmen.
Es erscheint folgendes Menü:
Vorsicht! Während des Abgleichs setzt sich die Welle für mehrere Sekunden selbsttätig
in Bewegung.
Eine erfolgreiche Motoridentifikation erkennt man an folgender Meldung:
