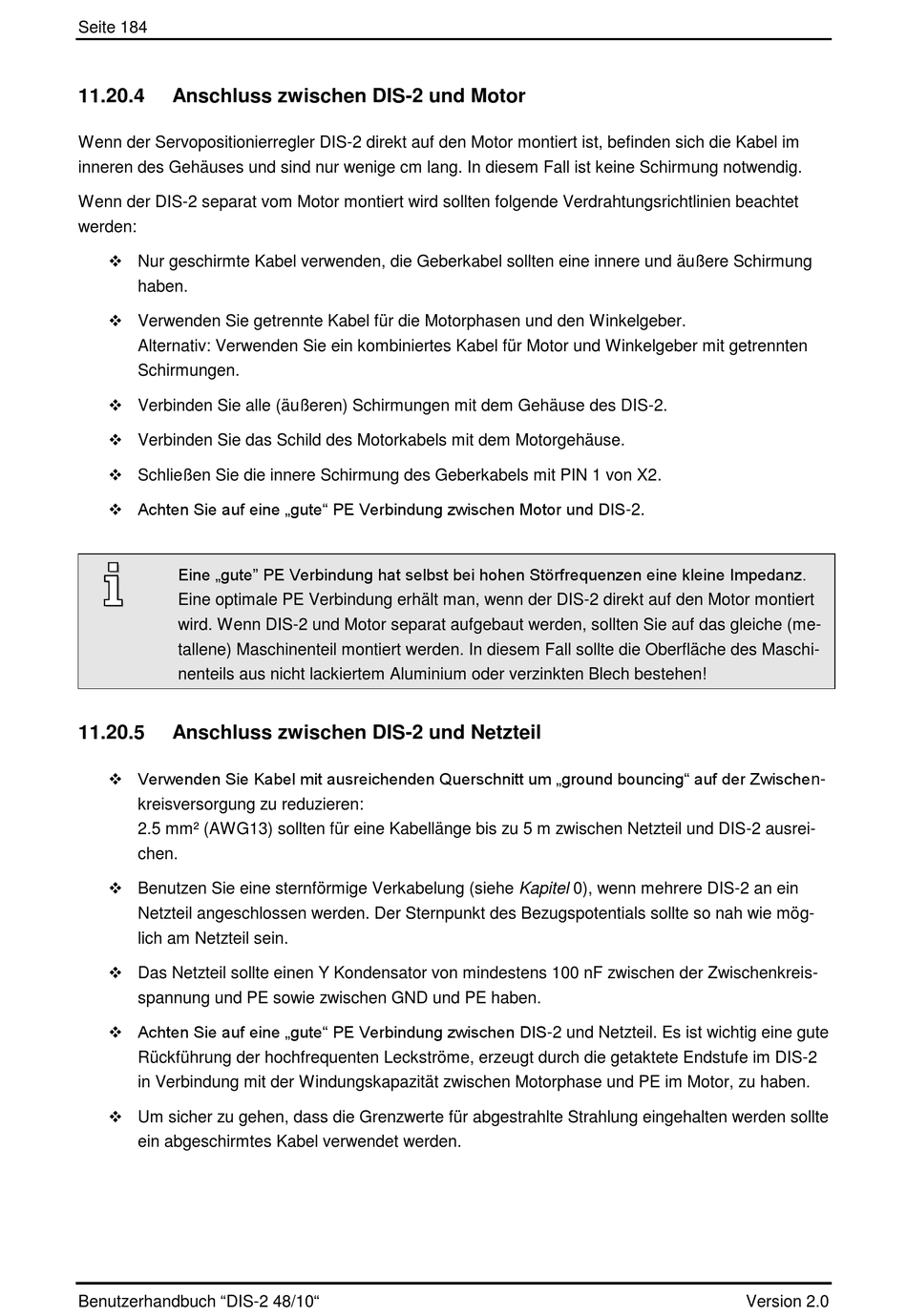

Seite 184
11.20.4

Anschluss zwischen DIS-2 und Motor

Wenn der Servopositionierregler DIS-2 direkt auf den Motor montiert ist, befinden sich die Kabel im
inneren des Gehäuses und sind nur wenige cm lang. In diesem Fall ist keine Schirmung notwendig.
Wenn der DIS-2 separat vom Motor montiert wird sollten folgende Verdrahtungsrichtlinien beachtet
werden:
 Nur geschirmte Kabel verwenden, die Geberkabel sollten eine innere und äußere Schirmung
haben.
 Verwenden Sie getrennte Kabel für die Motorphasen und den Winkelgeber.
Alternativ: Verwenden Sie ein kombiniertes Kabel für Motor und Winkelgeber mit getrennten
Schirmungen.
 Verbinden Sie alle (äußeren) Schirmungen mit dem Gehäuse des DIS-2.
 Verbinden Sie das Schild des Motorkabels mit dem Motorgehäuse.
 Schließen Sie die innere Schirmung des Geberkabels mit PIN 1 von X2.
 Achten Sie auf eine „gute" PE Verbindung zwischen Motor und DIS-2.
Eine „gute" PE Verbindung hat selbst bei hohen Störfrequenzen eine kleine Impedanz.
Eine optimale PE Verbindung erhält man, wenn der DIS-2 direkt auf den Motor montiert
wird. Wenn DIS-2 und Motor separat aufgebaut werden, sollten Sie auf das gleiche (me-
tallene) Maschinenteil montiert werden. In diesem Fall sollte die Oberfläche des Maschi-
nenteils aus nicht lackiertem Aluminium oder verzinkten Blech bestehen!
11.20.5

Anschluss zwischen DIS-2 und Netzteil

 Verwenden Sie Kabel mit ausreichenden Querschnitt um „ground bouncing" auf der Zwischen-
kreisversorgung zu reduzieren:
2.5 mm² (AWG13) sollten für eine Kabellänge bis zu 5 m zwischen Netzteil und DIS-2 ausrei-
chen.
 Benutzen Sie eine sternförmige Verkabelung (siehe Kapitel 0), wenn mehrere DIS-2 an ein
Netzteil angeschlossen werden. Der Sternpunkt des Bezugspotentials sollte so nah wie mög-
lich am Netzteil sein.
 Das Netzteil sollte einen Y Kondensator von mindestens 100 nF zwischen der Zwischenkreis-
spannung und PE sowie zwischen GND und PE haben.
 Achten Sie auf eine „gute" PE Verbindung zwischen DIS-2 und Netzteil. Es ist wichtig eine gute
Rückführung der hochfrequenten Leckströme, erzeugt durch die getaktete Endstufe im DIS-2
in Verbindung mit der Windungskapazität zwischen Motorphase und PE im Motor, zu haben.
 Um sicher zu gehen, dass die Grenzwerte für abgestrahlte Strahlung eingehalten werden sollte
ein abgeschirmtes Kabel verwendet werden.
Benutzerhandbuch "DIS-2 48/10"
Version 2.0
