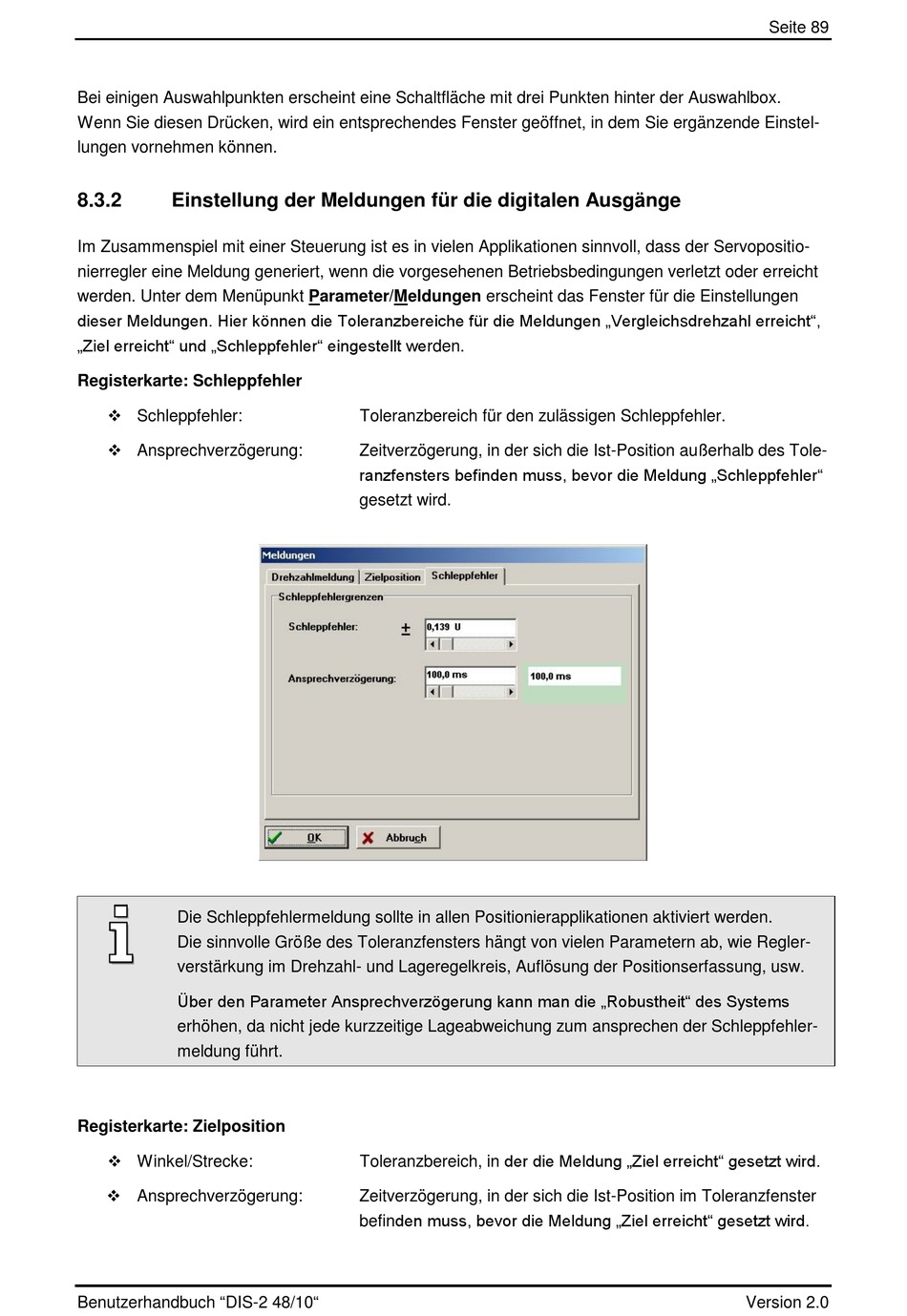

Bei einigen Auswahlpunkten erscheint eine Schaltfläche mit drei Punkten hinter der Auswahlbox.
Wenn Sie diesen Drücken, wird ein entsprechendes Fenster geöffnet, in dem Sie ergänzende Einstel-
lungen vornehmen können.
8.3.2 Einstellung der Meldungen für die digitalen Ausgänge
Im Zusammenspiel mit einer Steuerung ist es in vielen Applikationen sinnvoll, dass der Servopositio-
nierregler eine Meldung generiert, wenn die vorgesehenen Betriebsbedingungen verletzt oder erreicht
werden. Unter dem Menüpunkt Parameter/Meldungen erscheint das Fenster für die Einstellungen
dieser Meldungen. Hier können die Toleranzbereiche für die Meldungen „Vergleichsdrehzahl erreicht",
„Ziel erreicht" und „Schleppfehler" eingestellt werden.
Registerkarte: Schleppfehler
 Schleppfehler:
 Ansprechverzögerung:
Die Schleppfehlermeldung sollte in allen Positionierapplikationen aktiviert werden.
Die sinnvolle Größe des Toleranzfensters hängt von vielen Parametern ab, wie Regler-
verstärkung im Drehzahl- und Lageregelkreis, Auflösung der Positionserfassung, usw.
Über den Parameter Ansprechverzögerung kann man die „Robustheit" des Systems
erhöhen, da nicht jede kurzzeitige Lageabweichung zum ansprechen der Schleppfehler-
meldung führt.
Registerkarte: Zielposition
 Winkel/Strecke:
 Ansprechverzögerung:
Benutzerhandbuch "DIS-2 48/10"
Toleranzbereich für den zulässigen Schleppfehler.
Zeitverzögerung, in der sich die Ist-Position außerhalb des Tole-
ranzfensters befinden muss, bevor die Meldung „Schleppfehler"
gesetzt wird.
Toleranzbereich, in der die Meldung „Ziel erreicht" gesetzt wird.
Zeitverzögerung, in der sich die Ist-Position im Toleranzfenster
befinden muss, bevor die Meldung „Ziel erreicht" gesetzt wird.
