Seite 160

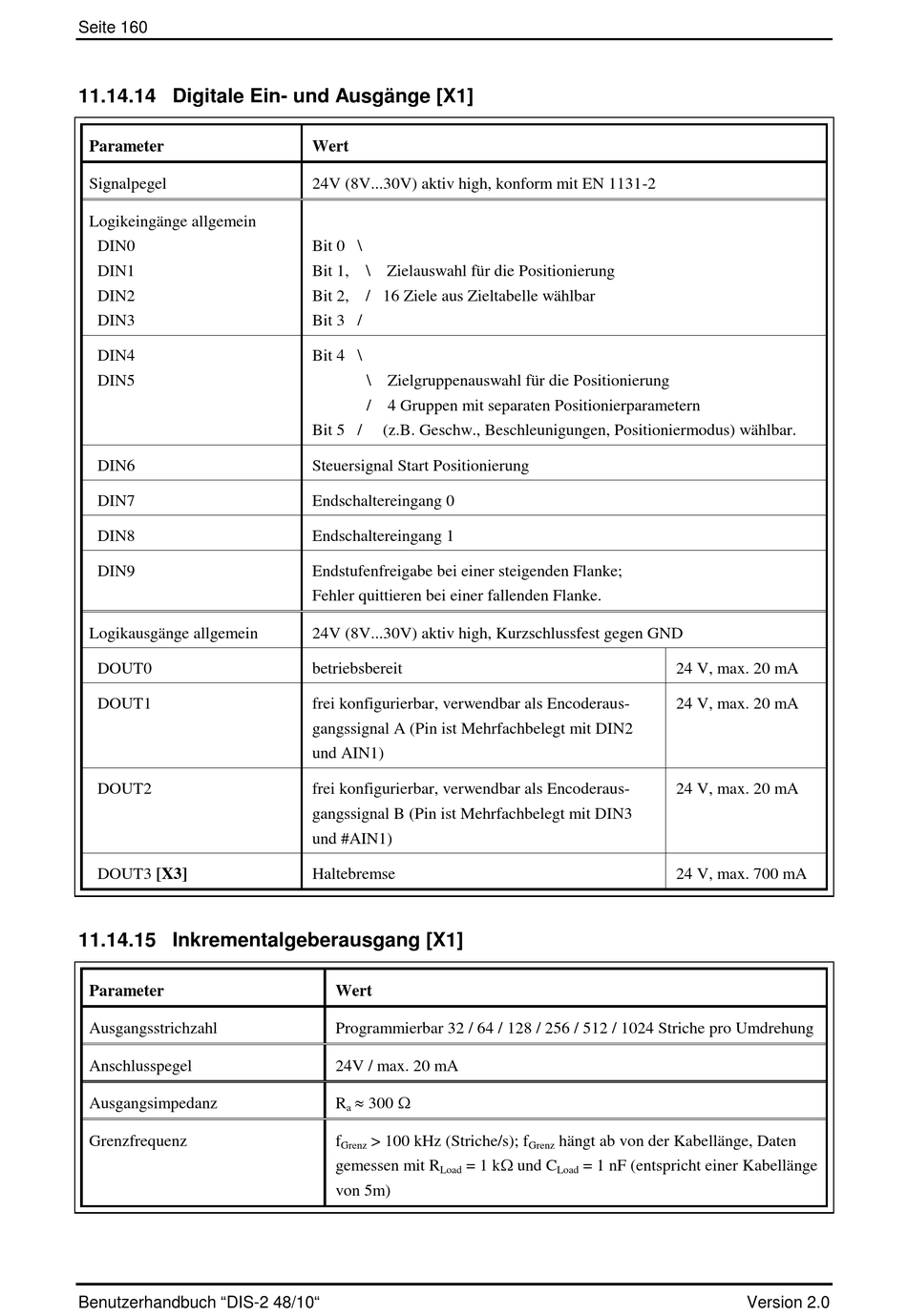

11.14.14 Digitale Ein- und Ausgänge [X1]
Parameter
Signalpegel
Logikeingänge allgemein
DIN0
DIN1
DIN2
DIN3
DIN4
DIN5
DIN6
DIN7
DIN8
DIN9
Logikausgänge allgemein
DOUT0
DOUT1
DOUT2
DOUT3 [X3]

11.14.15 Inkrementalgeberausgang [X1]

Parameter
Ausgangsstrichzahl
Anschlusspegel
Ausgangsimpedanz
Grenzfrequenz
Benutzerhandbuch "DIS-2 48/10"
Wert
24V (8V...30V) aktiv high, konform mit EN 1131-2
Bit 0 \
Bit 1, \ Zielauswahl für die Positionierung
Bit 2, / 16 Ziele aus Zieltabelle wählbar
Bit 3 /
Bit 4 \
\ Zielgruppenauswahl für die Positionierung
/ 4 Gruppen mit separaten Positionierparametern
Bit 5 / (z.B. Geschw., Beschleunigungen, Positioniermodus) wählbar.
Steuersignal Start Positionierung
Endschaltereingang 0
Endschaltereingang 1
Endstufenfreigabe bei einer steigenden Flanke;
Fehler quittieren bei einer fallenden Flanke.
24V (8V...30V) aktiv high, Kurzschlussfest gegen GND
betriebsbereit
frei konfigurierbar, verwendbar als Encoderaus-
gangssignal A (Pin ist Mehrfachbelegt mit DIN2
und AIN1)
frei konfigurierbar, verwendbar als Encoderaus-
gangssignal B (Pin ist Mehrfachbelegt mit DIN3
und #AIN1)
Haltebremse
Wert
Programmierbar 32 / 64 / 128 / 256 / 512 / 1024 Striche pro Umdrehung
24V / max. 20 mA
 300 
R
a
f > 100 kHz (Striche/s); f
Grenz
gemessen mit R = 1 k und C
Load
von 5m)
24 V, max. 20 mA
24 V, max. 20 mA
24 V, max. 20 mA
24 V, max. 700 mA
hängt ab von der Kabellänge, Daten
Grenz
= 1 nF (entspricht einer Kabellänge
Load
Version 2.0
