Die Einstellungen der Sollwertrampe haben auf die Verfahrprofile im Referenzfahr- bzw.
Positionierbetrieb keinen Einfluss.

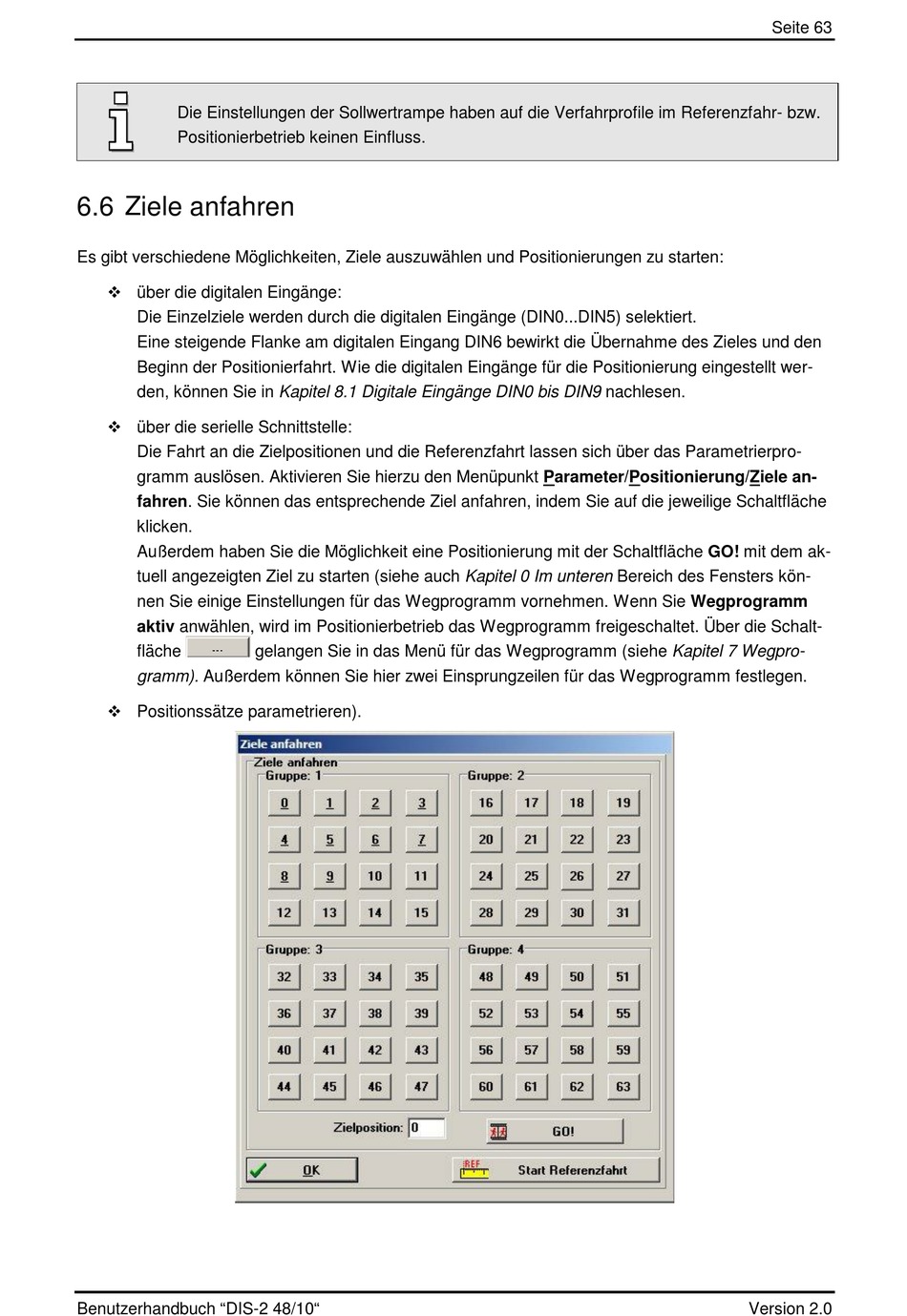

6.6 Ziele anfahren

Es gibt verschiedene Möglichkeiten, Ziele auszuwählen und Positionierungen zu starten:
 über die digitalen Eingänge:
Die Einzelziele werden durch die digitalen Eingänge (DIN0...DIN5) selektiert.
Eine steigende Flanke am digitalen Eingang DIN6 bewirkt die Übernahme des Zieles und den
Beginn der Positionierfahrt. Wie die digitalen Eingänge für die Positionierung eingestellt wer-
den, können Sie in Kapitel 8.1 Digitale Eingänge DIN0 bis DIN9 nachlesen.
 über die serielle Schnittstelle:
Die Fahrt an die Zielpositionen und die Referenzfahrt lassen sich über das Parametrierpro-
gramm auslösen. Aktivieren Sie hierzu den Menüpunkt Parameter/Positionierung/Ziele an-
fahren. Sie können das entsprechende Ziel anfahren, indem Sie auf die jeweilige Schaltfläche
klicken.
Außerdem haben Sie die Möglichkeit eine Positionierung mit der Schaltfläche GO! mit dem ak-
tuell angezeigten Ziel zu starten (siehe auch Kapitel 0 Im unteren Bereich des Fensters kön-
nen Sie einige Einstellungen für das Wegprogramm vornehmen. Wenn Sie Wegprogramm
aktiv anwählen, wird im Positionierbetrieb das Wegprogramm freigeschaltet. Über die Schalt-
fläche
gramm). Außerdem können Sie hier zwei Einsprungzeilen für das Wegprogramm festlegen.
 Positionssätze parametrieren).
