11.18.6

Anschluss: Erweiterungssteckplatz [X8]

 Ausführung am Gerät: 2 x 26 RM 1.27 mm Buchsenreihe
 Gegenstecker [X2]:

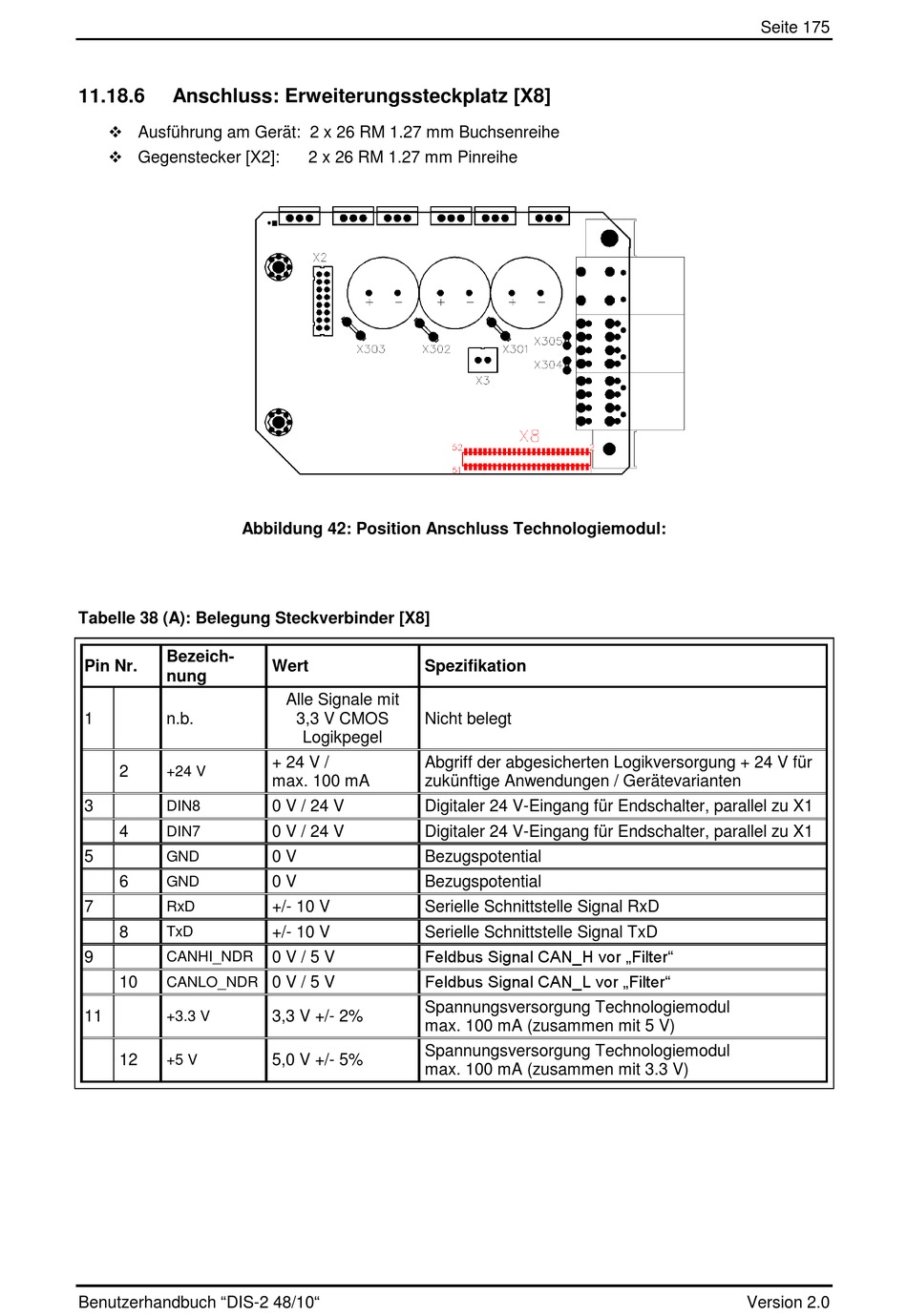

Abbildung 42: Position Anschluss Technologiemodul:

Tabelle 38 (A): Belegung Steckverbinder [X8]

Bezeich-
Pin Nr.
nung
1 n.b.
2
+24 V
3 DIN8
4
DIN7
5
GND
6 GND
7 RxD
8
TxD
9 CANHI_NDR
10
CANLO_NDR
11 +3.3 V
12 +5 V
Benutzerhandbuch "DIS-2 48/10"
2 x 26 RM 1.27 mm Pinreihe
Wert Spezifikation
Alle Signale mit
3,3 V CMOS Nicht belegt
Logikpegel
+ 24 V / Abgriff der abgesicherten Logikversorgung + 24 V für
max. 100 mA zukünftige Anwendungen / Gerätevarianten
0 V / 24 V Digitaler 24 V-Eingang für Endschalter, parallel zu X1
0 V / 24 V Digitaler 24 V-Eingang für Endschalter, parallel zu X1
0 V Bezugspotential
0 V Bezugspotential
+/- 10 V Serielle Schnittstelle Signal RxD
+/- 10 V Serielle Schnittstelle Signal TxD
Feldbus Signal CAN_H vor „Filter"
0 V / 5 V
Feldbus Signal CAN_L vor „Filter"
0 V / 5 V
Spannungsversorgung Technologiemodul
3,3 V +/- 2%
max. 100 mA (zusammen mit 5 V)
Spannungsversorgung Technologiemodul
5,0 V +/- 5%
max. 100 mA (zusammen mit 3.3 V)
Seite 175
Version 2.0
