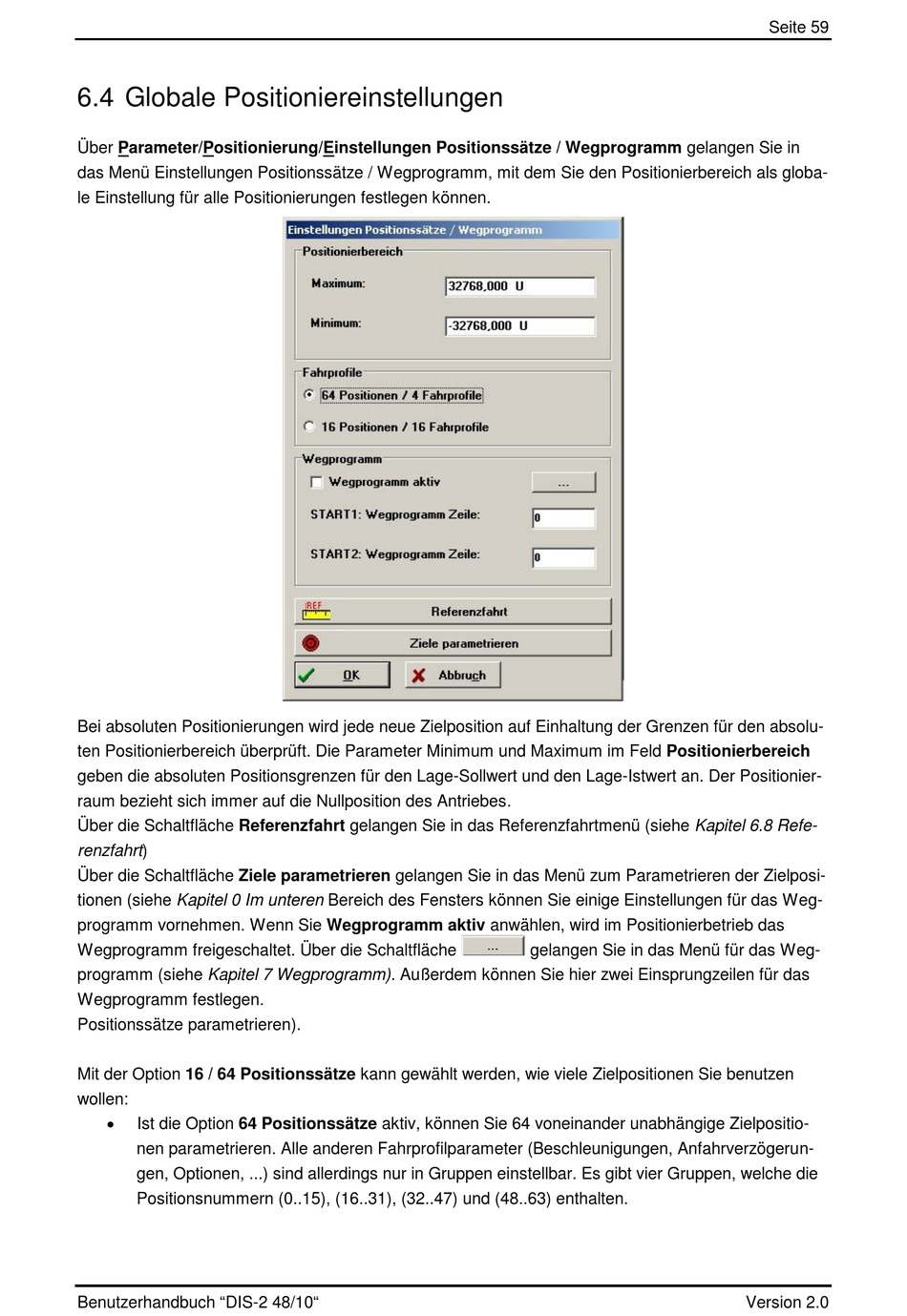

6.4 Globale Positioniereinstellungen

Über Parameter/Positionierung/Einstellungen Positionssätze / Wegprogramm gelangen Sie in
das Menü Einstellungen Positionssätze / Wegprogramm, mit dem Sie den Positionierbereich als globa-
le Einstellung für alle Positionierungen festlegen können.
Bei absoluten Positionierungen wird jede neue Zielposition auf Einhaltung der Grenzen für den absolu-
ten Positionierbereich überprüft. Die Parameter Minimum und Maximum im Feld Positionierbereich
geben die absoluten Positionsgrenzen für den Lage-Sollwert und den Lage-Istwert an. Der Positionier-
raum bezieht sich immer auf die Nullposition des Antriebes.
Über die Schaltfläche Referenzfahrt gelangen Sie in das Referenzfahrtmenü (siehe Kapitel 6.8 Refe-
renzfahrt)
Über die Schaltfläche Ziele parametrieren gelangen Sie in das Menü zum Parametrieren der Zielposi-
tionen (siehe Kapitel 0 Im unteren Bereich des Fensters können Sie einige Einstellungen für das Weg-
programm vornehmen. Wenn Sie Wegprogramm aktiv anwählen, wird im Positionierbetrieb das
Wegprogramm freigeschaltet. Über die Schaltfläche
programm (siehe Kapitel 7 Wegprogramm). Außerdem können Sie hier zwei Einsprungzeilen für das
Wegprogramm festlegen.
Positionssätze parametrieren).
Mit der Option 16 / 64 Positionssätze kann gewählt werden, wie viele Zielpositionen Sie benutzen
wollen:

Ist die Option 64 Positionssätze aktiv, können Sie 64 voneinander unabhängige Zielpositio-
nen parametrieren. Alle anderen Fahrprofilparameter (Beschleunigungen, Anfahrverzögerun-
gen, Optionen, ...) sind allerdings nur in Gruppen einstellbar. Es gibt vier Gruppen, welche die
Positionsnummern (0..15), (16..31), (32..47) und (48..63) enthalten.
