Steckverbinder am DIS-2 48/10

11.16.1

Anschluss: Spannungsversorgung und I/O [X1]

 Ausführung am Gerät:
 Gegenstecker [X1]:

Tabelle 27: Belegung Steckverbinder [X1]

Pin Nr. Bezeichnung
DIN9
1
DIN7
2
CANHI
3
(DIN4)
AIN1
(DIN2)
4
((DOUT1))
AIN0
5
(DIN0)
RxD
6
GND
7
ZK+
8
DOUT0 /
9
READY
DIN8
10
CANLO
11
(DIN5)
#AIN1
(DIN3)
12
((DOUT2))
#AIN0
13
(DIN1)
TxD
14
AMON0
15
(DIN6)
+24V Logik
16
Benutzerhandbuch "DIS-2 48/10"
AMP Junior Timer 1-963215-1
AMP 1-963217-1 / Kontakte: 929938-1
8 7 6 5 4 3 2 1
16 15 1413

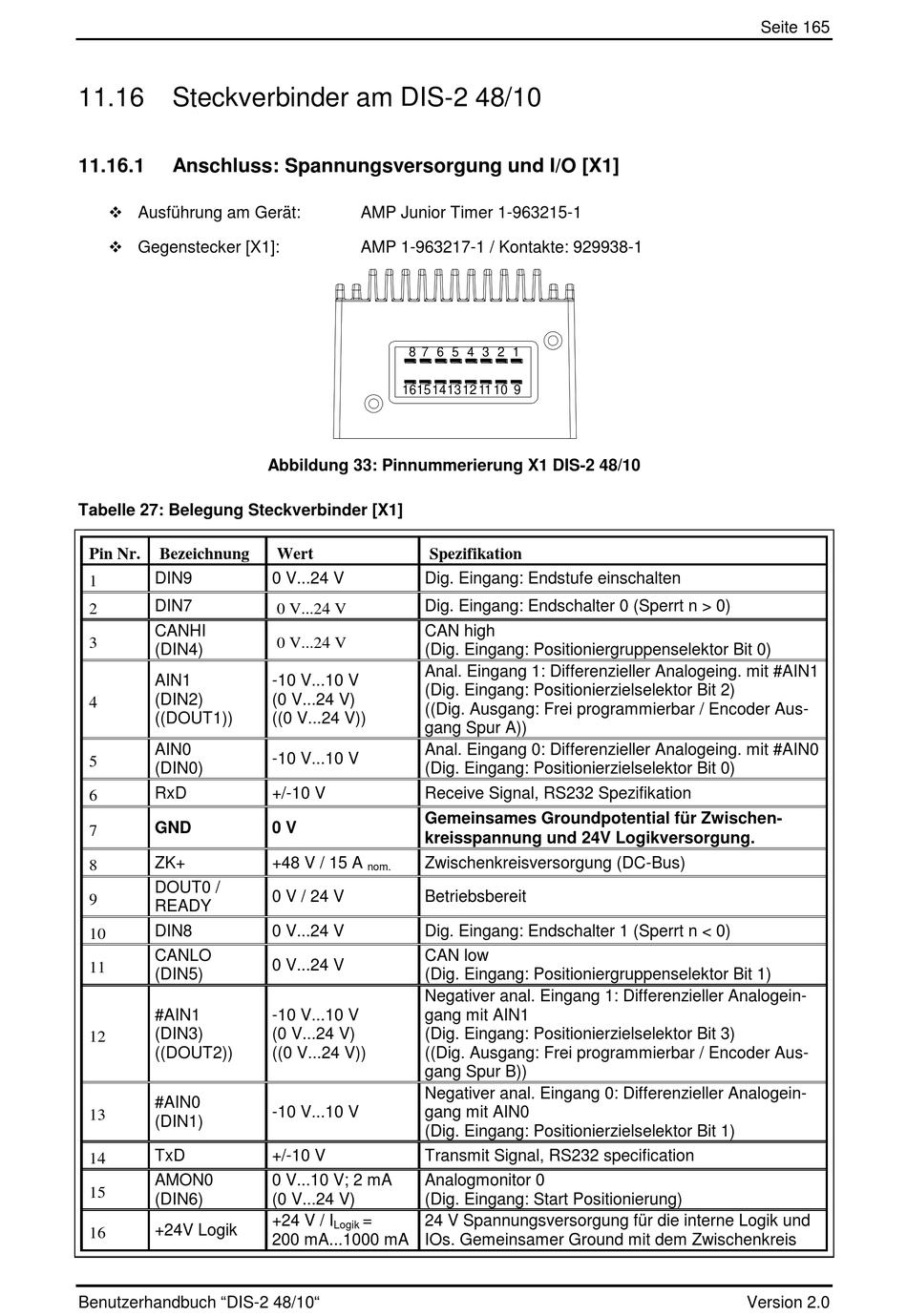

Abbildung 33: Pinnummerierung X1 DIS-2 48/10

Wert Spezifikation
0 V...24 V Dig. Eingang: Endstufe einschalten
Dig. Eingang: Endschalter 0 (Sperrt n > 0)
0 V...24 V
CAN high
0 V...24 V
(Dig. Eingang: Positioniergruppenselektor Bit 0)
Anal. Eingang 1: Differenzieller Analogeing. mit #AIN1
-10 V...10 V
(Dig. Eingang: Positionierzielselektor Bit 2)
(0 V...24 V)
((Dig. Ausgang: Frei programmierbar / Encoder Aus-
((0 V...24 V))
gang Spur A))
Anal. Eingang 0: Differenzieller Analogeing. mit #AIN0
-10 V...10 V
(Dig. Eingang: Positionierzielselektor Bit 0)
+/-10 V Receive Signal, RS232 Spezifikation
Gemeinsames Groundpotential für Zwischen-
0 V
kreisspannung und 24V Logikversorgung.
+48 V / 15 A Zwischenkreisversorgung (DC-Bus)
nom.
0 V / 24 V Betriebsbereit
0 V...24 V Dig. Eingang: Endschalter 1 (Sperrt n < 0)
CAN low
0 V...24 V
(Dig. Eingang: Positioniergruppenselektor Bit 1)
Negativer anal. Eingang 1: Differenzieller Analogein-
-10 V...10 V gang mit AIN1
(0 V...24 V) (Dig. Eingang: Positionierzielselektor Bit 3)
((0 V...24 V)) ((Dig. Ausgang: Frei programmierbar / Encoder Aus-
gang Spur B))
Negativer anal. Eingang 0: Differenzieller Analogein-
-10 V...10 V gang mit AIN0
(Dig. Eingang: Positionierzielselektor Bit 1)
+/-10 V Transmit Signal, RS232 specification
0 V...10 V; 2 mA Analogmonitor 0
(0 V...24 V) (Dig. Eingang: Start Positionierung)
+24 V / I = 24 V Spannungsversorgung für die interne Logik und
Logik
200 mA...1000 mA IOs. Gemeinsamer Ground mit dem Zwischenkreis
12 11 10 9
