Seite 40

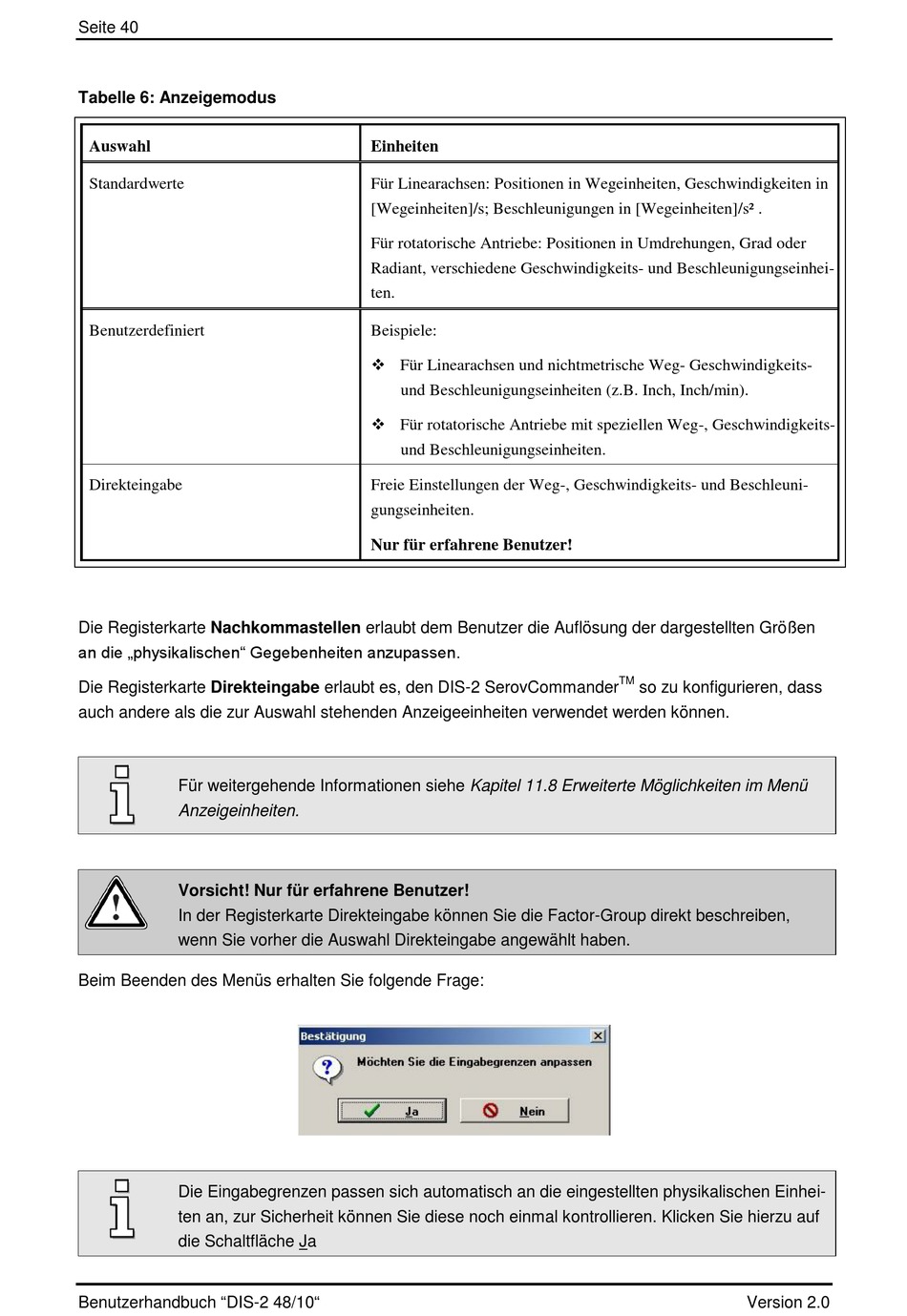

Tabelle 6: Anzeigemodus

Auswahl
Standardwerte
Benutzerdefiniert
Direkteingabe
Die Registerkarte Nachkommastellen erlaubt dem Benutzer die Auflösung der dargestellten Größen
an die „physikalischen" Gegebenheiten anzupassen.
Die Registerkarte Direkteingabe erlaubt es, den DIS-2 SerovCommander
auch andere als die zur Auswahl stehenden Anzeigeeinheiten verwendet werden können.
Für weitergehende Informationen siehe Kapitel 11.8 Erweiterte Möglichkeiten im Menü
Anzeigeinheiten.
Vorsicht! Nur für erfahrene Benutzer!
In der Registerkarte Direkteingabe können Sie die Factor-Group direkt beschreiben,
wenn Sie vorher die Auswahl Direkteingabe angewählt haben.
Beim Beenden des Menüs erhalten Sie folgende Frage:
Die Eingabegrenzen passen sich automatisch an die eingestellten physikalischen Einhei-
ten an, zur Sicherheit können Sie diese noch einmal kontrollieren. Klicken Sie hierzu auf
die Schaltfläche Ja
Benutzerhandbuch "DIS-2 48/10"
Einheiten
Für Linearachsen: Positionen in Wegeinheiten, Geschwindigkeiten in
[Wegeinheiten]/s; Beschleunigungen in [Wegeinheiten]/s² .
Für rotatorische Antriebe: Positionen in Umdrehungen, Grad oder
Radiant, verschiedene Geschwindigkeits- und Beschleunigungseinhei-
ten.
Beispiele:
 Für Linearachsen und nichtmetrische Weg- Geschwindigkeits-
und Beschleunigungseinheiten (z.B. Inch, Inch/min).
 Für rotatorische Antriebe mit speziellen Weg-, Geschwindigkeits-
und Beschleunigungseinheiten.
Freie Einstellungen der Weg-, Geschwindigkeits- und Beschleuni-
gungseinheiten.
Nur für erfahrene Benutzer!
TM
so zu konfigurieren, dass
Version 2.0
