Über eine sogenannte Combo Box können Sie dabei die folgenden Optionen wählen:
 Nur durch digitalen Eingang (DIN9):
Die Freigabe erfolgt nur durch den digitalen Eingang DIN9
 Durch DIN9 und serielle Schnittstelle:
Für eine Freigabe muss DIN9 gesetzt sein, und es muss ein entsprechendes serielles Kom-
mando erfolgen. Dies kann z.B. durch das Setzen des Hakens im Feld Reglerfreigabe im
Kommandos Fenster geschehen.
 Durch DIN9 und CAN-Bus:
Für eine Freigabe muss DIN9 gesetzt sein, und es muss ein Freigabekommando über den
CAN-Bus erfolgen.

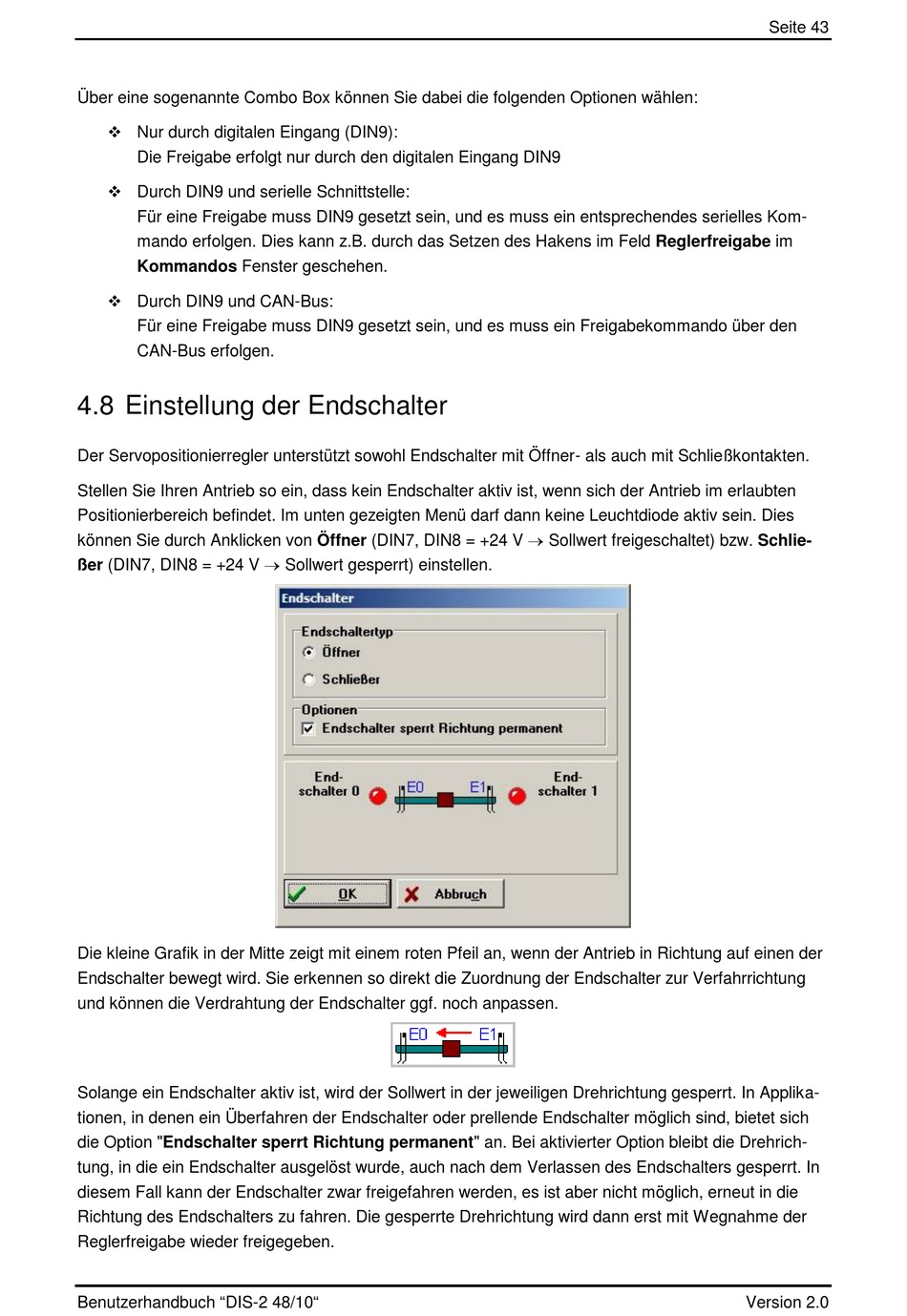

4.8 Einstellung der Endschalter

Der Servopositionierregler unterstützt sowohl Endschalter mit Öffner- als auch mit Schließkontakten.
Stellen Sie Ihren Antrieb so ein, dass kein Endschalter aktiv ist, wenn sich der Antrieb im erlaubten
Positionierbereich befindet. Im unten gezeigten Menü darf dann keine Leuchtdiode aktiv sein. Dies
können Sie durch Anklicken von Öffner (DIN7, DIN8 = +24 V  Sollwert freigeschaltet) bzw. Schlie-
ßer (DIN7, DIN8 = +24 V  Sollwert gesperrt) einstellen.
Die kleine Grafik in der Mitte zeigt mit einem roten Pfeil an, wenn der Antrieb in Richtung auf einen der
Endschalter bewegt wird. Sie erkennen so direkt die Zuordnung der Endschalter zur Verfahrrichtung
und können die Verdrahtung der Endschalter ggf. noch anpassen.
Solange ein Endschalter aktiv ist, wird der Sollwert in der jeweiligen Drehrichtung gesperrt. In Applika-
tionen, in denen ein Überfahren der Endschalter oder prellende Endschalter möglich sind, bietet sich
die Option "Endschalter sperrt Richtung permanent" an. Bei aktivierter Option bleibt die Drehrich-
tung, in die ein Endschalter ausgelöst wurde, auch nach dem Verlassen des Endschalters gesperrt. In
diesem Fall kann der Endschalter zwar freigefahren werden, es ist aber nicht möglich, erneut in die
Richtung des Endschalters zu fahren. Die gesperrte Drehrichtung wird dann erst mit Wegnahme der
Reglerfreigabe wieder freigegeben.
