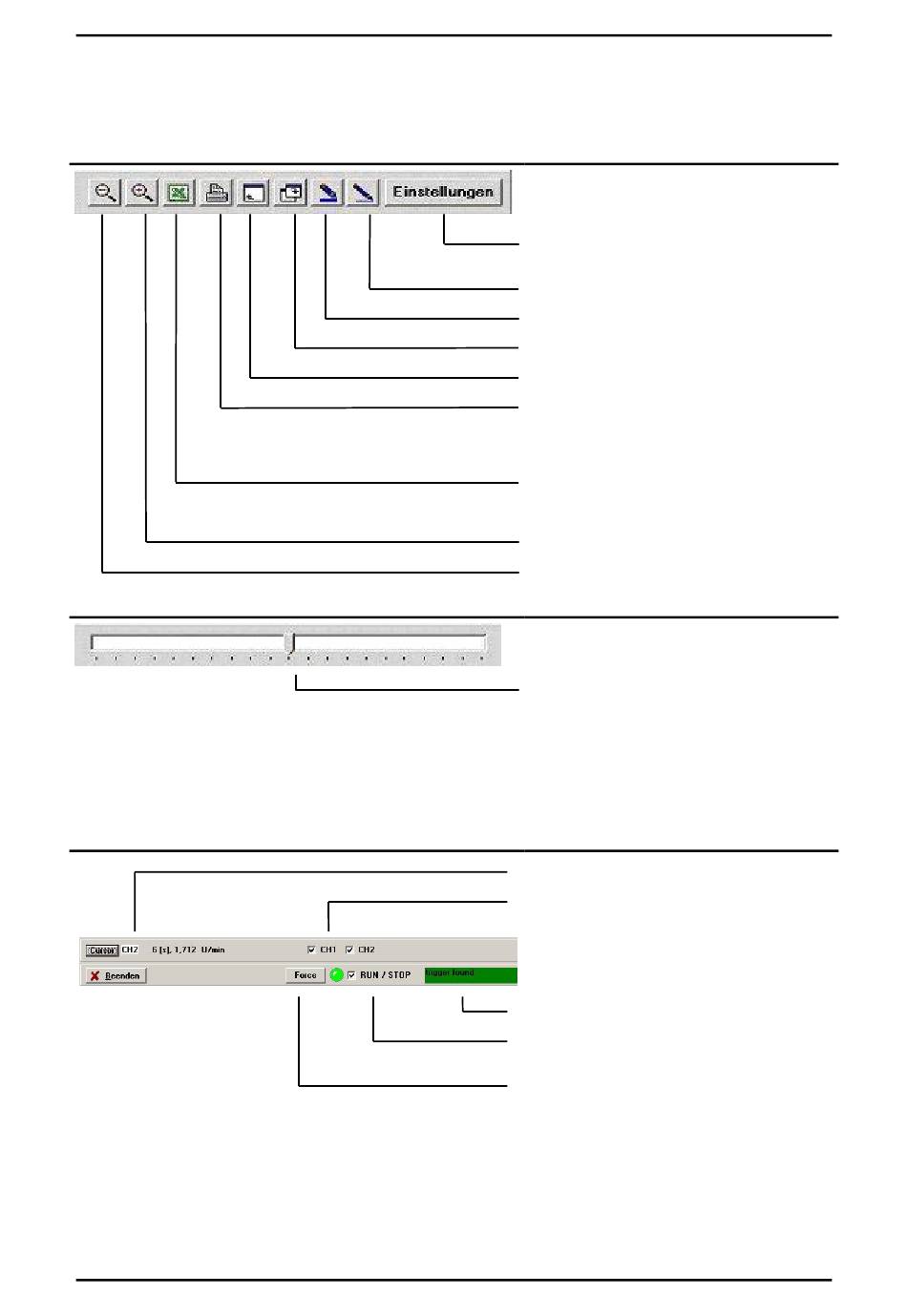

Das Oszilloskop besitzt verschiedene Symbolschaltflächen, mit denen man Aktivitäten auslösen kann.
Sie sind im Folgenden abgebildet:
Symbol
Weitere Schaltflächen und Oberflächenkontrollen:
Symbol
(1) Diese Oberflächenkontrollen steuern und visualisieren die Cursorsteuerung des Oszilloskops.
Wenn der Benutzer auf das eigentliche Oszilloskopfenster fährt, wird der Wert des ausgewählten
Benutzerhandbuch "DIS-2 48/10"
Bedeutung
Aufruf des Fensters "Oszilloskop-
Einstellungen"
Dünne Linien in der Oszilloskopanzeige
Dicke Linien in der Oszilloskopanzeige
Oszilloskopfenster maximieren
Oszilloskopfenster minimieren
Druckt das Oszilloskopfenster
Ruf Excel auf und erzeugt ein Tabellen-
blatt mit den Messwerten der letzten
Messung
(Auf dem PC muss Excel installiert sein)
Zoom-Funktion: Hilfetext
Beendet die Zoomfunktion
Verschiebt den angezeigten Ausschnitt in
horizontaler Richtung
Bedeutung
(1)
(2)
(3)
(4)
(5)
