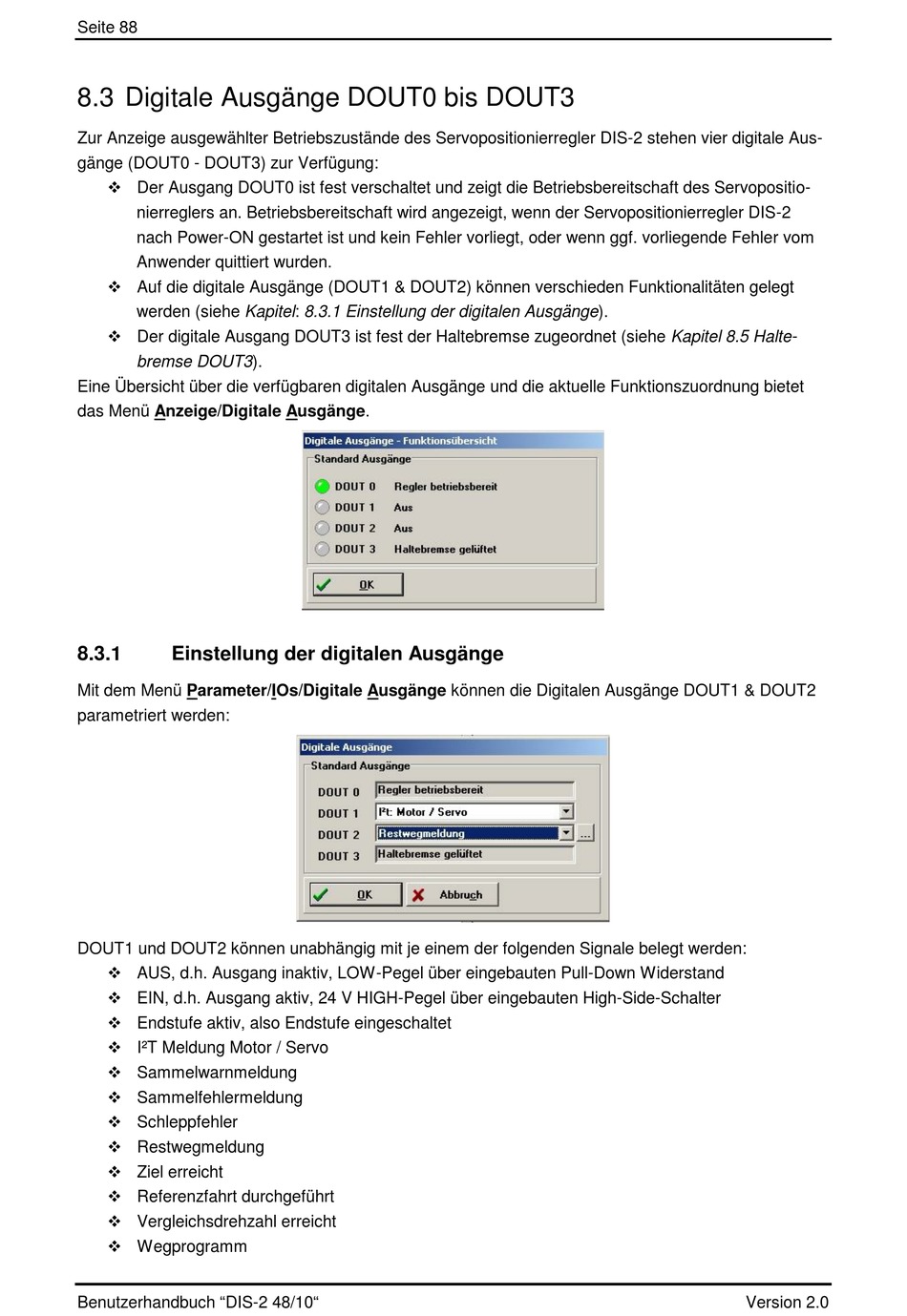

Seite 88
8.3 Digitale Ausgänge DOUT0 bis DOUT3
Zur Anzeige ausgewählter Betriebszustände des Servopositionierregler DIS-2 stehen vier digitale Aus-
gänge (DOUT0 - DOUT3) zur Verfügung:
 Der Ausgang DOUT0 ist fest verschaltet und zeigt die Betriebsbereitschaft des Servopositio-
nierreglers an. Betriebsbereitschaft wird angezeigt, wenn der Servopositionierregler DIS-2
nach Power-ON gestartet ist und kein Fehler vorliegt, oder wenn ggf. vorliegende Fehler vom
Anwender quittiert wurden.
 Auf die digitale Ausgänge (DOUT1 & DOUT2) können verschieden Funktionalitäten gelegt
werden (siehe Kapitel: 8.3.1 Einstellung der digitalen Ausgänge).
 Der digitale Ausgang DOUT3 ist fest der Haltebremse zugeordnet (siehe Kapitel 8.5 Halte-
bremse DOUT3).
Eine Übersicht über die verfügbaren digitalen Ausgänge und die aktuelle Funktionszuordnung bietet
das Menü Anzeige/Digitale Ausgänge.
8.3.1
Einstellung der digitalen Ausgänge
Mit dem Menü Parameter/IOs/Digitale Ausgänge können die Digitalen Ausgänge DOUT1 & DOUT2
parametriert werden:
DOUT1 und DOUT2 können unabhängig mit je einem der folgenden Signale belegt werden:
 AUS, d.h. Ausgang inaktiv, LOW-Pegel über eingebauten Pull-Down Widerstand
 EIN, d.h. Ausgang aktiv, 24 V HIGH-Pegel über eingebauten High-Side-Schalter
 Endstufe aktiv, also Endstufe eingeschaltet
 I²T Meldung Motor / Servo
 Sammelwarnmeldung
 Sammelfehlermeldung
 Schleppfehler
 Restwegmeldung
 Ziel erreicht
 Referenzfahrt durchgeführt
 Vergleichsdrehzahl erreicht
 Wegprogramm
Benutzerhandbuch "DIS-2 48/10"
Version 2.0
