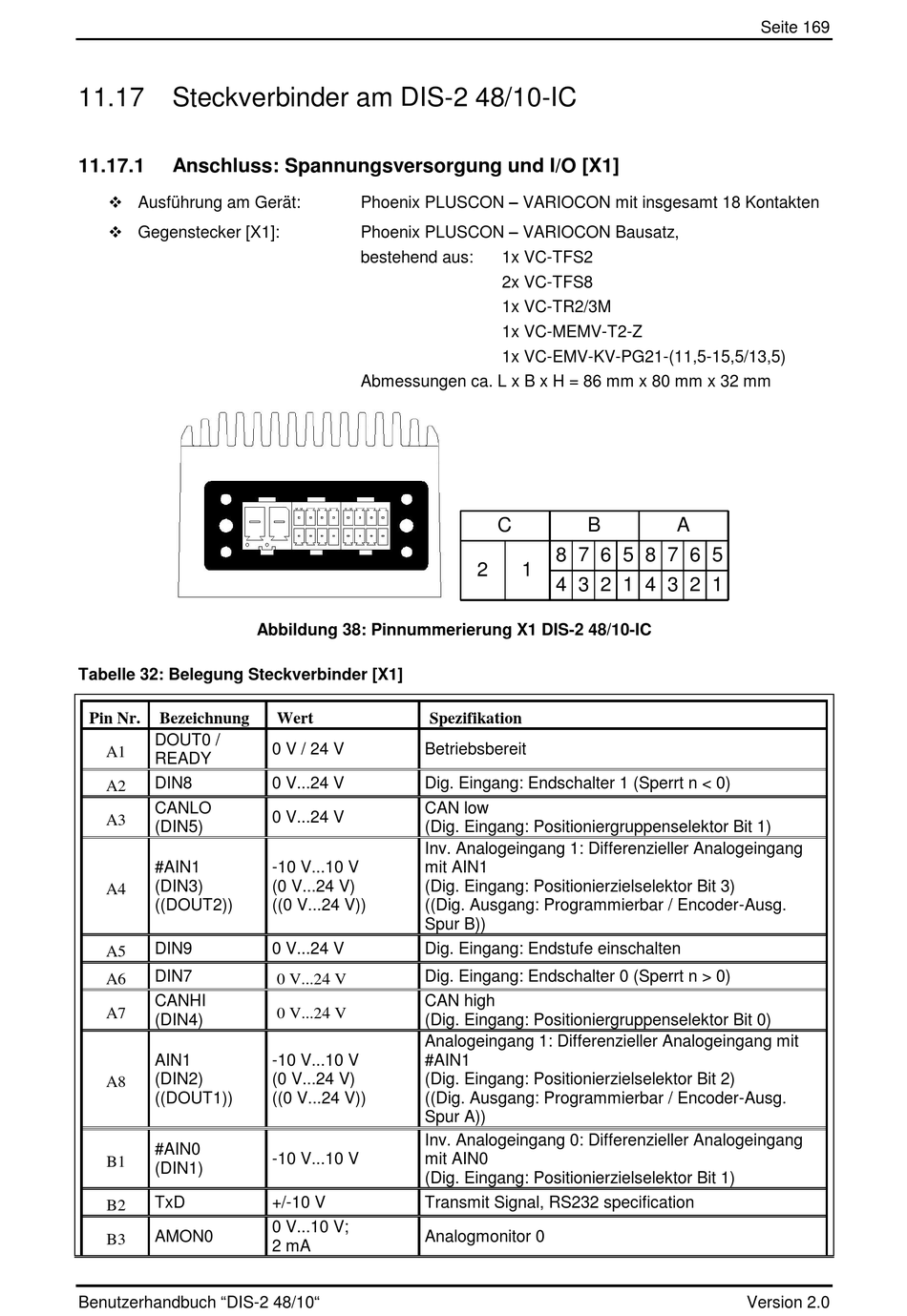

11.17
Steckverbinder am DIS-2 48/10-IC
11.17.1
Anschluss: Spannungsversorgung und I/O [X1]
Ausführung am Gerät:
Gegenstecker [X1]:
Tabelle 32: Belegung Steckverbinder [X1]
Pin Nr.
Bezeichnung
DOUT0 /
A1
READY
DIN8
A2
CANLO
A3
(DIN5)
#AIN1
(DIN3)
A4
((DOUT2))
DIN9
A5
DIN7
A6
CANHI
A7
(DIN4)
AIN1
(DIN2)
A8
((DOUT1))
#AIN0
B1
(DIN1)
TxD
B2
AMON0
B3
Benutzerhandbuch "DIS-2 48/10"
Phoenix PLUSCON – VARIOCON mit insgesamt 18 Kontakten
Phoenix PLUSCON – VARIOCON Bausatz,
bestehend aus:
Abmessungen ca. L x B x H = 86 mm x 80 mm x 32 mm
Abbildung 38: Pinnummerierung X1 DIS-2 48/10-IC
Wert
0 V / 24 V
Betriebsbereit
0 V...24 V
Dig. Eingang: Endschalter 1 (Sperrt n < 0)
CAN low
0 V...24 V
(Dig. Eingang: Positioniergruppenselektor Bit 1)
Inv. Analogeingang 1: Differenzieller Analogeingang
-10 V...10 V
mit AIN1
(0 V...24 V)
(Dig. Eingang: Positionierzielselektor Bit 3)
((0 V...24 V))
((Dig. Ausgang: Programmierbar / Encoder-Ausg.
Spur B))
0 V...24 V
Dig. Eingang: Endstufe einschalten
Dig. Eingang: Endschalter 0 (Sperrt n > 0)
0 V...24 V
CAN high
0 V...24 V
(Dig. Eingang: Positioniergruppenselektor Bit 0)
Analogeingang 1: Differenzieller Analogeingang mit
-10 V...10 V
#AIN1
(0 V...24 V)
(Dig. Eingang: Positionierzielselektor Bit 2)
((0 V...24 V))
((Dig. Ausgang: Programmierbar / Encoder-Ausg.
Spur A))
Inv. Analogeingang 0: Differenzieller Analogeingang
-10 V...10 V
mit AIN0
(Dig. Eingang: Positionierzielselektor Bit 1)
+/-10 V
Transmit Signal, RS232 specification
0 V...10 V;
Analogmonitor 0
2 mA
1x VC-TFS2
2x VC-TFS8
1x VC-TR2/3M
1x VC-MEMV-T2-Z
1x VC-EMV-KV-PG21-(11,5-15,5/13,5)
C
B
8 7 6 5 8 7 6 5
2
1
4 3 2 1 4 3 2 1
Spezifikation
Seite 169
A
