Anschluss: CAN-Bus X401 und X402

 Ausführung am Gerät:
 Position:
 Gegenstecker [X401]:

Tabelle 35: Belegung Steckverbinder [X01] und [X402]

Pin Nr. Bezeichnung
Schirm
1
n.b.
2
CAN_GND
3
CANHI
4
CANLO
5

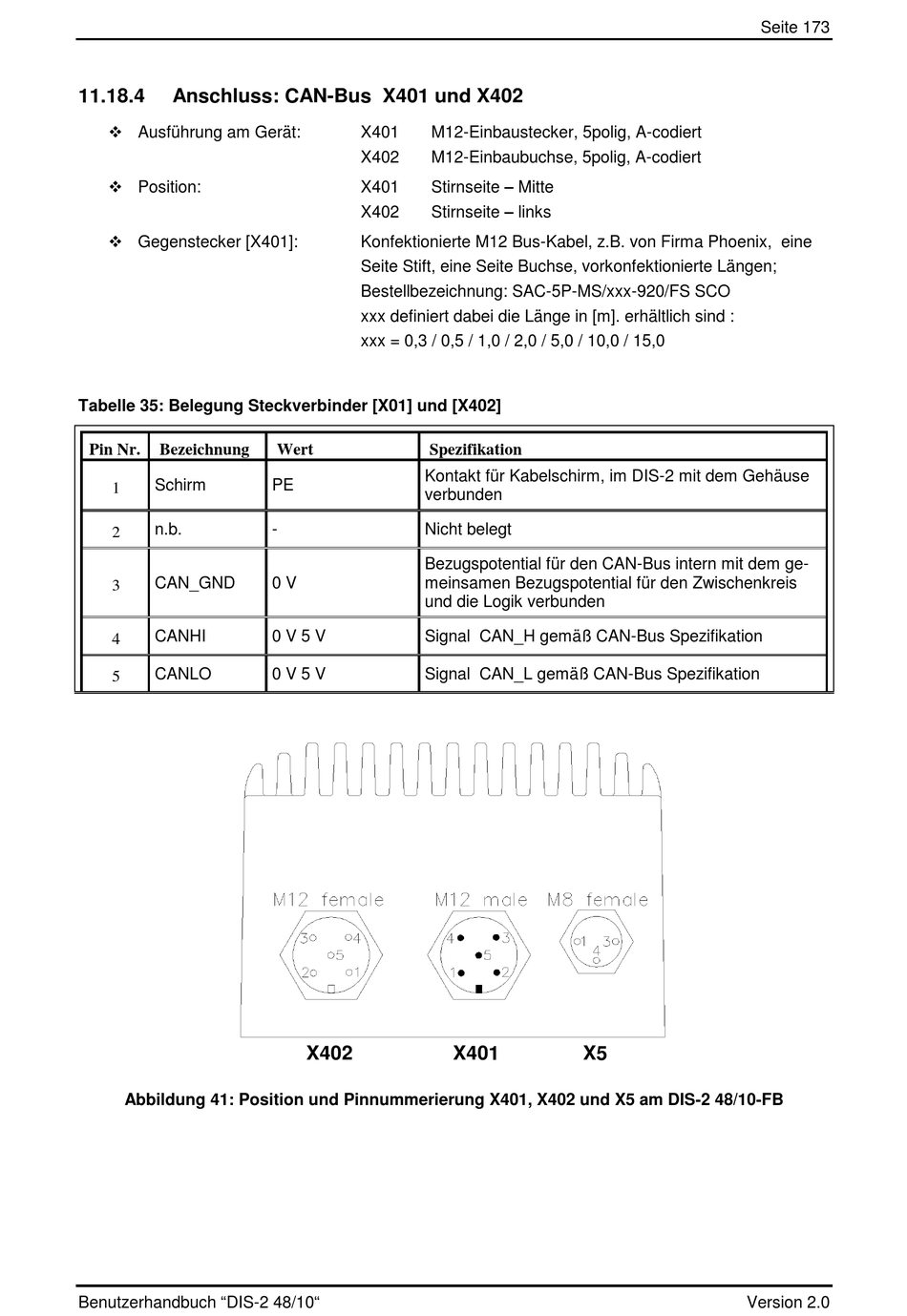

Abbildung 41: Position und Pinnummerierung X401, X402 und X5 am DIS-2 48/10-FB

Benutzerhandbuch "DIS-2 48/10"
X401 M12-Einbaustecker, 5polig, A-codiert
X402 M12-Einbaubuchse, 5polig, A-codiert
Stirnseite – Mitte
X401
Stirnseite – links
X402
Konfektionierte M12 Bus-Kabel, z.B. von Firma Phoenix, eine
Seite Stift, eine Seite Buchse, vorkonfektionierte Längen;
Bestellbezeichnung: SAC-5P-MS/xxx-920/FS SCO
xxx definiert dabei die Länge in [m]. erhältlich sind :
xxx = 0,3 / 0,5 / 1,0 / 2,0 / 5,0 / 10,0 / 15,0
Wert Spezifikation
Kontakt für Kabelschirm, im DIS-2 mit dem Gehäuse
PE
verbunden
- Nicht belegt
Bezugspotential für den CAN-Bus intern mit dem ge-
0 V meinsamen Bezugspotential für den Zwischenkreis
und die Logik verbunden
0 V 5 V Signal CAN_H gemäß CAN-Bus Spezifikation
0 V 5 V Signal CAN_L gemäß CAN-Bus Spezifikation
