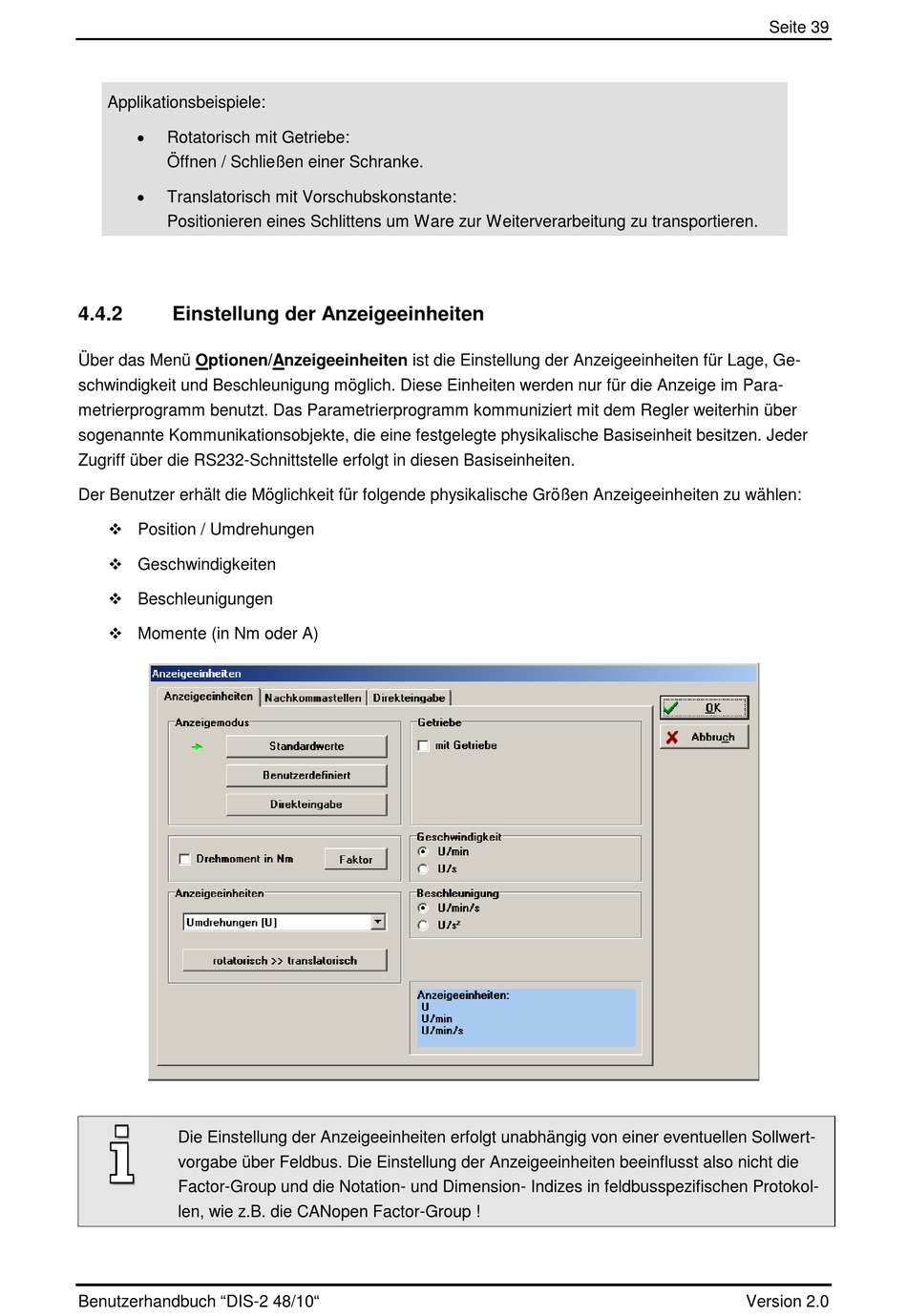

Einstellung Der Anzeigeeinheiten - Metronix DIS-2 48/10 Benutzerhandbuch

Applikationsbeispiele:

Rotatorisch mit Getriebe:
Öffnen / Schließen einer Schranke.

Translatorisch mit Vorschubskonstante:
Positionieren eines Schlittens um Ware zur Weiterverarbeitung zu transportieren.
4.4.2

Einstellung der Anzeigeeinheiten

Über das Menü Optionen/Anzeigeeinheiten ist die Einstellung der Anzeigeeinheiten für Lage, Ge-
schwindigkeit und Beschleunigung möglich. Diese Einheiten werden nur für die Anzeige im Para-
metrierprogramm benutzt. Das Parametrierprogramm kommuniziert mit dem Regler weiterhin über
sogenannte Kommunikationsobjekte, die eine festgelegte physikalische Basiseinheit besitzen. Jeder
Zugriff über die RS232-Schnittstelle erfolgt in diesen Basiseinheiten.
Der Benutzer erhält die Möglichkeit für folgende physikalische Größen Anzeigeeinheiten zu wählen:
 Position / Umdrehungen
 Geschwindigkeiten
 Beschleunigungen
 Momente (in Nm oder A)
Die Einstellung der Anzeigeeinheiten erfolgt unabhängig von einer eventuellen Sollwert-
vorgabe über Feldbus. Die Einstellung der Anzeigeeinheiten beeinflusst also nicht die
Factor-Group und die Notation- und Dimension- Indizes in feldbusspezifischen Protokol-
len, wie z.B. die CANopen Factor-Group !
