Seite 168
11.16.5

Anschluss: Erweiterungssteckplatz [X8]

 Ausführung am Gerät:
 Gegenstecker [X2]:

Tabelle 31: Belegung Steckverbinder [X8]

Pin Nr. Bezeichnung Wert
1 GND
2
+3.3 V
3 MOSI
4
SCLKB
5 MISO
6 #SS
7 #IRQA
8 #IRQB
9
#RESET
10
CLK40
11
AN1
12
AN5
13
RxD
14
TxD
15
GND
16 +5 V
Benutzerhandbuch "DIS-2 48/10"
2 x 8 RM 2.54 mm weiblich
2 x 8 RM 2.54 mm männlich
X8
16 14 12
15 13 11

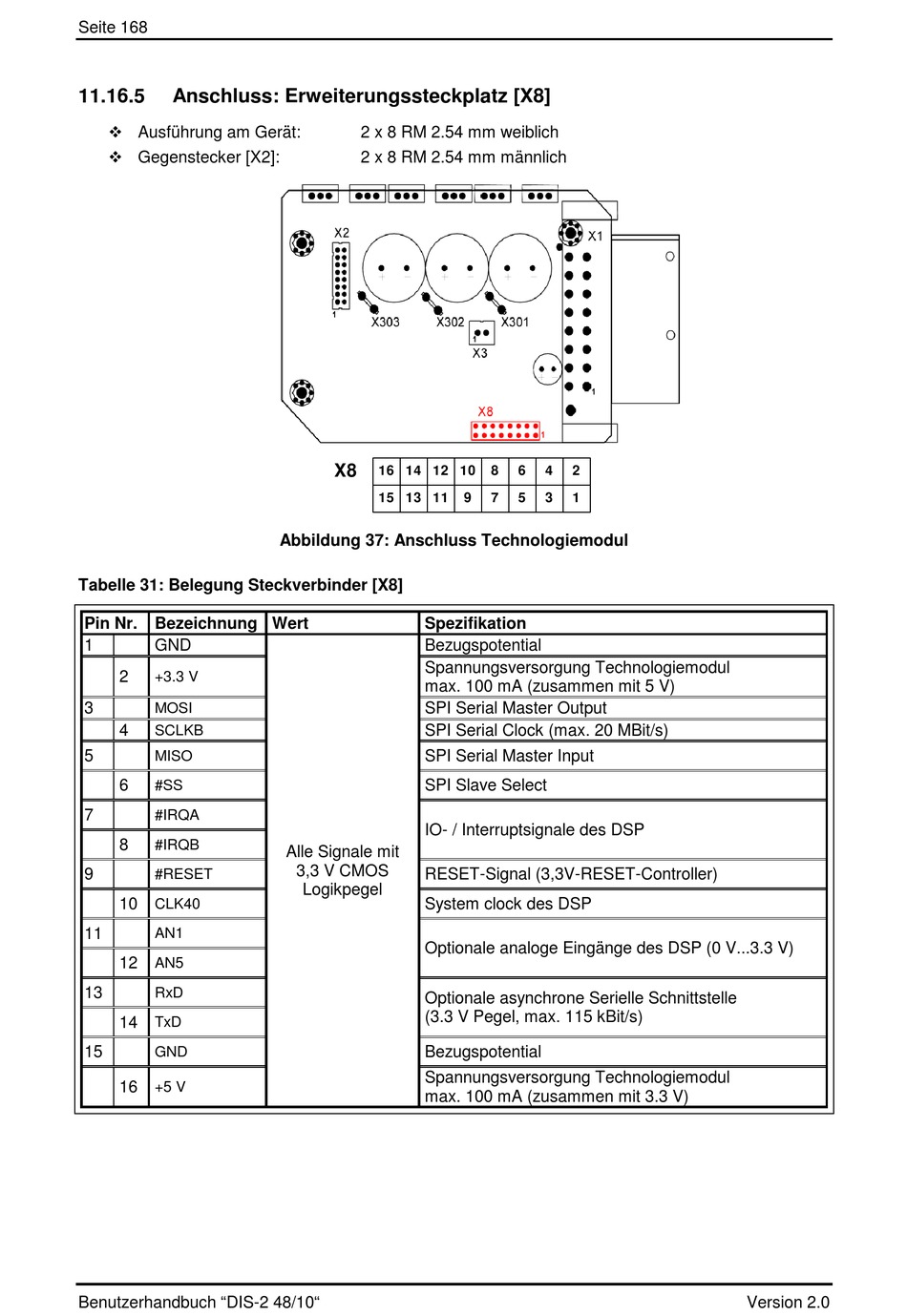

Abbildung 37: Anschluss Technologiemodul

Spezifikation
Bezugspotential
Spannungsversorgung Technologiemodul
max. 100 mA (zusammen mit 5 V)
SPI Serial Master Output
SPI Serial Clock (max. 20 MBit/s)
SPI Serial Master Input
SPI Slave Select
IO- / Interruptsignale des DSP
Alle Signale mit
3,3 V CMOS
RESET-Signal (3,3V-RESET-Controller)
Logikpegel
System clock des DSP
Optionale analoge Eingänge des DSP (0 V...3.3 V)
Optionale asynchrone Serielle Schnittstelle
(3.3 V Pegel, max. 115 kBit/s)
Bezugspotential
Spannungsversorgung Technologiemodul
max. 100 mA (zusammen mit 3.3 V)
10 8 6 4 2
9 7 5 3 1
Version 2.0
