Hinweise zur sicheren und EMV-gerechten Installation
8.5.2

Externe Verdrahtung und Aufbau eines EMV-Kit

Der Montageaufbau ist auf folgenden Abbildung 28 ersichtlich und zeigt eine Applikation mit
3 Ringkernen.

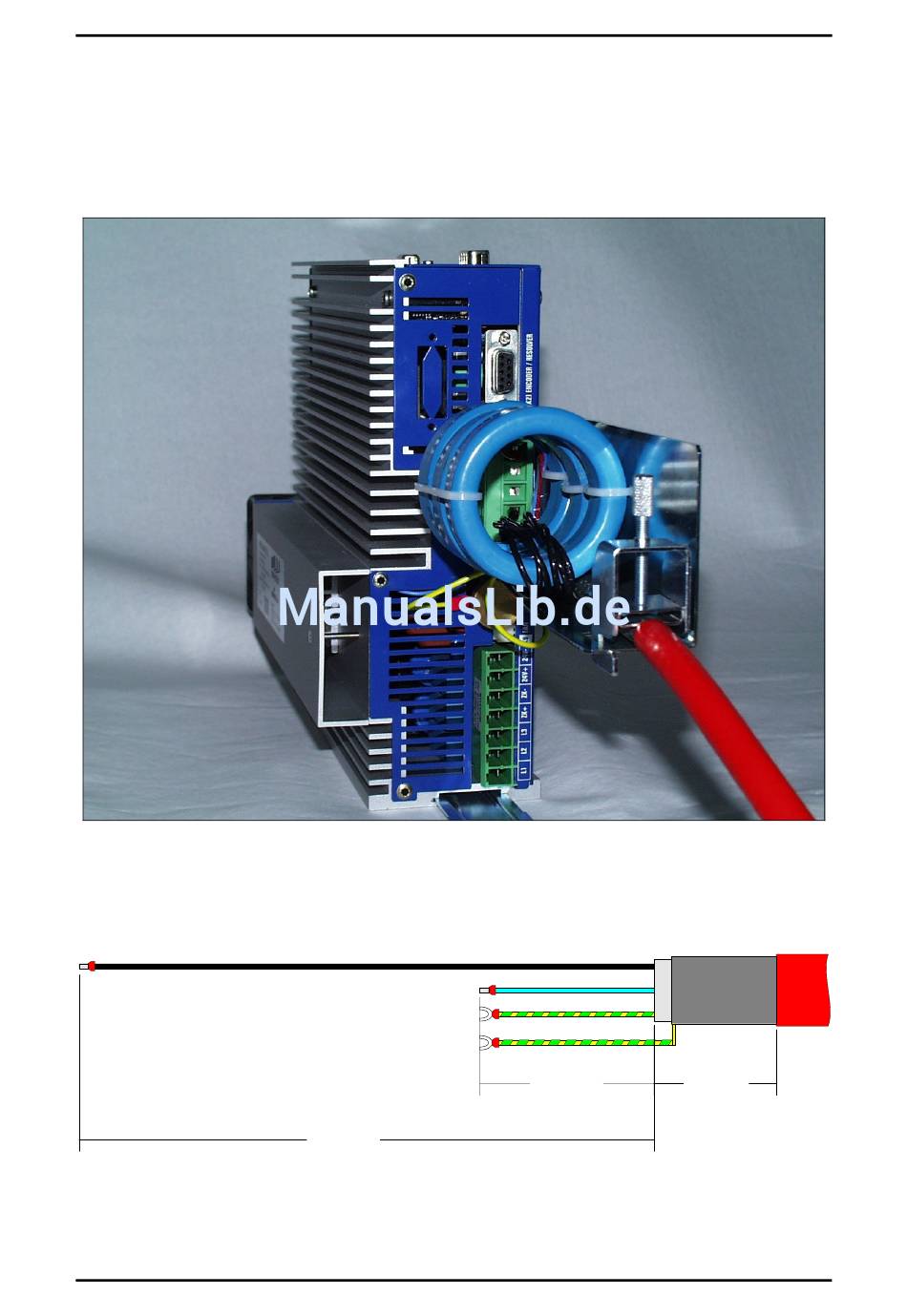

Abbildung 28: Montageaufbau: EMV-Kit mit 3 Ringkernen

Das Motorkabel muss dazu folgendermaßen vorbereitet werden:
Abbildung 29: EMV-Kit: Leitungslängen des Motorkabels
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
260,0 mm
3x Motorphase
2x Bremse und 2x M.-Temp.
PE
Schirmanschluß
100,0 mm
Seite 89
Mantel
Kabelschirm
70,0 mm
Version 2.2
