Technologiemodule
12.6
Allgemeine Installationshinweise für
Technologiemodule
GEFAHR!
Nichtbeachten der in Kapitel 2 Sicherheitshinweise für elektrische Antriebe und
Steuerungen (Seite 18) beschriebenen Punkte können zu Sachschaden,
Körperverletzung, elektrischem Schlag oder im Extremfall zum Tod führen.
GEFAHR!
Der Servopositionierregler ist vor der Montage eines Technologiemoduls von jeglichen
stromführenden Leitungen zu trennen. Nach Abschalten der Betriebsspannung ist eine
Wartezeit von 5 Minuten für eine vollständige Entladung der Kapazitäten im
Servopositionierregler einzuhalten.
Vorsicht!
Es ist darauf zu achten, dass bei der Handhabung mit den Technologiemodulen
Maßnahmen zum ESD-Schutz getroffen werden.
Um ein Technologiemodul in den Servopositionierregler ARS 2300 FS einzubauen, gehen Sie bitte
folgendermaßen vor:
1. Schrauben Sie das Frontblech über dem Technologieschacht (TECH 1 oder TECH 2) des
Servopositionierreglers mit einem geeigneten Kreuzschlitz-Schraubendreher ab.
2. Stecken Sie das Technologiemodul so in den offenen Technologieschacht, dass die Platine in den
seitlichen Führungen läuft.
3. Schieben Sie das Technologiemodul bis zum Anschlag in den Schacht.
4. Schrauben Sie das Technologiemodul mit der Kreuzschlitzschraube an der Gehäuse-Frontseite
des Servopositionierreglers fest.
5. Stellen Sie sicher, dass die Frontplatte des Technologiemoduls leitenden Kontakt mit dem
Gehäuse des Servopositionierreglers hat (PE).
Produkthandbuch "Servopositionierregler ARS 2300 FS"

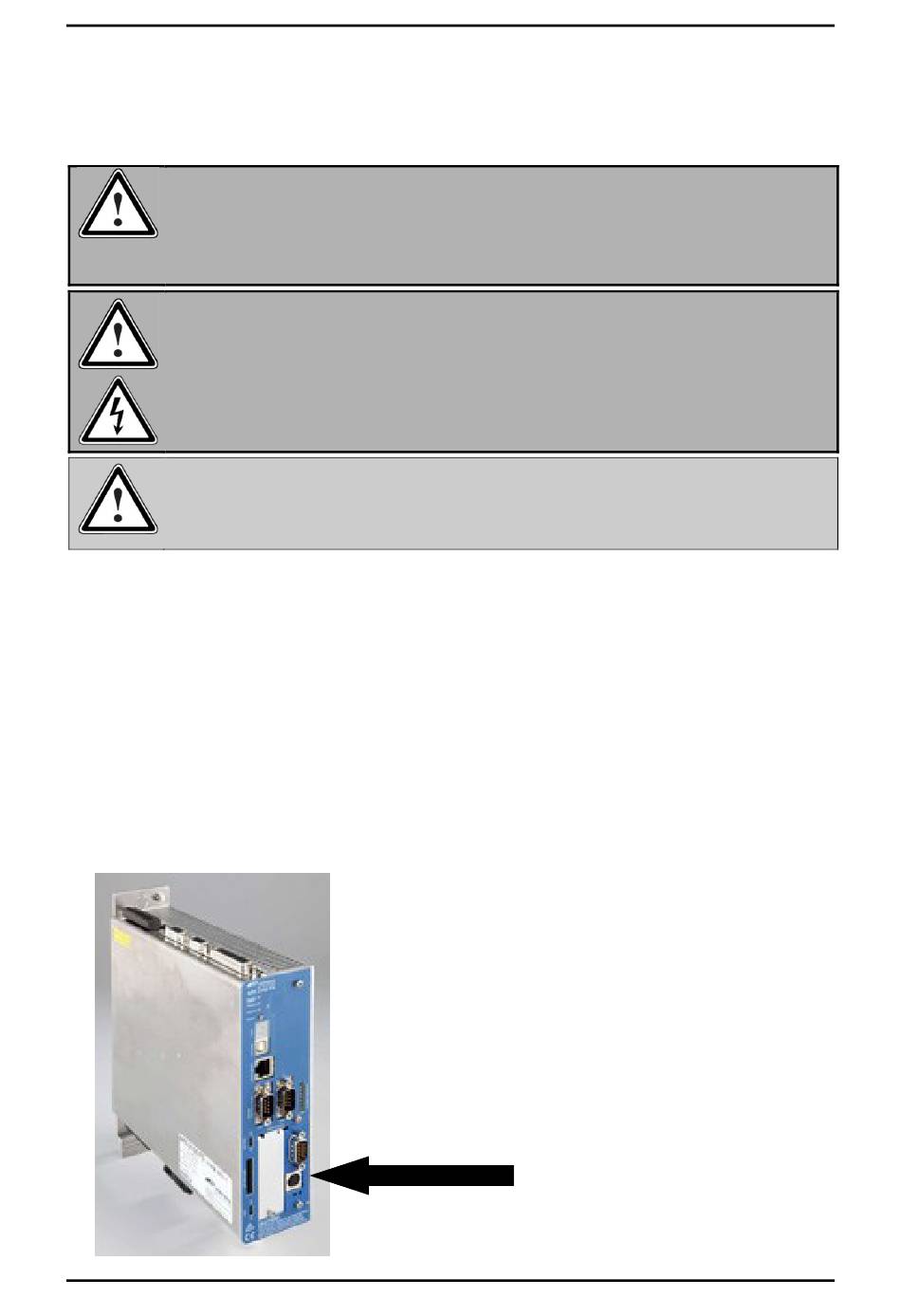

Abbildung 37:
Servopositionierregler mit eingebautem
Technologiemodul MC 2000 (Beispiel)
Seite 184
Version 5.0
