3

Anschluss

3.1

Anschluss elektrisch

Es dürfen nur Sonden der Firma Ecolab Engineering GmbH verwendet werden.
(siehe Kapitel
Werkseitig sind die Messsonden mit 10 m Kabel ausgerüstet. Bei größeren Distanzen
muss ein geschirmtes Spezialkabel (Artikel-Nr. 418437041) und ein spezieller Klemmen-
kasten (Artikel-Nr. 288101) eingesetzt werden.
Die maximale Leitungslänge sollte 100 m nicht überschreiten.
HINWEIS
Im Messbereich 0 bis 2mS ist von einer Leitungsverlängerung abzusehen.
Elektrodenkabel dürfen nicht zusammen mit Netzleitungen in einem Kabelkanal verlegt
werden.

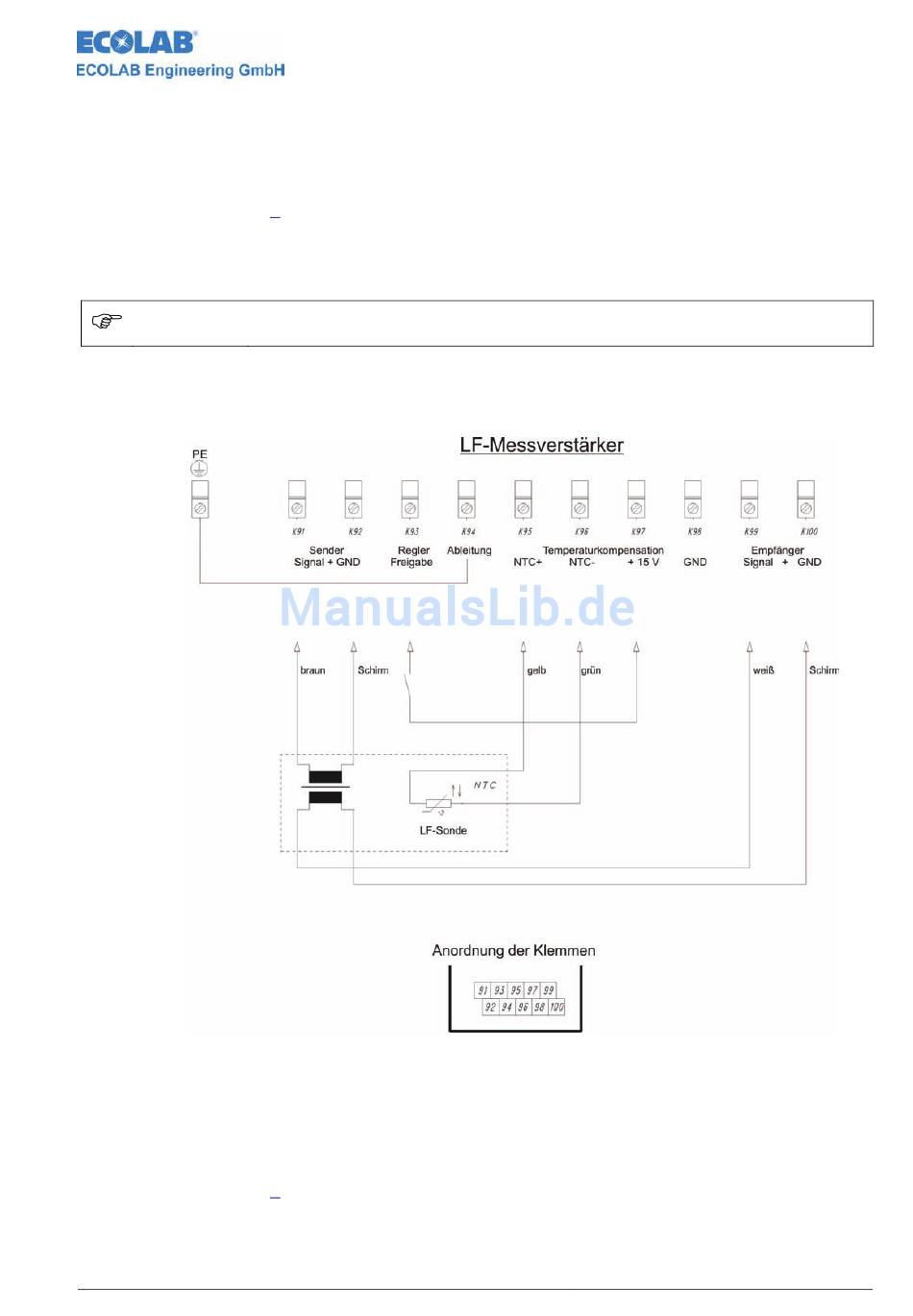

Abb. 3.1
3.2

Sondeneinbau

Die Sonde hat eine vorkonvektionierte Leitungslänge von 10 m. Bei größeren Entfernun-
gen muss mit einem speziellen Klemmkasten und Spezialkabel gearbeitet werden
(siehe Kapitel
417101800_Anhang01_LF_induktiv.doc
Leitfähigkeitsmessmodul (induktiv)
8 Zubehör)
Klemmenplan
Kontakt Reglerfreigabe geschlossen ⇒ Regler aktiv
8 Zubehör).
- 9 - Rev. 06-07/10
