Opmerking
Schroevendraaier M is een zelf-borgende schroevendraaier. Een schroefbe-
vestigingshuls is niet nodig.
►
Plaats het werkende einde 6 van de schroevendraaier M volledig in de
schroefkop 7.
►
Zorg ervoor dat de schroevendraaier de schroef vasthoudt.
7 6

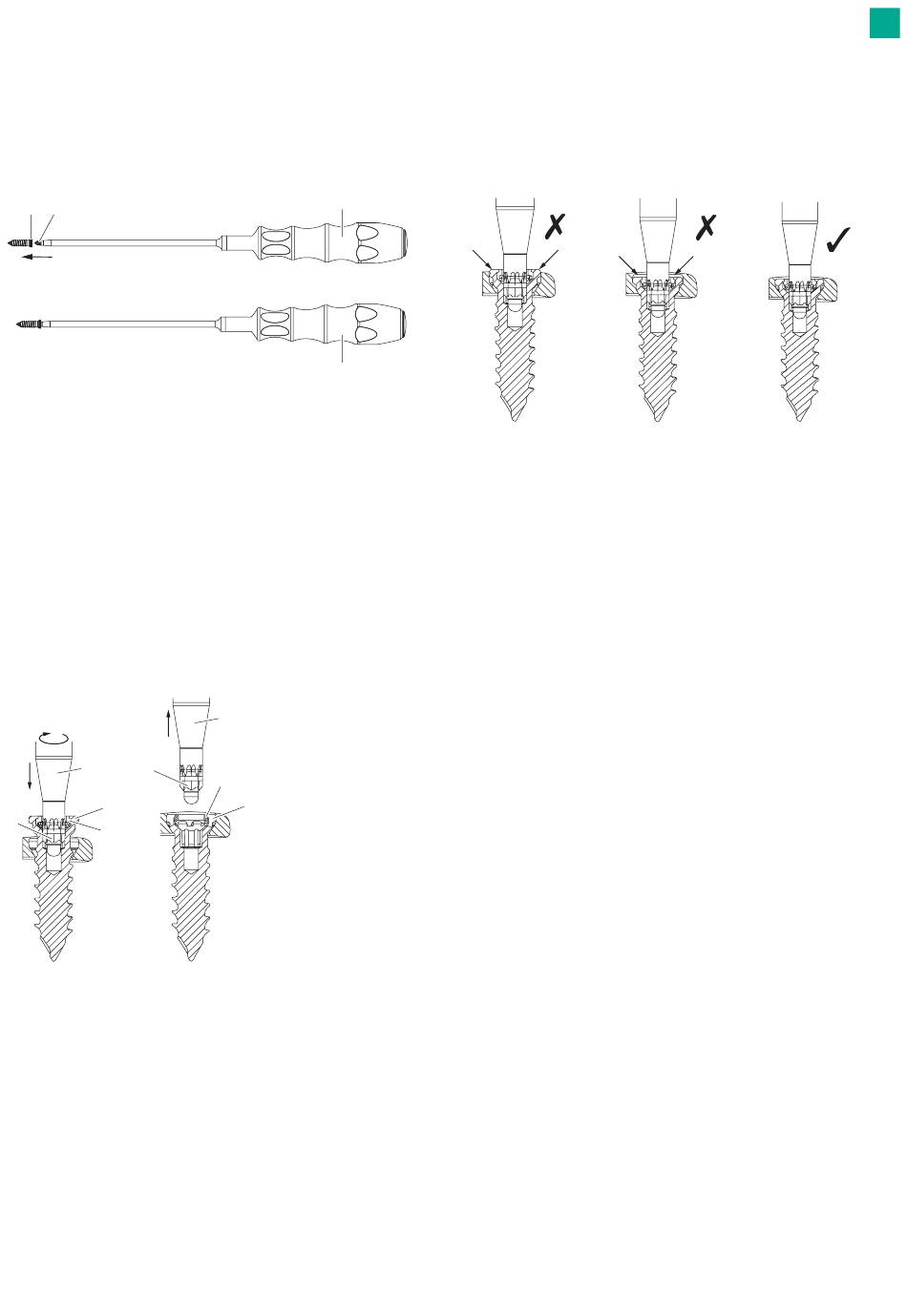

Afb. 17
►
Schroef de Quintex® schroef in het gat of de sleuf van de Quintex®
plaat 1 door lichte druk uit te oefenen met schroevendraaier M, terwijl
u met de klok mee draait, totdat de schroefkop 7 volledig in het gat of
de sleuf vastzit.
►
Verwijder de schroevendraaier M uit de schroefkop 7.
Na het verwijderen van de schroevendraaier M moet de borgring 8
gelijk liggen met de schroefkop 7.
►
Zorg ervoor dat de Quintex® schroef stevig vastzit in de Quintex®
plaat 1.
De schroef is stevig vergrendeld wanneer ten minste 3 van de 5 blaadjes
van de schroefkop in het gat/sleufgat van de Quintex® plaat onder het
plaatoppervlak zijn geplaatst en beide zijden van de schroefkop vanuit
een lateraal perspectief in het gat of aangewezen gat onder het plaat-
oppervlak zijn geplaatst.
M 6
7
6
8
a
Afb. 18
Legenda
a Schroef in het plaatgat of de sleuf van de Quintex® plaat, de schroef
wordt automatisch ontgrendeld zodra hij door het gat of de sleuf gaat
en wordt vergrendeld zodra hij volledig is ingebracht.
b Schroef correct geplaatst en vergrendeld, bovenkant van de borgring 8
ligt gelijk met de schroefkop 7
M
M
M
8
7
b
►
Controleer of de Quintex® schroef correct in het gat of de sleuf van de
Quintex® plaat zit:
– Als de Quintex® schroef niet volledig in het plaatgat of de sleuf is
geschroefd, schroef de schroef er dan dieper in door hem 1/4 tot 1/2
slag met de klok mee te draaien.
– Als de Quintex® schroef te diep is ingeschroefd, draai de schroef dan
1/4 tot 1/2 slag tegen de klok in.
a
Afb. 19
Legenda
a Schroef die niet volledig ingeschroefd in het gat of de sleuf van de
Quintex® plaat.
b Schroef te diep ingeschroefd in het gat of de sleuf van de Quintex®
plaat.
c Correct ingebrachte schroef
2.3.7

Fixatiepen verwijderen

Het instrument voor bevestigingspennen D wordt gebruikt om tijdelijke
bevestigingspennen C te verwijderen.
►
Bevestig het instrument voor bevestigingspennen D op de bevesti-
gingspen C.
– Trek hiervoor de buitenste huls 10 van het instrument voor beves-
tigingspennen D terug.
– Laat de buitenste huls 10 van het instrument voor bevestigingspen-
nen D los, om de bevestigingspen C te vergrendelen.
De buitenste huls 10 wordt dan naar voren geduwd door een veerme-
chanisme.
►
Trek de bevestigingspen C uit het wervellichaam.
►
De bevestigingspen C van het instrument voor bevestigingspennen D
losmaken: Trek de buitenste huls 10 helemaal terug en haal de
bevestigingspen C uit het instrument voor bevestigingspennen D.
2.3.8 Quintex® implantaten verwijderen
Opmerking
Quintex® implantaten mogen alleen met Quintex® instrumenten verwij-
derd worden.
►
Om een geïmplanteerde Quintex® schroef te verwijderen, plaats de
punt van de schroevendraaier M volledig in de schroefkop 7.
►
Blijf bij het losdraaien van de Quintex® schroef met de schroeven-
draaier M een lichte axiale druk uitoefenen op de schroef.
►
Draai de schroevendraaier M tegen de klok in om de Quintex® schroef
los te draaien.
b c
