2.3.6 Sätta i skruvarna
OBSERVERA
Skada på Quintex®-plattan och/eller Quintex®-skruven vid fastskruv-
ning av plattan om skruvmejseln används på fel sätt!
►
För in skruvmejselns arbetsände helt i skruvens sexkantiga del (den
receptiva delen).
►
Tryck lätt i axelns riktning på skruven medan skruven skruvas i.
OBSERVERA
Skada på låsringen eller låsmekanismen på Quintex®-skruven eller på
skruvmejselns arbetsände uppstår om skruvmejseln lutas eller vrids!
►
Justera alltid in skruvmejseln mot skruvaxeln.
OBSERVERA
Skada på Quintex®-skruven eller otillräcklig låsning av Quintex®-
skruven om den inte är korrekt isatt i hålet eller öppningen på
Quintex®-plattan!
►
Se till att Quintex®-skruven fäster ordentligt i hålet eller spåret på
Quintex®-plattan.
►
Skruva inte i Quintex®-skruven för djupt.
Tips
Skruvmejseln M är en självhållande skruvmejsel. Ingen skruvsäkringshylsa
behövs.
►
För in skruvmejselns M arbetsände 6 helt i skruvhuvudet 7.
►
Kontrollera att skruvmejseln håller skruven.
7 6

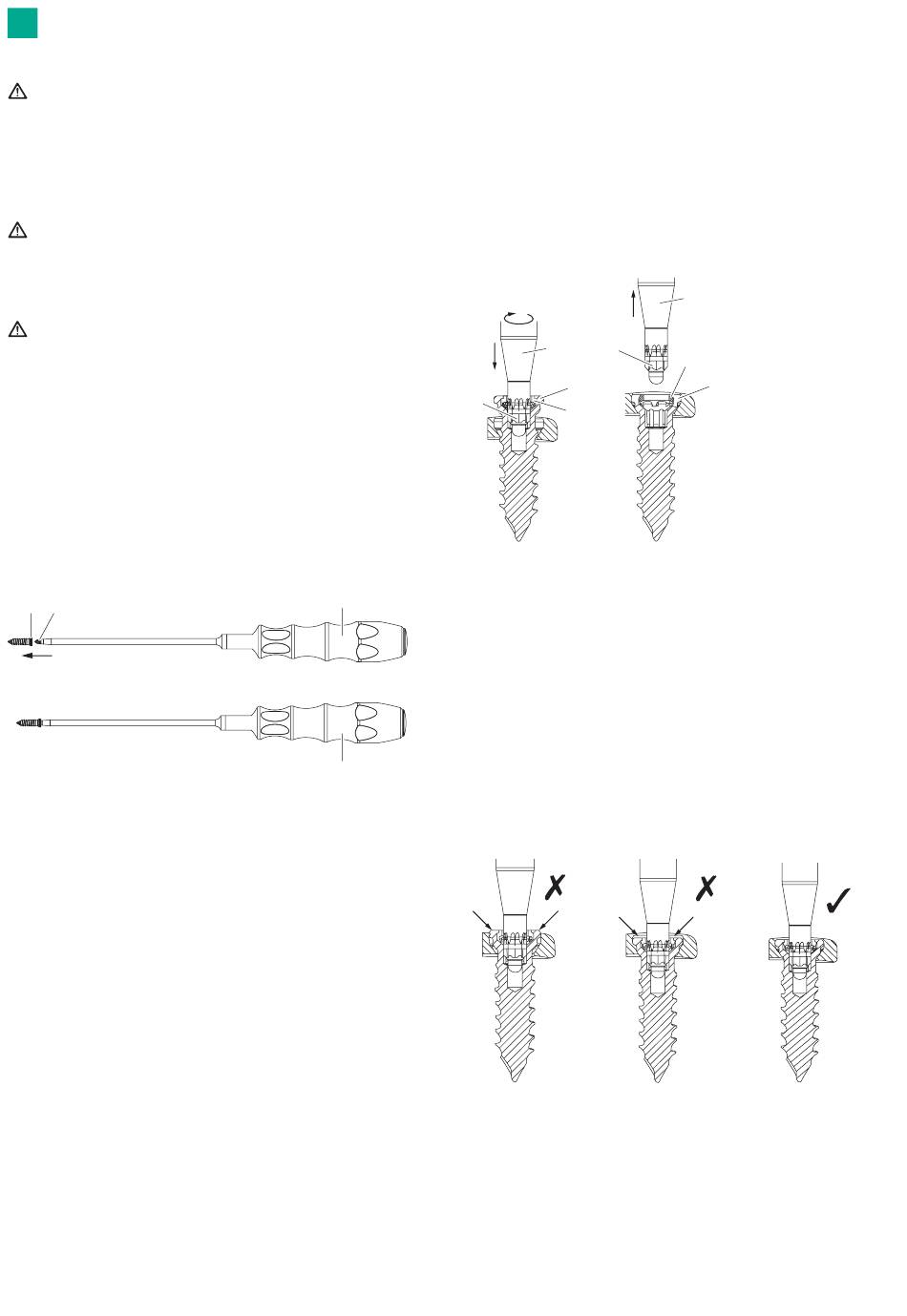

Fig. 17
152
►
Skruva i Quintex®-skruven i hålet eller skåran på Quintex®-plattan 1
genom att trycka lätt med skruvmejseln M samtidigt som den roteras
medurs, tills skruvhuvudet 7 fäster helt i hålet eller skåran.
►
Ta av skruvmejseln M från skruvhuvudet 7.
Efter borttagning av skruvmejseln M ska låsringen 8 ligga an mot
skruvhuvudet 7.
►
Säkerställ att Quintex®-skruven är ordentligt låst i Quintex®-plattan 1.
Skruven är ordentligt låst när minst 3 av skruvhuvudets 5 kronor är pla-
cerade i hålet/det spårade hålet i Quintex®-plattan under plattans yta
och skruvhuvudets båda sidor är placerade i det skårade hålet eller
hålet under plattans yta från ett lateralt perspektiv.
6
Fig. 18
M
Legend
a Skruva i platthål eller skåra på Quintex®-plattan. Skruven låses upp
automatiskt när den passerar genom hålet eller skåran och låses så
snart den är helt införd.
b Skruven korrekt isatt och låst, översidan av låsringen 8 ligger an mot
skruvhuvudet 7
►
Kontrollera att Quintex®-skruven är korrekt placerad i hålet eller skå-
ran på Quintex®-plattan:
M
– Om Quintex®-skruven inte har skruvats in helt i platthålet eller skå-
– Om Quintex®-skruven har skruvats in för djupt, vrider du skruven
Fig. 19
Legend
a Skruv inte helt inskruvad i hålet eller skåran på Quintex®-plattan.
b Skruven har skruvats in för djupt i hålet eller skåran på Quintex®-plat-
tan.
c Korrekt isatt skruv
M 6
7
8
a b
ran, skruvar du in skruven djupare 1/4 till 1/2 varv medurs.
1/4 till 1/2 varv moturs.
a b
M
8
7
c
