Inserir o punção cortical (sem manga externa) I ou a broca K no calibre
de perfuração e verificar a profundidade com o compasso de
régua/régua graduada (p. ex., 14 mm).
►
Para ajustar a profundidade de perfuração desejada com os calibres de
perfuração ajustáveis em profundidade E e F (10 mm a 28 mm), rodar
a manga de guia 3 do calibre de perfuração na direção + ou –.
Nota
A rosca do calibre de perfuração é do tipo para a esquerda. A cada meia
volta (= ajuste da profundidade em 0,5 mm), ouvir-se-á e sentir-se-á a
manga de guia engatar em posição.
3
3
3

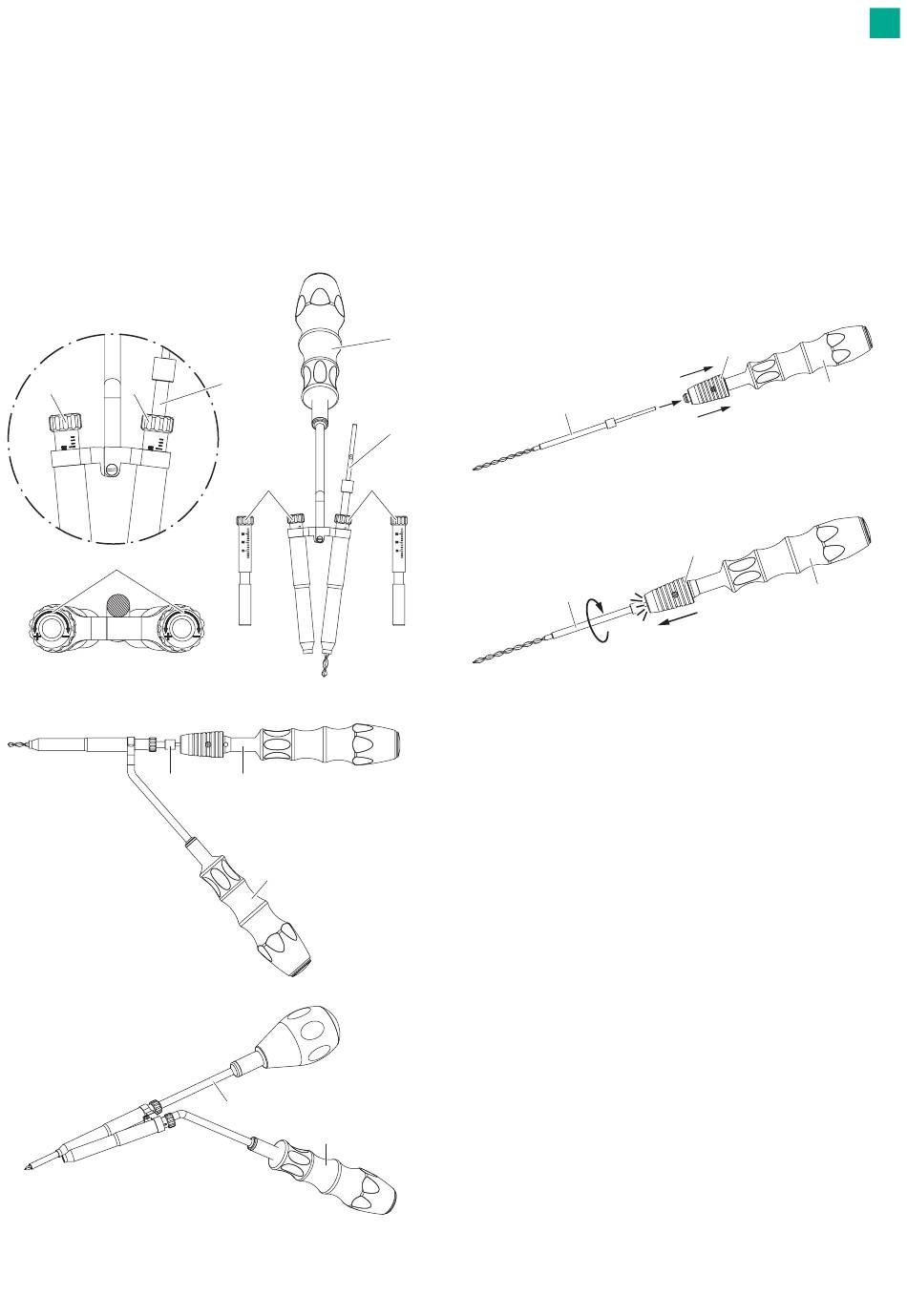

Fig. 10
K
Fig. 11
F
K
K
3
3
J
E
I
F
Montagem da broca e do punho (opcional)
A broca e o punho só necessitam de ser montados se forem efetuadas per-
furações manuais.
►
Utilizar o punho porta-broca J ou Q para a perfuração manual.
►
Utilizar o punho porta-broca J ou Q apenas com a broca K.
►
Introduzir a broca K no punho porta-broca J ou Q:
– Puxar para trás a manga de bloqueio 4 contra a força da mola, na
direção indicada pela seta, e mantê-la nesta posição, ver Fig. 12.
– Inserir a broca K dentro do adaptador do punho porta-broca J ou Q,
tanto quanto possível, ver Fig. 13.
– Rodar ligeiramente a broca K, soltando simultaneamente a manga
de bloqueio 4.
A broca engata de forma audível.
K
Fig. 12
click
K
Fig. 13
4
J
4
J
