Ievietojiet fiksācijas tapu C fiksācijas tapu instrumentā D. Lai to izda-
rītu, pavelciet atpakaļ fiksācijas tapas instrumenta D ārējo uzmavu 10,
skatīt Att. 5.
►
Lai nostiprinātu fiksācijas
instrumenta D ārējo uzmavu 10. Tad ārējā uzmava tiek stumta uz
priekšu ar atsperu mehānismu.
C
10
10

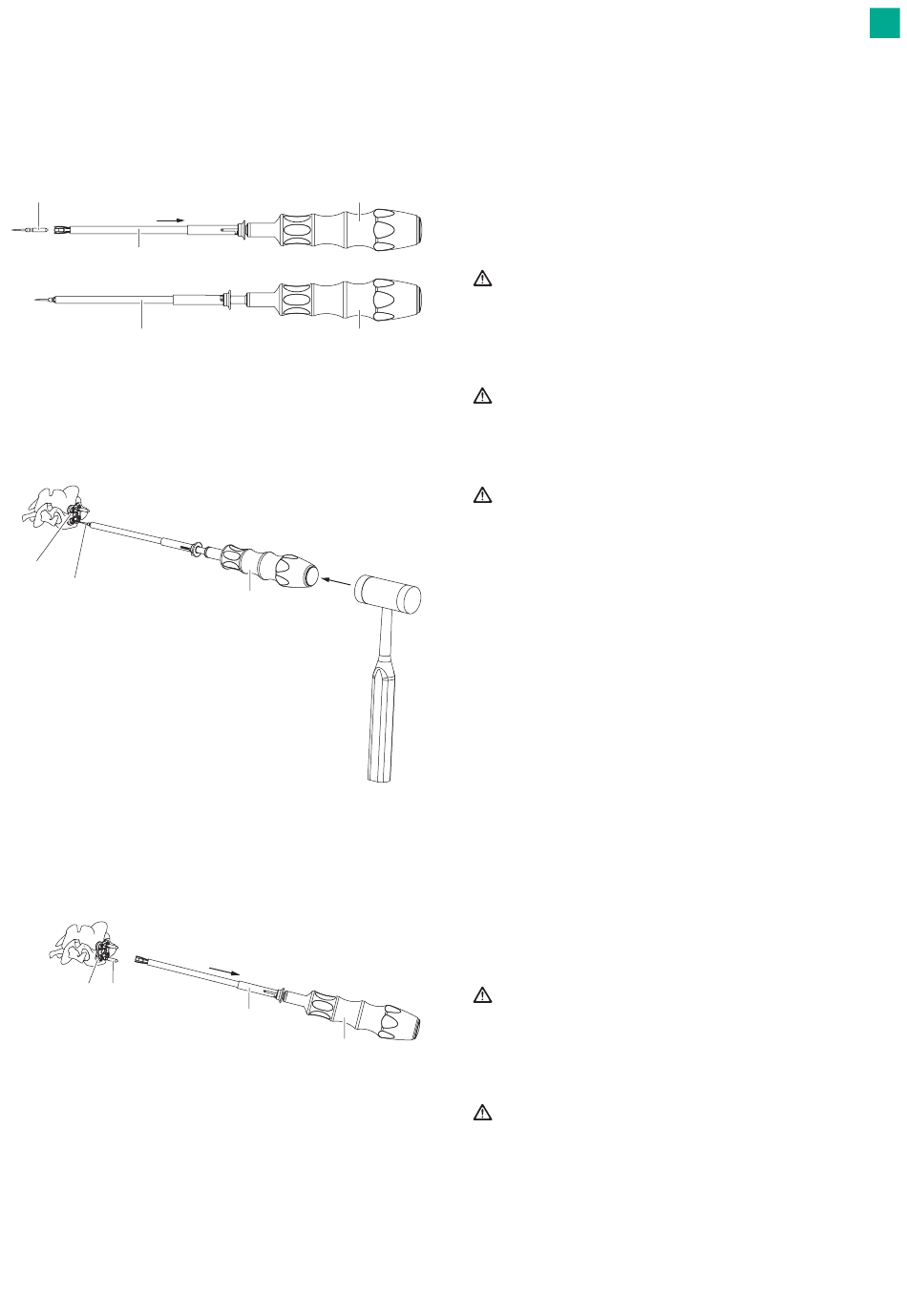

Att. 5
►
Ievietojiet fiksācijas tapu C caur fiksācijas tapas caurumu Quintex®
plāksnes 1 starpskriemeļu ķermenī, pielietojot maigu āmura sitienu uz
instrumenta fiksācijas tapām D, skatīt Att. 6.
1
C
Att. 6
►
Lai atbrīvotu fiksācijas tapas C no instrumenta fiksācijas tapām D,
pavelciet atpakaļ ārējo uzmavu 10 pilnīgi un izņemiet instrumentu fik-
sācijas tapām D no fiksācijas tapas C, skatīt Att. 7.
1
C
Att. 7
tapu C, atlaidiet fiksācijas
D
D
D
10
D
2.3.4 Quintex® skrūvju caurumu sagatavošana
Caurumi Quintex® pašurbjošām un pašvītņojošām skrūvēm tiek sagatavoti,
izmantojot pašcentrējošo kortikālās garozas punktsitni I. Alternatīvi, kor-
tikālā centra punktsitņa ārējā uzmava I var tikt noņemta un kortikālo cen-
tapas
tra punktsitni I var izmantot kopā ar urbja vadotni caurumu sagatavošanai.
Tas paver starpskriemeļu korpusa kortikālā kaula garozu un skrūvi var
ieskrūvēt bez urbšanas.
Vai, skrūves caurumu var izurbt iepriekš ar urbi K. Lai to paveiktu, novie-
tojiet urbi K ar urbja vadotni un izmantojiet to manuāli ar urbja rokturi J,
Q vai mehāniski ar motora sistēmu ar Aesculap iekšējo uzgali (piemēram,
GD450R/GD456R).
BRĪDINĀJUMS
Audu traumu un nepareizu izmēģinājuma caurumu risks, ja ir ievietots
kortikālais centra punktsitnis (bez ārējās uzmavas) vai urbis!
►
Izmantojiet kortikālo centra punktsitni (bez ārējās uzmavas) un urbi
tikai kopā ar vienu vai dubultu urbja vadotni.
BRĪDINĀJUMS
Nepareizs izmēģinājuma caurums, ja urbšana tiek veikta bez urbja
vadotnes!
►
Izmantojiet urbi tikai kopā ar vienu vai dubultu urbja vadotni.
BRĪDINĀJUMS
Nepareizs izmēģinājuma caurums, ja kortikālā centra punktsitņa
pašcentrējošā ārējā uzmava netiek izmantota!
►
Vienmēr izmantojiet kortikālā centra punktsitņa pašcentrējošo
ārējo uzmavu, ja centra punktsitnis tiek izmantots bez urbja vadot-
nes.
Centra punkta iesišanas punkta/skrūves cauruma noteikšana
Var izmantot šādas urbšanas vadotnes:
■
Regulējams viens urbis ar vadīklu E
■
Regulējams dubultais urbis ar vadīklu F
■
Viens urbis ar vadīklu, fiksēts (14 mm) G
■
Dubultais urbis ar vadīklu, fiksēts (14 mm) H
Skrūves ievietošanas leņķi var regulēt kraniālā-kaudālā virzienā.
Skrūves ievietošanas leņķi var regulēt arī mediāli-laterālā virzienā, ja
izmanto viena urbja vadotni vai kortikālo centra punktsitni I.
Vadotnes uzmavas 3 urbju vadotnēm E un F ir savstarpēji aizvietojamas.
Viena urbja vadīkla E un dubultā urbja vadīkla F ir regulējami dziļumā. Fik-
sētā viena urbja vadotne G un fiksētā dubultā urbja vadotne H ir paredzē-
tas centra punktsitnim ar urbšanas dziļumu 14 mm (nav regulējami dzi-
ļumā).
Piezīme
Fiksētā viena urbja vadotne G un fiksētā dubultā urbja vadotne H ir apzī-
mētas ar "14 mm" uz uzmavas, lai atvieglotu to identifikāciju.
BRĪDINĀJUMS
Muguras smadzeņu traumas risks, ja urbja vadotne ir iestatīta nepa-
reizi!
►
Ievietojiet kortikālo centra punktsitni vai urbi urbšanas vadīklā un
pārbaudiet urbuma dziļumu ar mērinstrumentu vai mērlentu.
BRĪDINĀJUMS
Muguras smadzeņu traumas risks pacientam, ja pašcentrējošais korti-
kālais centr punktsitnis netiek izmantots vai tiek izmantots nepareizi!
►
Vienmēr izmantojiet pašcentrējošo kortikālo centra serdeni ar ārējo
uzmavu, lai noteiktu pareizo pozīciju kortikālā kaula caurduršanai.
