Kortikal merkez delgisini (dış kovansız) (I) ya da delme ucunu (K) delme
kılavuzuna yerleştirin ve kumpasla derinliği kontrol edin (ör. 14 mm).
►
Derinliği ayarlanabilen delme kılavuzlarında (E ve F) istenilen delme
derinliğini (10 mm ila 28 mm) ayarlamak için delme kılavuzunun kıla-
vuz kovanını (3) + veya – yönüne çevirin.
Not
Delme kılavuzu dişi, soldan dişlidir. Kılavuz kovan her yarım turda (= derinlik
ayarı 0,5 mm) duyulabilir ve hissedilebilir şekilde oturur.
3
3
3

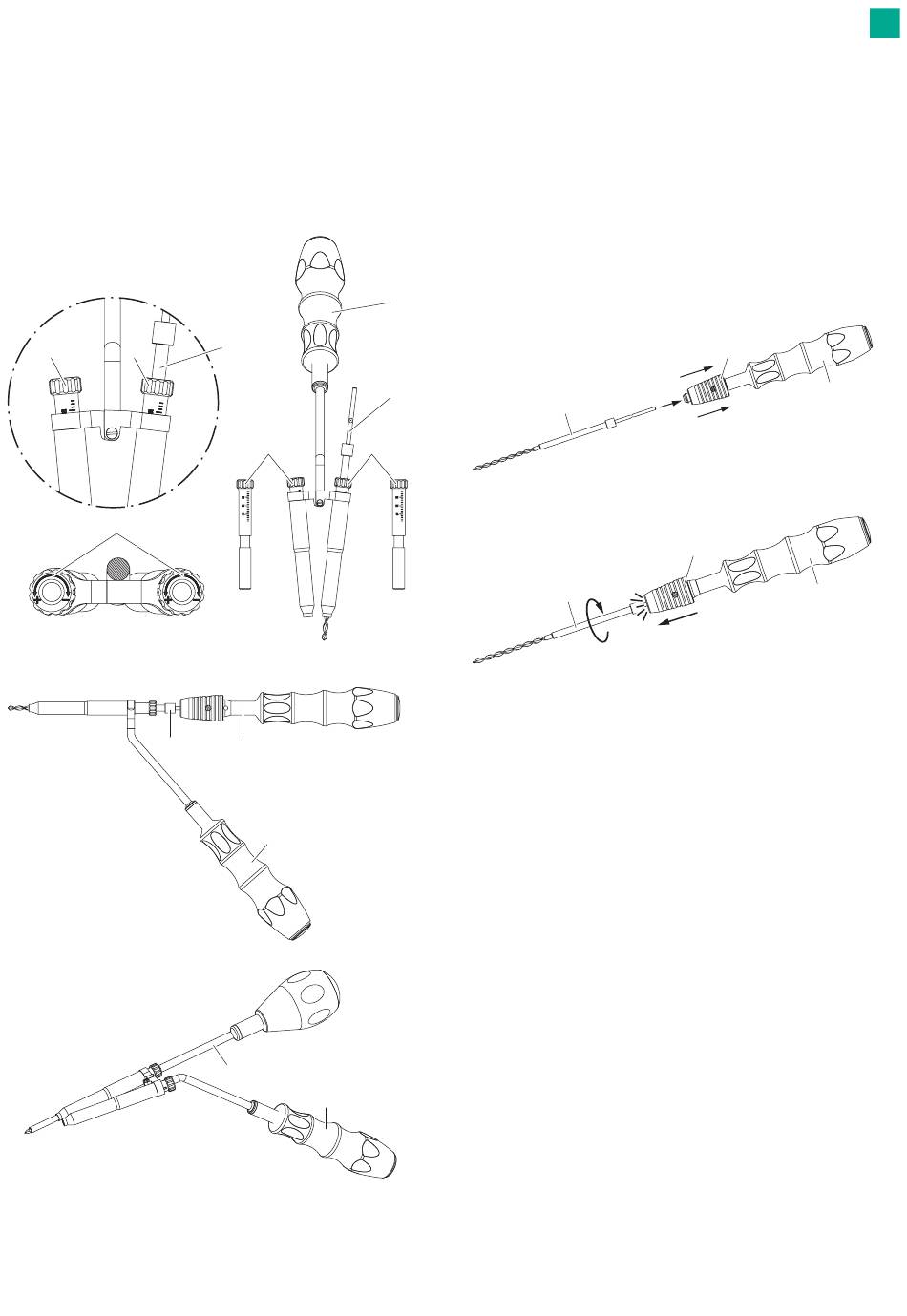

Şekil 10
K
Şekil 11
F
K
K
3
3
J
E
I
F
Delme ucu ve tutamağın birleştirilmesi (isteğe bağlı)
Delme ucu ve tutamak yalnızca manuel delme yapılacağında birleştirilme-
lidir.
►
Manuel delme için J veya Q delme ucu tutamağını kullanın.
►
J veya Q delme ucu tutamağını sadece K delme ucu ile kullanın.
►
Delme ucunu (K) J ya da Q delme ucu tutamağına yerleştirin:
– Kilitleme kovanını (4) ok yönünde ve yay direncine karşı olarak geri
çekin ve tutun, bkz. Şekil 12.
– Delme ucunu (K), J ya da Q delme ucu tutmağı adaptörüne sonuna
kadar kaydırarak takın, bkz. Şekil 13.
– Kilitleme kovanını (4) bırakırken delme ucunu (K) yavaşça döndü-
rün.
Delme ucu duyulur bir şekilde yerine oturacaktır.
K
Şekil 12
click
K
Şekil 13
4
J
4
J
