sk
VAROVANIE
Poškodenie Quintex® platničky/skrutky a kortikálneho dierovača v
dôsledku použitia nadmernej sily a krútiaceho momentu pri dierovaní
alebo skrutkovaní Quintex® skrutky!
►
Nepoužívajte kortikálny dierovač na prípravu otvorov pre skrutky v
tvrdej kosti, namiesto toho použite vrták a závitorez.
UPOZORNENIE
Nesprávna hĺbka vŕtania a poškodenie v dôsledku použitia naostreného
alebo skráteného kortikálneho dierovača alebo vrtáka!
►
Kortikálny dierovač (bez vonkajšieho puzdra) a vrták nikdy
neostrite.
►
Tupé kortikálne dierovače a vrtáky vymeňte za nové.
a
b

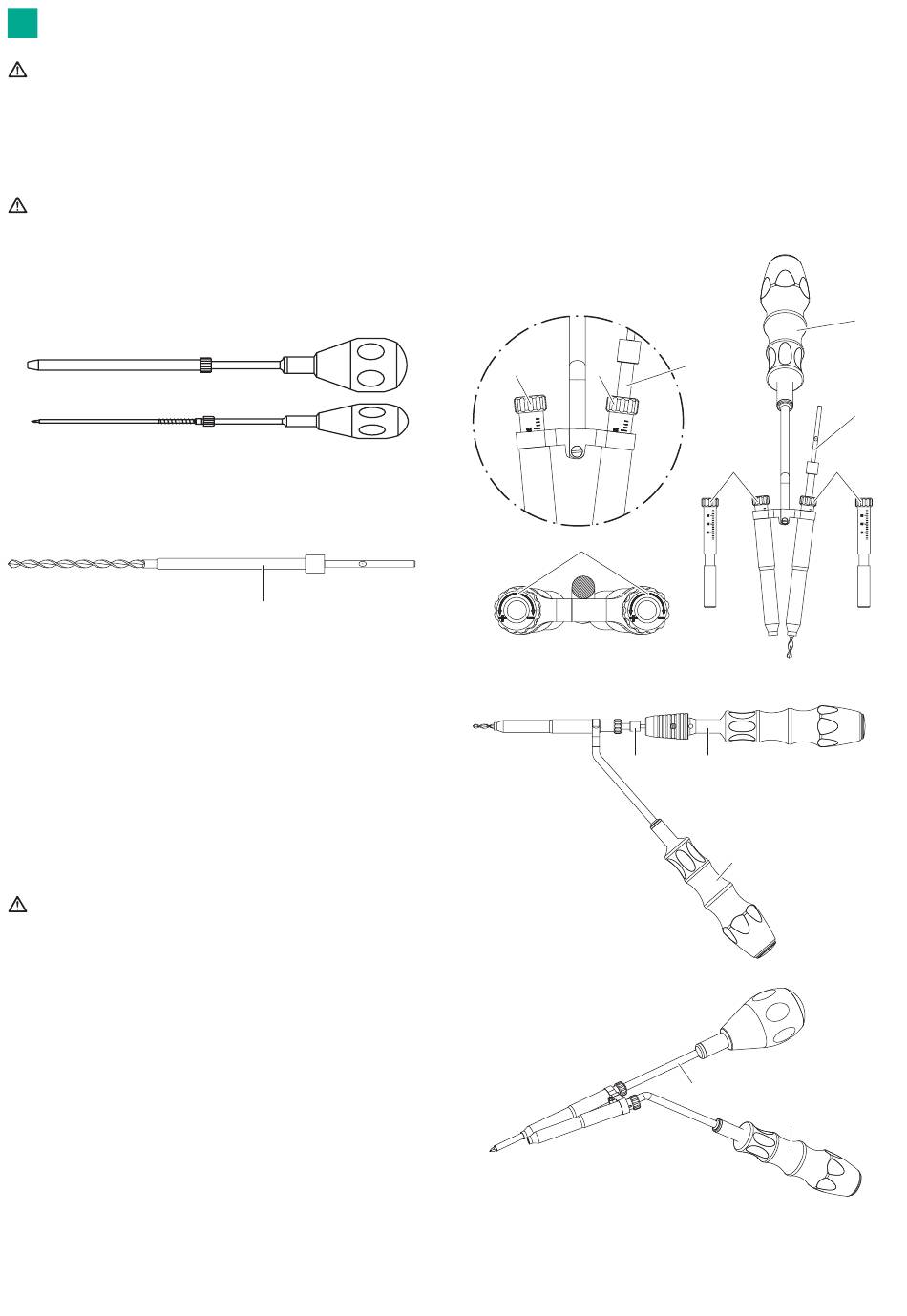

Obr. 8
Legenda
a Samostrediaci kortikálny dierovač I kompletný
b Samostrediaci kortikálny dierovač I, bez vonkajšieho puzdra 11
Obr. 9
►
Kortikálny dierovač (bez vonkajšieho puzdra) I a vrták K vkladajte len s
vŕtacími objímkami E, F, G alebo H.
Oznámenie
Maximálna hĺbka penetrácie oblúka c - stredový dierovač I s namontova-
ným vonkajším puzdrom je 6 mm.
Oznámenie
Maximálna hĺbka preniknutia kortikálnym dierovačom I cez vŕtaciu
objímku je 6 mm k ramenu medzi distálnym koncom s trokárom a hria-
deľom.
Toto rameno bude slúžiť ako zarážka na kortikálnej kosti.
UPOZORNENIE
Nesprávne umiestnenie stredového dierovača alebo príliš hlboké die-
rovanie!
►
Kortikálny dierovač používajte bez vonkajšieho puzdra len v kombi-
nácii s vŕtacou objímkou.
►
Nikdy nerobte jamku príliš hlboko.
258
K
►
Kortikálny dierovač (bez vonkajšieho puzdra) I alebo vrták K zaveďte do
vŕtacej objímky a skontrolujte hĺbku posuvným meradlom (napr. 14
mm).
►
Na nastavenie požadovanej vrtnej hĺbky pri vŕtacích objímkach s nasta-
viteľnou hĺbkou E a F (10 mm až 28 mm) otočte vodiacu objímku 3
vŕtacej objímky v smere + alebo –.
Oznámenie
Závit vŕtacej objímky je ľavostranný. Po polovičnej otáčke (= výškové pre-
stavenie 0,5 mm) sa vodiace puzdro citeľne a počuteľne zaklapne.
3
3
3
Obr. 10
K
Obr. 11
F
K
K
3
3
J
E
I
F
