Wprowadzić punktak korowy (bez tulei zewnętrznej) I lub wiertło K do
prowadnicy wiertła i sprawdzić głębokość suwmiarką (np. 14 mm).
►
Aby ustawić żądaną głębokość wiercenia za pomocą szablonu wierce-
nia z regulowaną głębokością E i F (od 10 mm do 28 mm), należy prze-
kręcić tuleję prowadzącą 3 prowadnicy wiertła w kierunku + lub –.
Notyfikacja
Gwint w prowadnicy wiertła jest lewoskrętny. Po każdej połowie obrotu (=
zmiana głębokości o 0,5 mm) tulejka prowadząca zazębia się w słyszalny
i odczuwalny sposób.
3
3
3

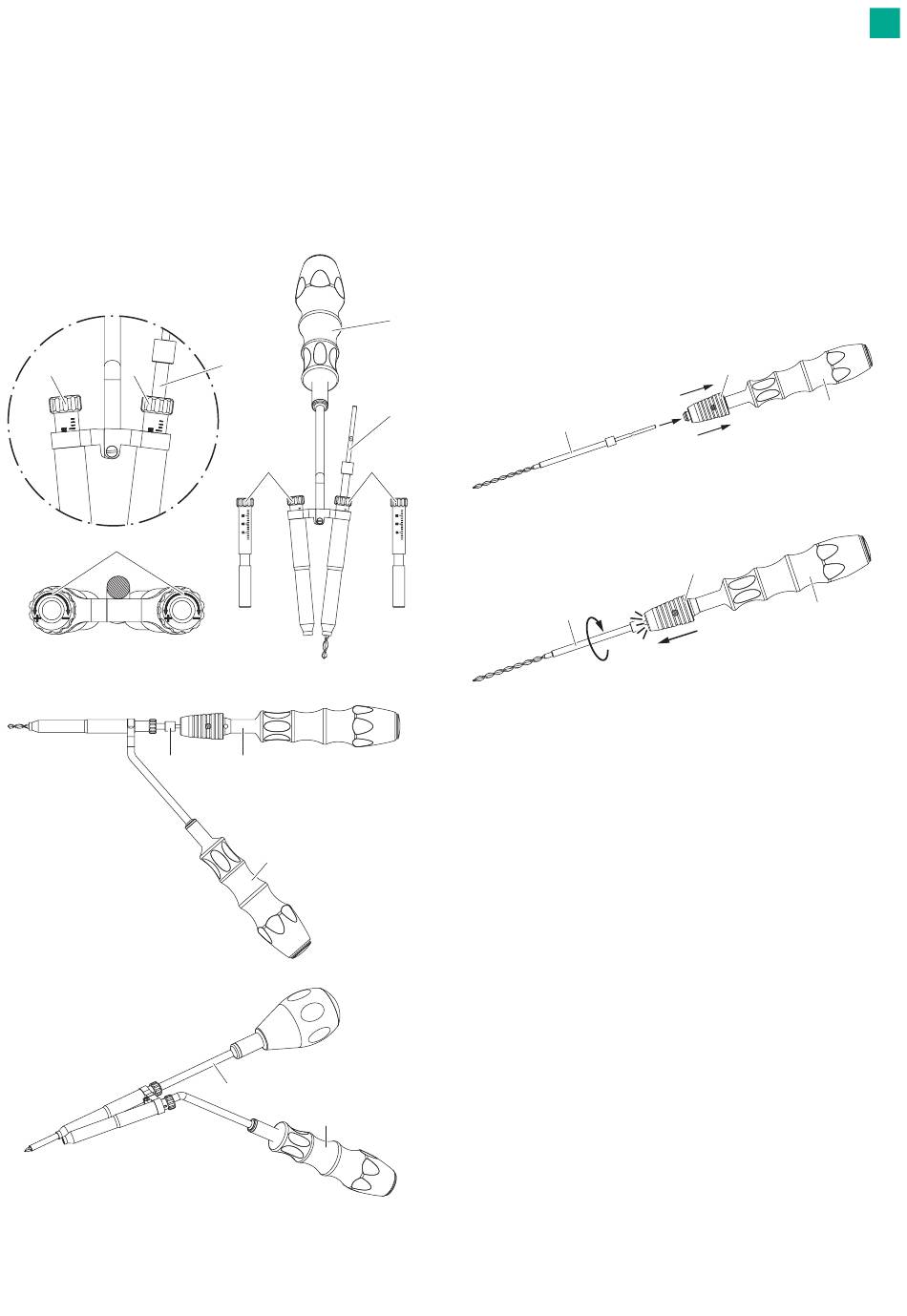

Rys. 10
K
Rys. 11
F
K
K
3
3
J
E
I
F
Montaż wiertła i uchwytu (opcjonalny)
Wiertło i uchwyt muszą zostać zmontowane tylko w przypadku wiercenia
ręcznego.
►
Używać uchwytu wiertła J lub Q do wiercenia ręcznego.
►
Uchwytu wiertła J lub Q używać tylko z wiertłem K.
►
Wprowadzić wiertło K do uchwytu wiertła J lub Q:
– Odciągnąć do tyłu tulejkę blokującą 4 w kierunku przeciwnym do
nacisku sprężyny, zgodnie z kierunkiem wskazanym przez strzałkę,
i przytrzymać ją w tej pozycji, patrz Rys. 12.
– Wprowadzić wiertło K do oporu do adaptera uchwytu wiertła J
lub Q, patrz Rys. 13.
– Lekko przekręcić wiertłem K, jednocześnie zwalniając tulejkę bloku-
jącą 4.
Wiertło słyszalnie się zatrzaśnie.
K
Rys. 12
click
K
Rys. 13
4
J
4
J
