Posicionamento correto do ponto de punção central/orifício de perfu-
ração
►
Para posicionar corretamente o punção central/orifício de perfuração,
introduzir a extremidade de trabalho do calibre de perfuração 5 ou a
extremidade de trabalho do punção central cortical de autocentragem I
completamente no orifício ou abertura da placa Quintex® 1.
►
Para implantar o parafuso corretamente, posicionar o punção cen-
tral/orifício de perfuração no centro do orifício ou centrado na abertura
ao longo do eixo comprido da placa Quintex® 1, ver Fig. 14.
►
Abrir a camada de osso cortical com o punção de osso cortical I .
– ou –
►
Perfurar com a broca K até à profundidade definida.
O limitador de profundidade para a broca na manga de guia 3.

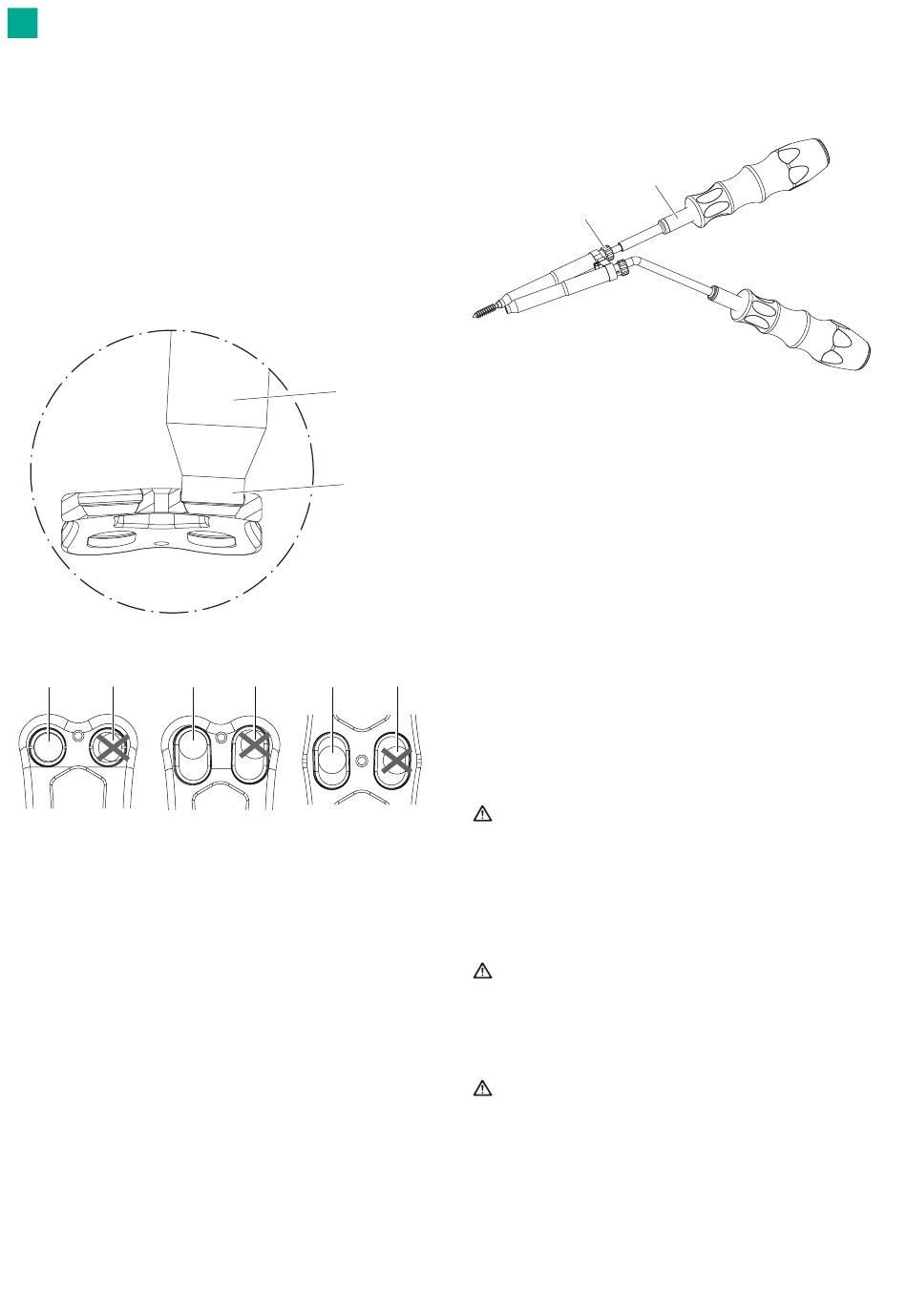

Fig. 14
a b
A B
Fig. 15
Legenda
A Todos os orifícios da placa híbrida
B Aberturas distais da placa dinâmica
C Aberturas centrais da placa dinâmica
a Parafuso Quintex® corretamente posicionado
b Parafuso Quintex® incorretamente posicionado
98
E / F / G / H
5
a b a
C
2.3.5

Abrir roscas (opcional)

Os parafusos Quintex® são autorroscantes. No entanto, os orifícios dos
parafusos também podem ser preparados com a ferramenta de abrir
roscas L.
Fig. 16
►
Utilizar a ferramenta de abrir roscas L com o calibre de perfuração.
►
Inserir a ferramenta de abrir roscas L no calibre de perfuração e medir
a profundidade de perfuração com um compasso de régua/régua gra-
duada (p. ex., 14 mm).
►
Para ajustar a profundidade de abertura desejada com os calibres de
perfuração reguláveis E e F (10 mm a 28 mm), rodar a manga de guia 3
do calibre de perfuração na direção "+" ou "–".
Nota
A rosca do calibre de perfuração é do tipo para a esquerda.
A cada meia volta (= ajuste da profundidade em 0,5 mm), ouvir-se-á e sen-
tir-se-á a manga de guia engatar em posição.
►
Aplicar a extremidade de trabalho da ferramenta de abrir roscas através
do calibre de perfuração no orifício piloto.
b
►
Rodar a ferramenta de abrir roscas L no sentido horário, lenta e conti-
nuamente até onde for possível.
►
Para remover a ferramenta de abrir roscas, rodá-la no sentido anti-
horário até sair do orifício piloto.
2.3.6

Introduzir os parafusos

CUIDADO
Danos à placa Quintex® e/ou parafuso Quintex® ao aparafusar na
placa, se a chave de parafusos for aplicada de forma incorreta!
►
Introduzir a extremidade de trabalho da chave de parafusos total-
mente no sextavado (parte recipiente) do parafuso.
►
Durante a rotação do parafuso, manter uma pressão axial ligeira no
parafuso.
CUIDADO
Danos ao anel de bloqueio ou mecanismo de bloqueio do parafuso
Quintex®, ou destruição da extremidade de trabalho da chave de para-
fusos, se esta for aplicada de modo oblíquo ou inclinado!
►
Alinhar sempre a chave de parafusos com o eixo do parafuso.
CUIDADO
Danos ao parafuso Quintex® ou bloqueio insuficiente do parafuso
Quintex®, se não estiver corretamente encaixado no orifício ou aber-
tura da placa Quintex®!
►
Garantir que o parafuso Quintex® encaixa corretamente no orifício
ou abertura da placa Quintex® .
►
O parafuso Quintex® não pode ser aparafusado em profundidade
excessiva.
