2.3.6 Skrūvju ievietošana
UZMANĪBU
Quintex® plāksnes un/vai Quintex® skrūves bojājums, ja plāksnes skrū-
vēšana tiek veikta ar nepareizi lietotu skrūvgriezi!
►
Ievietojiet skrūvgrieža darba galu pilnībā skrūves sešstūrī (uztverošā
daļa).
►
Skrūvējot skrūvi, uzturiet vieglu aksiālo spiedienu uz skrūves.
UZMANĪBU
Quintex® bloķēšanas gredzena vai skrūves bloķēšanas mehānisma
bojājums, vai skrūvgrieža darba gala iznīcināšana, ja skrūvgriezi pie-
mēro slīpi vai liekti!
►
Vienmēr savietojiet skrūvgriezi ar skrūves asi.
UZMANĪBU
Quintex® skrūves bojājums vai nepietiekama Quintex® skrūves fiksā-
cija, ja tā nav pareizi ievietota Quintex® plāksnes caurumā vai atverē!
►
Pārliecinieties, ka Quintex® skrūve pareizi ievietojas Quintex® plāk-
snes caurumā vai atverē.
►
Quintex® skrūvi nedrīkst ieskrūvēt pārāk dziļi.
Piezīme
Skrūvgriezis M ir pašnoturošs skrūvgriezis. Skrūves turēšanas uzmava nav
nepieciešama.
►
Pilnībā ievietojiet skrūvgrieža M darba galu 6 skrūves galvā 7.
►
Pārliecinieties, ka skrūvgriezis notur skrūvi.
7 6

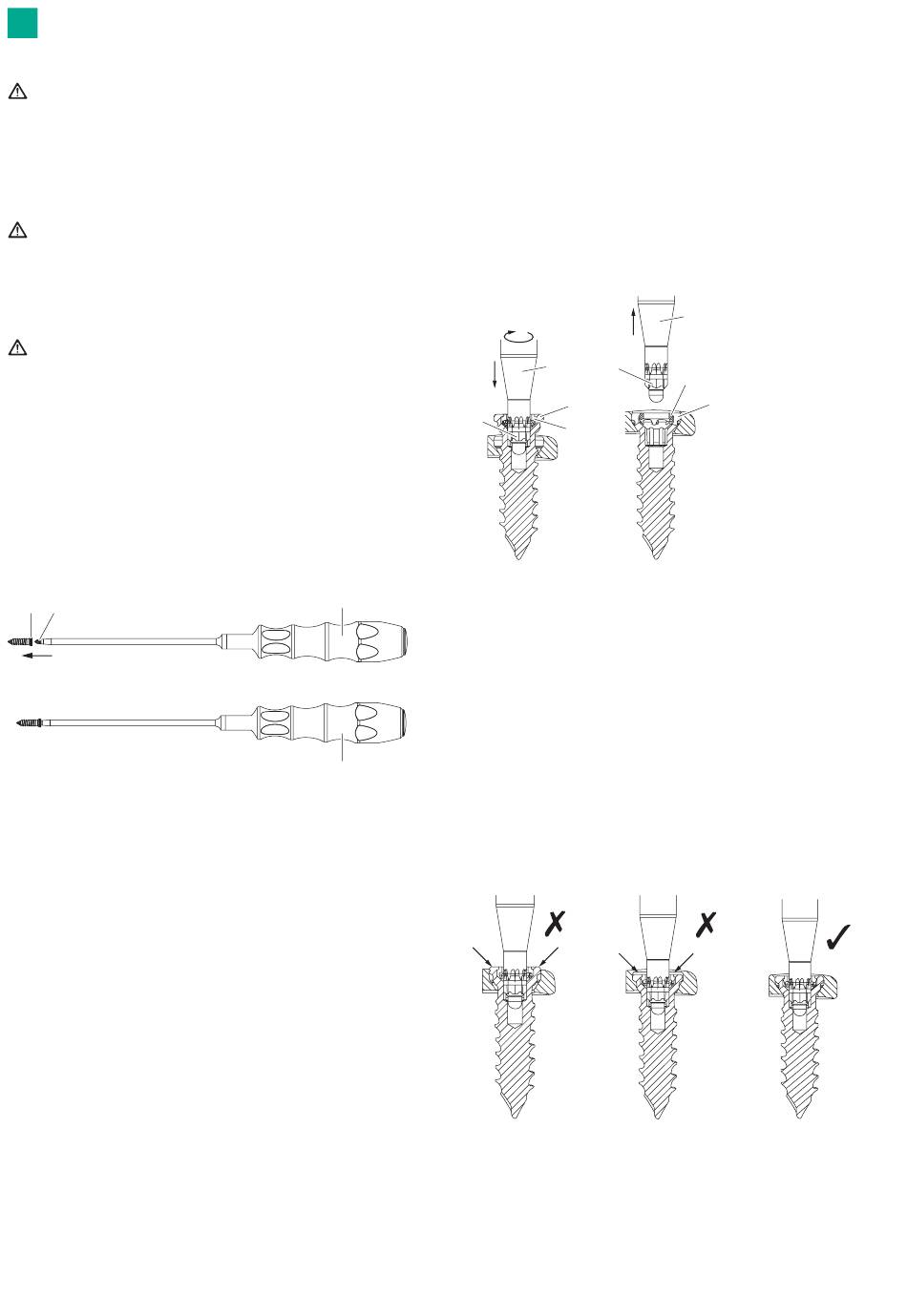

Att. 17
170
►
Ieskrūvējiet Quintex® skrūvi Quintex® plāksnes 1 caurumā, piemērojot
vieglu spiedienu ar skrūvgriezi M, līdz skrūves galva 7 pilnībā ieskrūvē-
jas skrūvju caurumā vai slotā.
►
Atvienojiet skrūvgriezi M no skrūves galvas 7.
Noņemot skrūvgriezi M, bloķēšanas gredzenam 8 jābūt vienā līmenī ar
skrūves galvu 7.
►
Pārliecinieties, ka Quintex® skrūve ir droši nofiksēta Quintex®
plāksnē 1.
Skrūve ir droši nofiksēta, ja vismaz 3 no 5 skrūves galvas vainaglapām
ir novietotas Quintex® plāksnes caurumā/atverē zem plāksnes virsmas
un abas skrūves galvas puses ir izvietotas caurumā vai spraugas cau-
rumā zem plāksnes virsmas no laterāla skatījuma.
6
M
Att. 18
Teksts
a Ieskrūvējiet plāksnes caurumu vai Quintex® plāksnes atveri, skrūve
atbloķējas automātiski, kad tā iziet cauri caurumam vai atverei, un
nobloķējas, tiklīdz pilnībā ievietota.
b Pareizi ievietota un nobloķēta skrūve, virs fiksācijas gredzena 8 ir
vienā līmenī ar skrūves galvu 7
►
Pārliecinieties, ka Quintex® skrūve ir pareizi ievietota Quintex® plāk-
M
snes caurumā vai atverē:
– Ja Quintex® skrūve nav pilnībā ieskrūvēta plāksnes caurumā vai
– Ja Quintex® skrūve ir ieskrūvēta pārāk dziļi, pagrieziet to, veicot
Att. 19
Teksts
a Skrūve nav pilnībā ieskrūvēta Quintex® plāksnes caurumā vai atverē.
b Skrūve ir ieskrūvēta Quintex® plāksnes caurumā vai atverē pārāk dziļi.
c Pareizi ievietota skrūve
M 6
7
8
a b
atverē, ieskrūvējiet to dziļāk par 1/4–1/2 pagriezieniem pulksteņrā-
dītāja kustības virzienā.
1/4–1/2 apgriezienus pretēji pulksteņrādītāja kustības virzienam.
a b
M
8
7
c
