Montering av borr och handtag (tillval)
Borret och handtaget behöver bara monteras om manuell borrning ska
utföras.
►
Använd borrhandtag J eller Q för manuell borrning.
►
Använd endast borrhandtaget J eller Q med borret K.
►

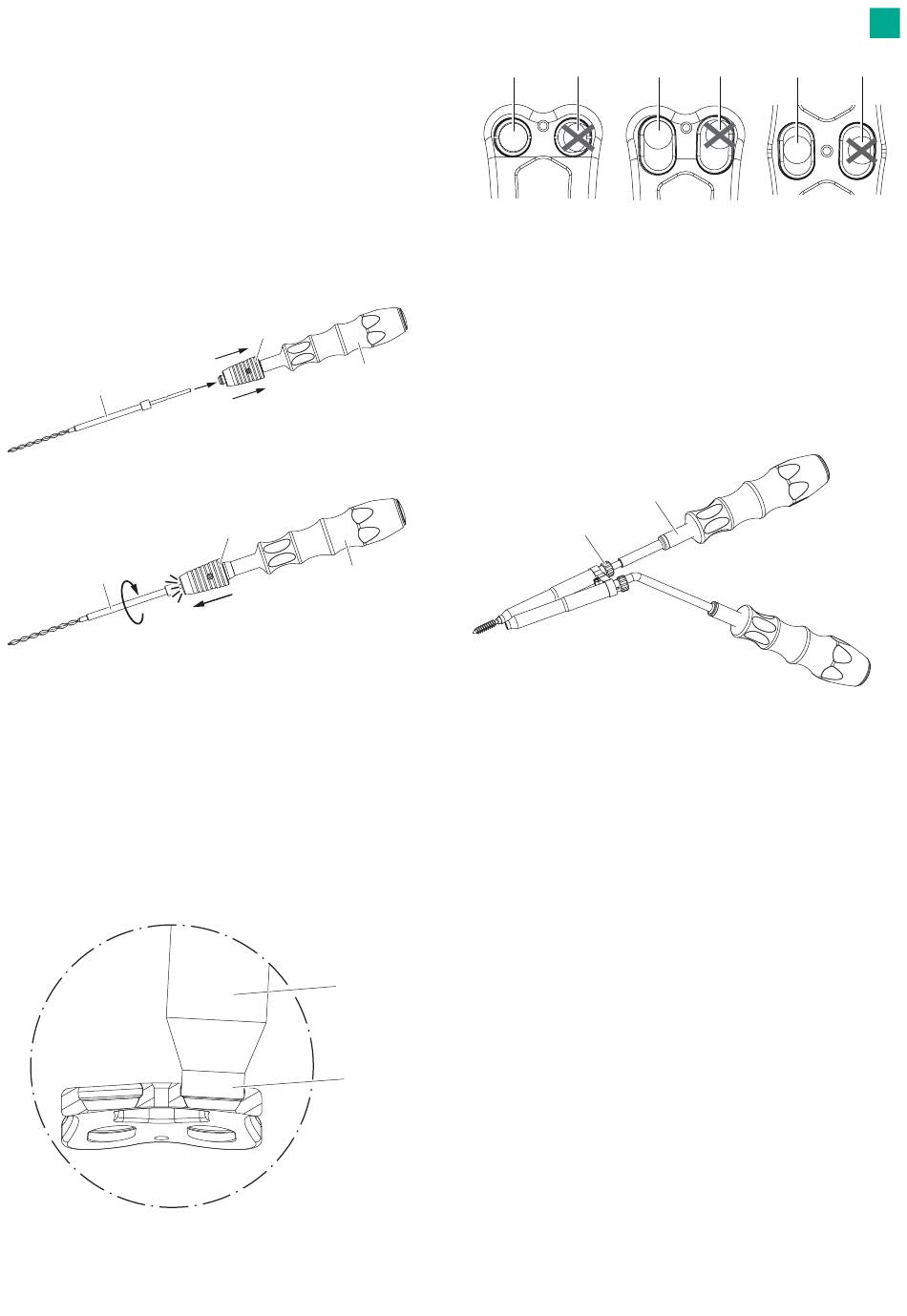

För in borret K i borrhandtaget J eller Q:
– Dra tillbaka låshylsan 4 mot fjädertrycket i pilens riktning och håll
fast den, se Fig. 12.
– Skjut in borret K i adaptern på borrhandtaget J eller Q så långt det
går, se Fig. 13.
– Vrid borret K lite samtidigt som spärrhylsan 4 lossas.
Borret hakar i hörbart.
K
Fig. 12
click
K
Fig. 13
Korrekt placering av körning/borrhål
►
För att placera körnaren/borrhålet korrekt, för in borrjiggens
arbetsände 5 eller den självcentrerande körnaren för benkortex I helt i
hålet eller spåret på Quintex®-plattan 1.
►
För att implantera skruven korrekt placerar du körnaren/borrhålet i
mitten av hålet eller centrerar den i skåran längs den långa axeln på
Quintex®-plattan 1, se Fig. 14.
►
Öppna benkortex med körnarenI.
– eller –
►
Borra med borret K på inställt borrdjup.
Djupstoppet stoppar borren på styrhylsan 3.
Fig. 14
4
J
4
J
E / F / G / H
5
a b
A B
Fig. 15
Legend
A Hybridplattans alla hål
B Distala öppningar i den dynamiska plattan
C Mitthål i den dynamiska plattan
a Korrekt placerad Quintex®-skruv
b Felaktigt placerad Quintex®-skruv
2.3.5 Gängskärning (tillval)
Quintex®-skruvarna är självskärande. Skruvhålen kan dock även förbere-
das med gängtappen L.
3
Fig. 16
►
Använd gängtapp L med borrjiggen.
►
Sätt in gängtappen L i borrjiggen och kontrollera borrdjupet med skjut-
mått (t.ex. 14 mm).
►
För att ställa in erforderligt skärdjup med de djupinställningsbara borr-
jiggarna E och F (10 mm till 28 mm) vrids borrjiggens styrhylsa 3 i rikt-
ning + eller -.
Tips
Gängan i borrjiggen är vänstergängad.
För varje halvt varv (= djupinställning 0,5 mm) hakar styrhylsan in hör- och
kännbart.
►
För in gängtappens arbetsände genom borrjiggen in i pilothålet.
►
Vrid långsamt in gängtappen L medurs och stadigt så långt det går.
►
Ta bort gängtappen genom att vrida den moturs tills den kommer ut ur
pilothålet.
a b a
C
L
sv
b
