2.3.3 Ustawianie i tymczasowe unieruchomienie płytki Quintex®
Aby uprościć śródoperacyjne posługiwanie się płytką Quintex®, należy naj-
pierw tymczasowo unieruchomić płytkę w trzonie kręgu. Zapobiega to
ześlizgiwaniu się płytki Quintex® podczas wiercenia oraz ułatwia umiej-
scowienie otworów na śruby Quintex® oraz ich wprowadzenie.
Do pozycjonowania i tymczasowego unieruchomienia płytki Quintex®
używa się kleszczy do przytrzymywania płytek O i instrumentu do gwoździ
mocujących D.
►
Upewnić się, że długość płytki Quintex® jest prawidłowa.
►

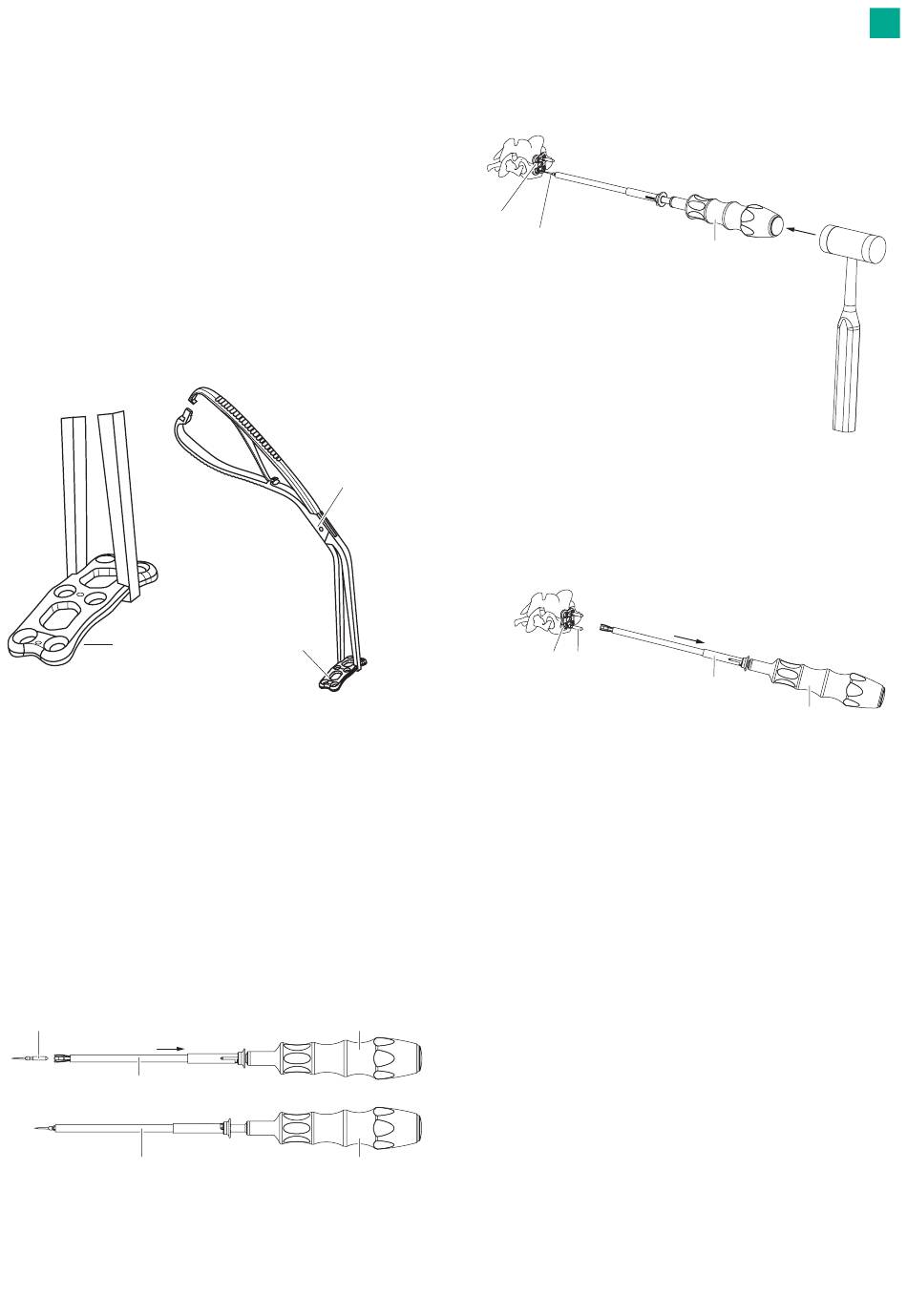

Kleszczami do przytrzymywania płytek O należy chwycić płytkę
Quintex® 1 za krawędź zewnętrzną, patrz Rys. 4.
►
Ścisnąć elementy chwytne kleszczy, aby aktywować blokadę.
Teraz kleszcze do przytrzymywania płytek O przytrzymują płytkę
Quintex® 1 bez konieczności dodatkowego naciskania na uchwyty.
►
Płytka Quintex® 1 jest następnie umieszczana na wymaganej wysoko-
ści na kręgosłupie.
1
Rys. 4
►
Gdy płytka Quintex® 1 jest już prawidłowo ustawiona, unieruchomić ją
za pomocą gwoździ mocujących i mocniej ścisnąć elementy chwytne
kleszczy O, aby zwolnić blokadę.
Notyfikacja
W celu skutecznego unieruchomienia płytki Quintex® należy użyć przynaj-
mniej dwóch gwoździ mocujących. Do wprowadzania gwoździ mocujących
należy używać instrumentu do gwoździ mocujących D!
►
Wprowadzić gwóźdź mocujący C do instrumentu do gwoździ mocują-
cych D. W tym celu odciągnąć zewnętrzną tulejkę 10 instrumentu do
gwoździ mocujących D, patrz Rys. 5.
►
Aby zabezpieczyć gwóźdź mocujący C, zwolnić zewnętrzną tulejkę 10
instrumentu do gwoździ mocujących D. Tulejka zewnętrzna jest
następnie wypychana do przodu przez mechanizm sprężynowy.
C
10
10
Rys. 5
O
1
D
D
►
Włożyć gwóźdź mocujący C przez otwór w gwoździu mocującym
Quintex® 1 w trzon kręgu, delikatnie uderzając w instrument
młotkiem D, patrz Rys. 6.
1
C
Rys. 6
►
Aby uwolnić gwóźdź mocujący C z instrumentu do gwoździ
mocujących D, należy całkowicie odciągnąć do tyłu tulejkę
zewnętrzną 10 i zdjąć instrument do gwoździ mocujących D z gwoź-
dzia mocującego C, patrz Rys. 7.
1 C
Rys. 7
pl
D
10
D
