Montáž vrtáka a rukoväti (voliteľné)
Vrták a rukoväť je potrebné zmontovať len v prípade, ak sa má vykonávať
ručné vŕtanie.
►
Pri manuálnom vŕtaní použite rukoväť J alebo Q.
►
Rukoväť vŕtačky J alebo Q používajte len s vrtákom K.
►

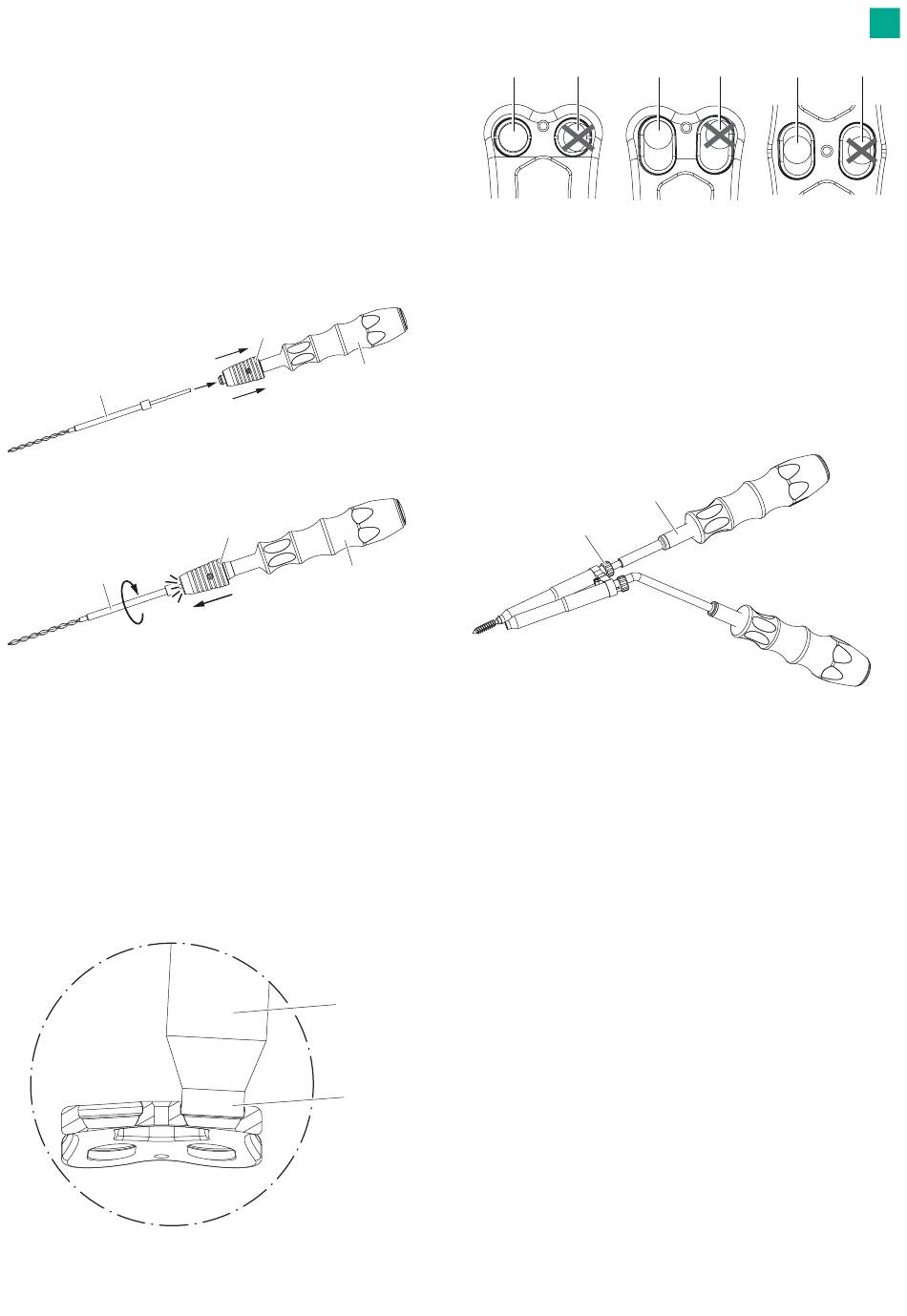

Vložte vrták K do vŕtacej rukoväte J alebo Q:
– Blokovacie puzdro 4 potiahnite proti tlaku pružiny v smere šípky a
podržte, pozri Obr. 12.
– Zasuňte vrták K do adaptéra na rukoväti vŕtačky J alebo Q až nado-
raz, pozri Obr. 13.
– Mierne otočte vrták K a súčasne uvoľnite blokovacie puzdro 4.
Vŕtačka počuteľne zapadne.
K
Obr. 12
click
K
Obr. 13
Správne umiestnenie stredového dierovača/vyvŕtaného otvoru
►
Ak chcete správne umiestniť stredový dierovač/vŕtaný otvor, vložte pra-
covný koniec vŕtacej objímky 5 alebo pracovný koniec samostrediaceho
kortikálneho dierovača I úplne do otvoru alebo drážky Quintex® plat-
ničky 1.
►
Pre správne implantovanie skrutky umiestnite stredový diero-
vač/vyvŕtaný otvor do stredu otvoru alebo ho vycentrujte do otvoru
pozdĺž dlhej osi Quintex® platničky 1, pozri Obr. 14.
►
Otvorte kortikálnu vrstvu kosti pomocou kortikálneho dierovača I.
– alebo –
►
Vŕtajte vrtákom K do nastavenej hĺbky.
Hĺbková zarážka zastaví vŕtačku na navádzacej objímke 3.
Obr. 14
4
J
4
J
E / F / G / H
5
a b
A B
Obr. 15
Legenda
A Všetky otvory hybridnej platničky
B Distálne štrbiny dynamickej platničky
C Stredové otvory dynamickej platničky
a Správne umiestnená Quintex® skrutka
b Nesprávne umiestnená Quintex® skrutka
2.3.5 Rezanie závitov (voliteľné)
Quintex® skrutky sú samorezné. Otvory pre skrutky je však možné pripraviť
aj pomocou závitorezu L.
3
Obr. 16
►
Používajte závitorez L spolu s vŕtacou objímkou.
►
Závitorez L zaveďte do vŕtacej objímky a vŕtaciu hĺbku odmerajte
posuvným meradlom (napr. 14 mm).
►
Na nastavenie požadovanej vrtnej hĺbky pri vŕtacích objímkach s nasta-
viteľnou hĺbkou E a F (10 mm až 28 mm), otočte vodiacu objímku 3
vŕtacej objímky v smere „+" alebo „–".
Oznámenie
Závit vŕtacej objímky je ľavostranný.
Po polovičnej otáčke (= výškové prestavenie 0,5 mm) sa vodiace puzdro
citeľne a počuteľne zaklapne.
►
Aplikujte pracovný koniec závitorezu cez vŕtaciu objímku do otvoru.
►
Otáčajte závitorez L v smere chodu hodinových ručičiek pomaly a rov-
nomerne až nadoraz.
►
Na odstránenie závitorezu ho otáčajte proti smeru chodu hodinových
ručičiek, kým nevyjde z usmerňovacieho otvoru.
a b a
C
L
sk
b
