2.3.6

Vstavljanje vijakov

PREVIDNO
Poškodbe ploščice Quintex® in/ali vijaka Quintex® pri vijačenju v plo-
ščico, če se izvijač uporablja nepravilno!
►
Delovni konec izvijača vstavite v zvezdasto odprtino v glavi vijaka,
kolikor je mogoče.
►
Pri vijačenju vijaka vzdržujte blag aksialni pritisk na vijak.
PREVIDNO
Poškodba zaklepnega obroča ali zaklepnega mehanizma vijaka
Quintex® ali uničenje delovnega konca izvijača, če izvijač vstavljate
postrani ali nagnjeno!
►
Izvijač vedno poravnajte z osjo vijaka.
PREVIDNO
Poškodba vijaka Quintex® ali nezadostno zaklepanje vijaka Quintex®,
če ni pravilno zaskočen v luknjo ali režo ploščice Quintex®!
►
Pazite, da se vijak Quintex® pravilno zaskoči v luknjo ali režo plo-
ščice Quintex®.
►
Vijaka Quintex® ne smete priviti pregloboko.
Napotek
Izvijač M je samodržalni izvijač. Obojka za oprijem vijaka ni potrebna.
►

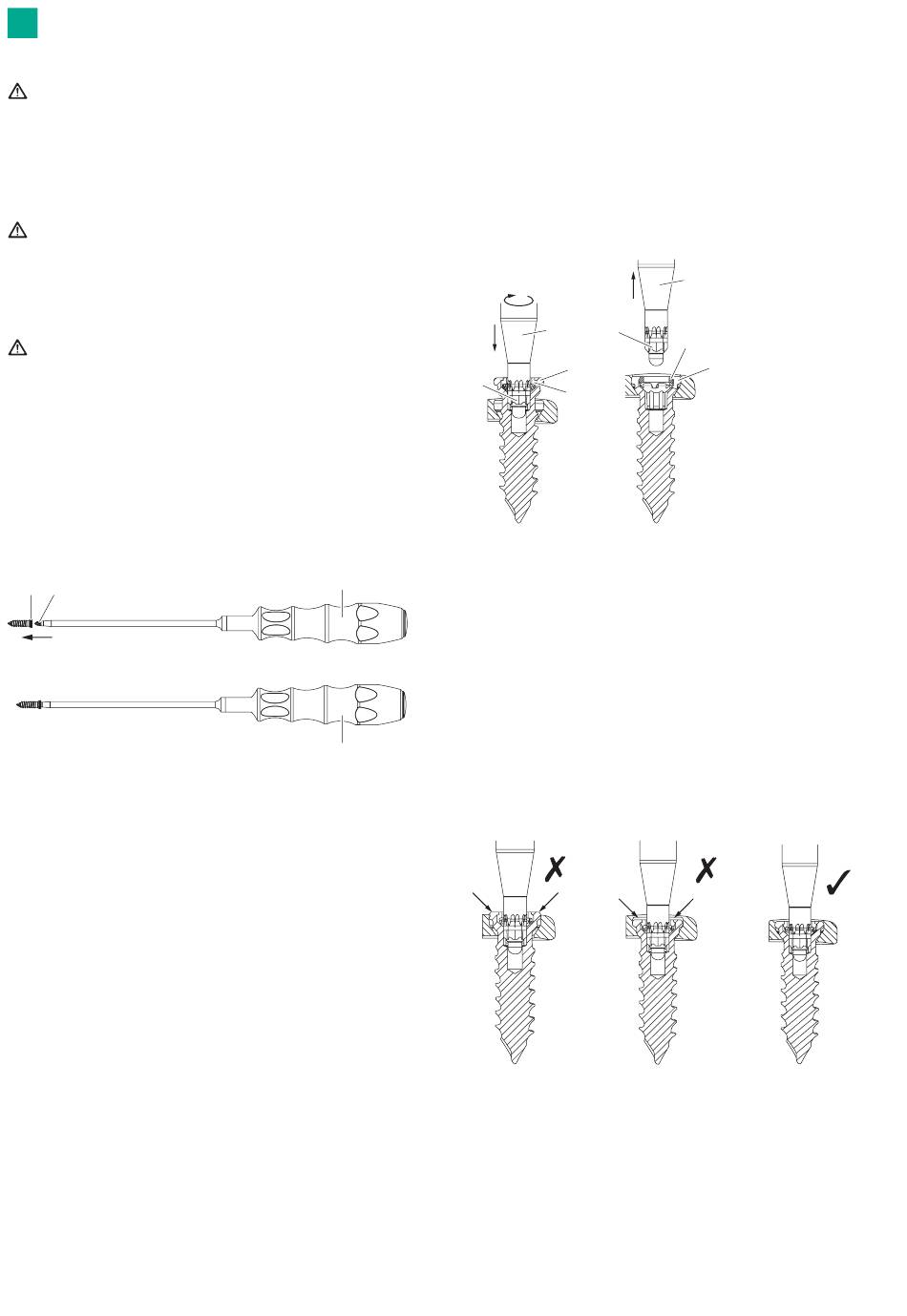

Delovni konec 6 izvijača M vstavite v glavo vijaka 7, kolikor je mogoče.
►
Prepričajte se, da izvijač drži vijak.
7 6
Sl. 17
296
►
Vijak Quintex® z blagim pritiskom privijte v smeri urinega kazalca v
luknjo ali režo ploščice Quintex® 1 z izvijačem M, da se glava vijaka 7
popolnoma zaskoči v luknjo ali režo.
►
Izvijač M snemite z glave vijaka 7.
Po odstranitvi izvijača M mora biti zaklepni obroč 8 poravnan z glavo
vijaka 7.
►
Pazite, da bo vijak Quintex® varno zaklenjen v ploščici Quintex® 1.
Vijak je varno zaklenjen, ko so najmanj 3 od 5 krakov glave vijaka v
luknji/reži ploščice Quintex® pod površino ploščice in sta obe strani
glave vijaka v luknji ali reži pod površino ploščice, gledano s strani.
6
Sl. 18
M
Legenda
a Vijak v luknji ploščice ali reži ploščice Quintex®, vijak se odklene samo-
dejno, ko gre skozi luknjo ali režo in se zaklene, takoj ko je vstavljen do
konca.
b Vijak je pravilno vstavljen in zaklenjen, vrh zaklepnega obroča 8 je
poravnan z glavo vijaka 7
►
Preverite, ali je vijak Quintex® v pravilnem položaju v luknji ali reži plo-
ščice Quintex®:
M
– Če vijak Quintex® ni do konca privit v luknjo ali režo v ploščici, ga
– Če je vijak Quintex® privit pregloboko, ga odvijte za 1/4–1/2 obrata
Sl. 19
Legenda
a Vijak ni do konca privit v luknjo ali režo ploščice Quintex®.
b Vijak je v luknjo ali režo ploščice Quintex® privit pregloboko.
c Pravilno vstavljen vijak
M 6
7
8
a b
privijte globlje za 1/4–1/2 obrata v smeri urinega kazalca.
proti smeri urinega kazalca.
a b
M
8
7
c
