B. Braun Aesculap Spine Quintex SC420R Gebrauchsanweisung/Technische Beschreibung Seite 189

►
Įkiškite kortikalinį centrinį perforatorių (be išorinės movos) I arba
grąžtą K į grąžto kreiptuvą ir patikrinkite gylį slankmačiu (pvz., 14 mm).
►
Norėdami reguliuoti reikiamą gręžimo gylį reguliuojamo gylio grąžto
kreiptuvais E ir F (nuo 10 mm iki 28 mm), pasukite kreipiamąją movą 3
grąžto kreiptuvo kryptimi „+" arba „-".
Pastaba
Grąžto kreiptuvo sriegis yra kairysis. Kas pusę pasukimo (= 0,5 mm gylio
reguliavimas) išgirsite ir pajusite, kaip kreipiamoji mova spragtelėdama
užsifiksuoja savo padėtyje.
3
3
3

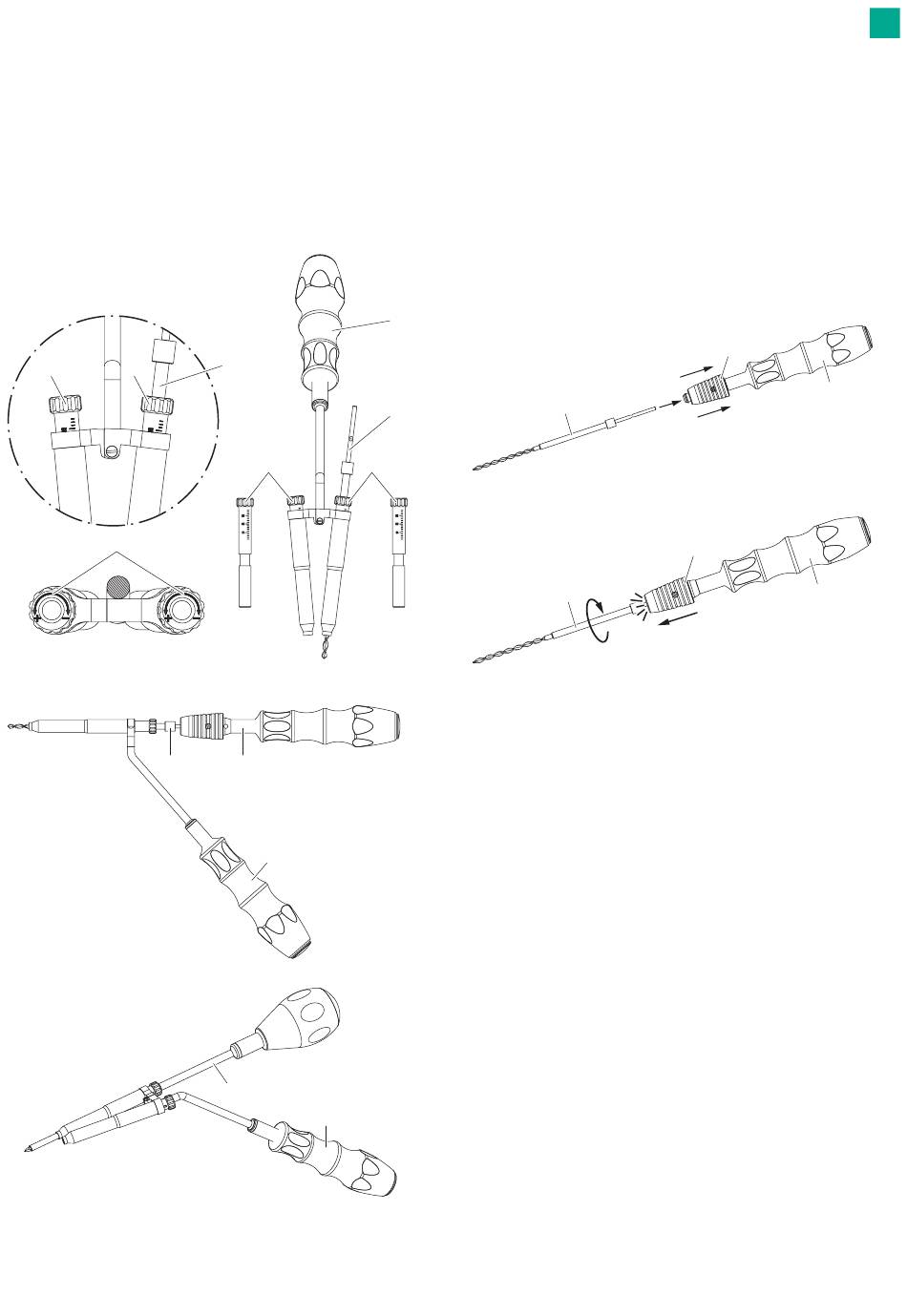

Pav. 10
K
Pav. 11
F
K
K
3
3
J
E
I
F
Grąžto ir rankenos surinkimas (pasirinktinai)
Grąžtą ir rankeną reikia surinkti tik tuo atveju, jei bus atliekamas rankinis
gręžimas.
►
Rankiniam gręžimui naudokite grąžto rankeną J arba Q.
►
Grąžto rankeną J arba Q naudokite tik su grąžtu K.
►
Įstatykite grąžtą K į grąžto rankeną J arba Q:
– Atitraukite fiksavimo movą 4 prieš spyruoklę, rodyklės nurodyta
kryptimi, ir laikykite ją, žr. Pav. 12.
– Iki galo įstumkite grąžtą K į grąžto rankenos J arba Q adapterį, žr.
Pav. 13.
– Šiek tiek pasukite grąžtą K tuo pat metu atleisdami fiksavimo
movą 4.
Grąžtas girdimai užsifiksuoja.
K
Pav. 12
click
K
Pav. 13
4
J
4
J
lt
187
