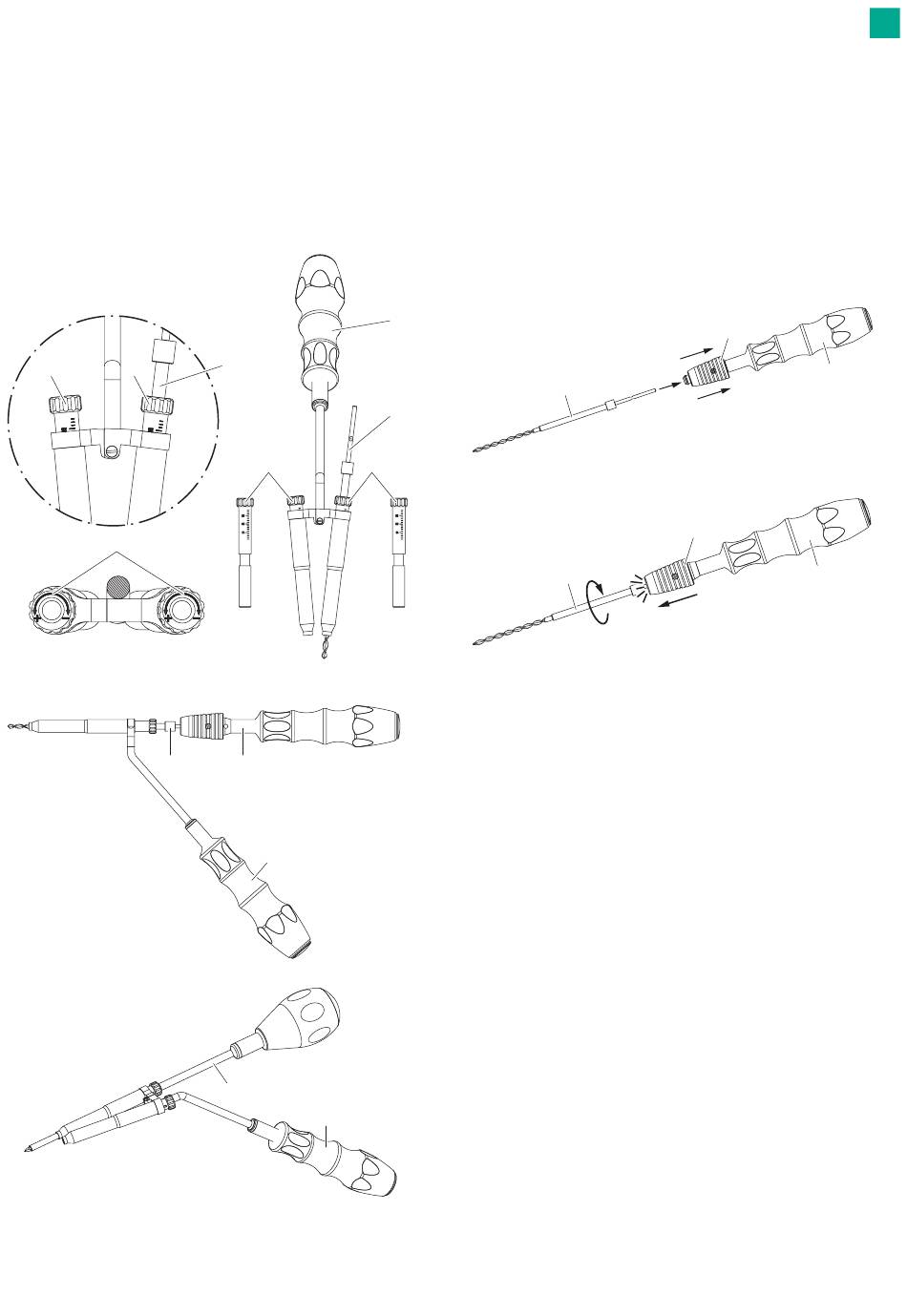

Umetnite kortikalni probijač (bez vanjske čahure) I ili svrdlo K u vodilicu
za svrdlo i provjerite dubinu pomoću pomičnog mjerila (npr. 14 mm).
Da biste namjestili željenu dubinu bušenja vodilicama za svrdlo prila-
godljive dubine E i F (od 10 mm do 28 mm), okrenite čahuru za
vođenje 3 vodilice za svrdlo u smjeru + ili –.
Napomena
Navoj u vodilici za svrdlo jest lijevi navoj. Svakih pola okretaja (= prilagodba
dubine za 0,5 mm) čut ćete i osjetiti škljocaj, što znači da je čahura za vođe-
nje sjela na mjesto.
3
3
3
Sl. 10
K
Sl. 11
F
K
K
3
3
J
E
I
F
Sastavljanje svrdla i ručke (neobvezno)
Svrdlo i ručka trebaju se sastaviti samo ako će se provoditi ručno bušenje.
Za ručno bušenje upotrijebite ručku za svrdlo J ili Q.
Upotrebljavajte ručku za svrdlo J ili Q isključivo sa svrdlom K.
Umetnite svrdlo K u ručku za svrdlo J ili Q:
– Povucite unatrag blokadnu čahuru 4 protiv pritiska opruge, u smjeru
označenom strelicom, i držite je tamo, pogledajte Sl. 12.
– Kliznite svrdlo K u prilagodnik ručke za svrdlo J ili Q koliko je god to
moguće, pogledajte Sl. 13.
– Lagano okrenite svrdlo K dok istovremeno otpuštate blokadnu
čahuru 4.
Svrdlo se čujno uglavi.
K
Sl. 12
click
K
Sl. 13
4
J
4
J
hr
313
