Urbja un roktura montāža (izvēles)
Urbis un rokturis prasa montāžu tikai, ja ir jāveic manuāla urbšana.
►
Izmantojiet urbja rokturi J vai Q, lai veiktu manuālu urbšanu.
►
Izmantojiet urbja rokturi J vai Q tikai ar urbi K.
►

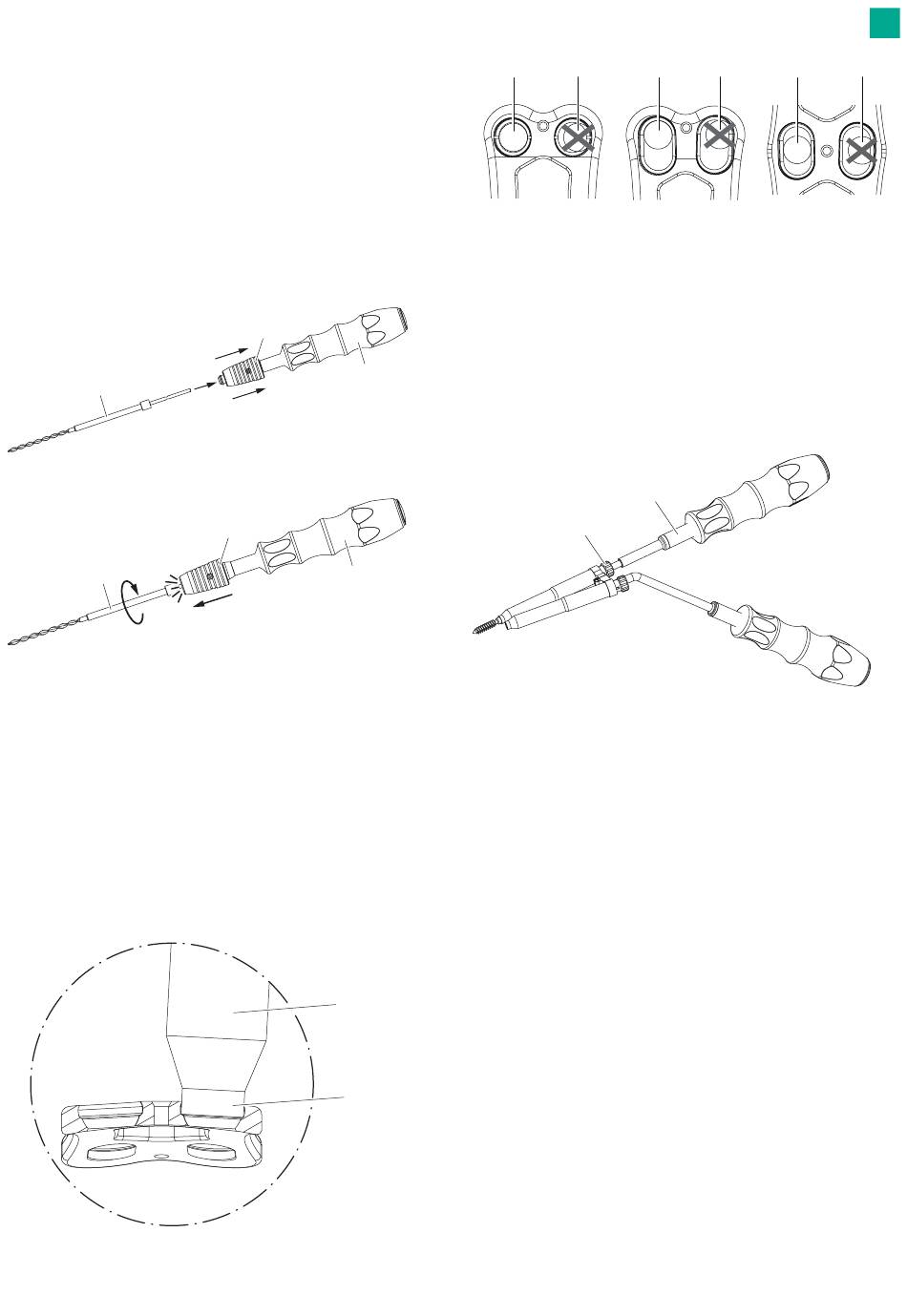

Ievietojiet urbi K urbja rokturī J vai Q:
– Pavelciet atpakaļ bloķēšanas uzmavu 4 pret atsperes spiedienu ar
bultiņu norādītajā virzienā un turiet to tur, skatīt Att. 12.
– Pastumiet urbi K uz urbja roktura J vai Q adapterī, cik tālu vien tas
iespējams, skatīt Att. 13.
– Nedaudz pagrieziet urbi K, vienlaikus atbrīvojot bloķēšanas
uzmavu 4.
Urbis dzirdami saslēdzas.
K
Att. 12
click
K
Att. 13
Centra iesišanas punkta/urbja cauruma pareizais izvietojums
►
Lai izvietotu centra punktsitni/urbšanas caurumu pareizi, ievietojiet
urbja vadotnes 5 darba galu vai pašcentrējošo kortikālo centra
punktsitņa I darba galu pilnībā caurumā vai Quintex® plāksnes 1
atverē.
►
Lai pareizi implantētu skrūvi, novietojiet centra punktsitni/urbuma
caurumu cauruma centrā vai centrējiet atverē gar Quintex® plāksnes 1
garo asi, skatīt Att. 14.
►
Atveriet kortikālā kaula garozu ar kortikālo kaulu punktsitni I.
- vai -
►
Urbiet līdz noteiktajam dziļumam, izmantojot urbi K.
Dziļuma atduris pārtrauc urbšanu uz vadotnes uzmavas 3.
Att. 14
4
J
4
J
E / F / G / H
5
a b
A B
Att. 15
Teksts
A Visi caurumi hibrīda plāksnē
B Dinamiskās plāksnes distālās atveres
C Dinamiskās plāksnes vidējās atveres
a Pareizi izvietota Quintex® skrūve
b Nepareizi izvietota Quintex® skrūve
2.3.5 Vītņgriezis (izvēles)
Quintex® skrūves ir pašvītņgriezes skrūves. Tomēr skrūves caurumus var
sagatavot arī ar vītņgriezi L.
3
Att. 16
►
Izmantojiet vītņgriezi L ar urbja vadotni.
►
Ievietojiet vītņgriezi L urbja vadotnē un pārbaudiet urbuma dziļumu ar
mērinstrumentu (piemēram, 14 mm).
►
Lai noregulētu nepieciešamo vītnes dziļumu ar dziļumā regulējamu
urbju vadotnēm E un F (10 mm līdz 28 mm), pagrieziet urbja vadotnes
uzmavu 3 virzienā "+" vai "-".
Piezīme
Urbja vadotnes vītne ir kreisās rokas tipa.
Pie katra pusapgrieziena (= dziļuma regulēšana par 0,5 mm) jūs dzirdēsiet
un jutīsiet kā vadīklas uzmava nofiksējas pozīcijā.
►
Vītņgrieža darba galu lietojiet caur urbja vadotni izmēģinājuma cau-
rumā.
►
Lēni un vienmērīgi pagrieziet vītņgriezi L pulksteņrādītāja kustības vir-
zienā līdz galam.
►
Lai noņemtu vītņgriezi, pagrieziet to pretēji pulksteņrādītāja kustības
virzienam, līdz tas iznāk no izmēģinājuma atveres.
a b a
C
L
