ВНИМАНИЕ
Неправилно позициониране на централната точка на пробиване
или твърде дълбоко центриращо пробиване!
►
Използвайте кортикалния центриращ пробойник без външна
втулка само в комбинация с водач за пробиване.
►
Не центрирайте пробойника твърде дълбоко.
►
Поставете кортикалния централен пробой (без външна втулка) I или
свредлото K във водача за пробиване и проверете дълбочината с
помощта на шублер (напр. 14 mm).
►
За да регулирате желаната дълбочина на пробиване с помощта на
водач за пробиване с регулируема дълбочина E и F (10 mm до 28
mm), завъртете направляващата втулка 3 на водача за пробиване в
посока "+" или "-".
Указание
Резбата на водача за пробиване е от ляв тип. На всеки половин оборот
(= регулиране на дълбочината с 0,5 mm) ще чувате и усещате щракване
на място на втулката на водача.
3 3
3

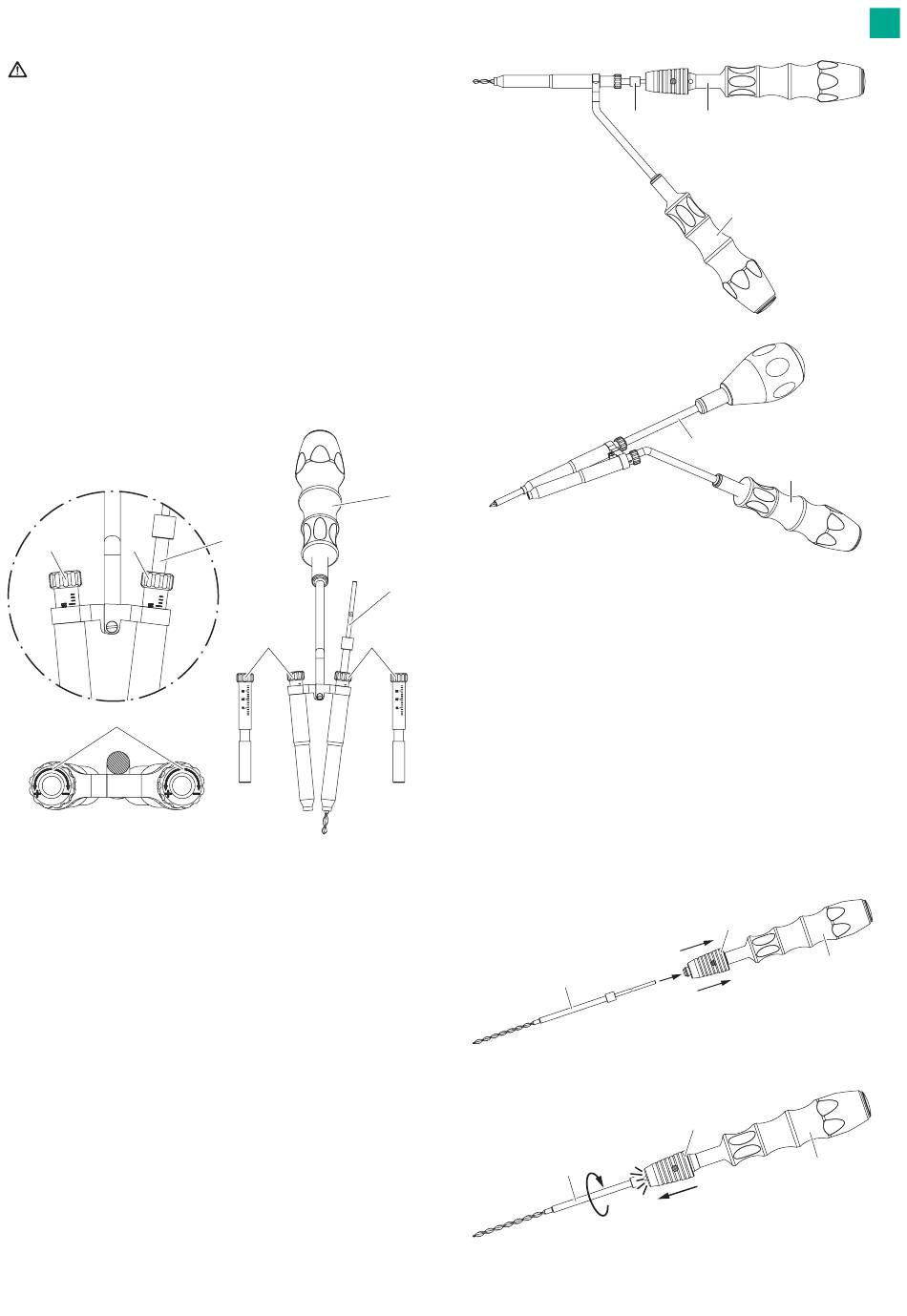

Фиг. 10
F
K
K
3 3
K
Фиг. 11
Сглобяване на свредлото и ръкохватката (по избор)
Свредлото и ръкохватката се нуждаят от сглобяване, само ако трябва да
се извърши ръчно пробиване.
►
Използвайте ръкохватка за пробиване J или Q за ръчно пробиване.
►
Използвайте ръкохватката за пробиване J или Q само със
свредлото K.
►
Поставете свредлото K в ръкохватка за пробиване J или Q:
– Издърпайте назад застопоряващата втулка 4 срещу натиска на
пружината в посоката указана със стрелката и я задръжте там,
вижте Фиг. 12.
– Плъзнете свредлото G в адаптера на ръкохватката за пробиване J
или Q до упор, вижте Фиг. 13.
– Леко завъртете свредлото K , докато същевременно освобожда-
вате застопоряващата втулка 4.
Свредлото се зацепва със звук.
K
Фиг. 12
click
K
Фиг. 13
J
E
I
F
4
J
4
J
