2.3.6 Nasaďte skrutku
UPOZORNENIE
Poškodenie Quintex® platničky a/alebo Quintex® skrutky pri skrutko-
vaní do platničky v prípade, že sa skrutkovač používa nesprávne!
►
Zasuňte pracovný koniec skrutkovača úplne do šesťhranu (zasúva-
cia časť) skrutky.
►
Počas zakrúcania skrutky udržujte ľahký axiálny tlak na skrutku.
UPOZORNENIE
Poškodenie poistného krúžku alebo zaisťovacieho mechanizmu
Quintex® skrutky alebo zničenie pracovného konca skrutkovača v prí-
pade, že sa skrutkovač používa pod náklonom!
►
Skrutkovač vždy vyrovnajte v osi skrutky.
UPOZORNENIE
Poškodenie Quintex® skrutky alebo nedostatočné blokovanie Quintex®
skrutky, ak nie je správne zasunutá do diery alebo otvoru Quintex®
platničky!
►
Uistite sa, že Quintex® skrutka správne zapadla do diery alebo
otvoru Quintex® platničky.
►
Quintex® skrutku nezakrúcajte príliš hlboko.
Oznámenie
Skrutkovač M je samodržný skrutkovač. Skrutku pridržiavajúca objímka nie
je potrebná.
►

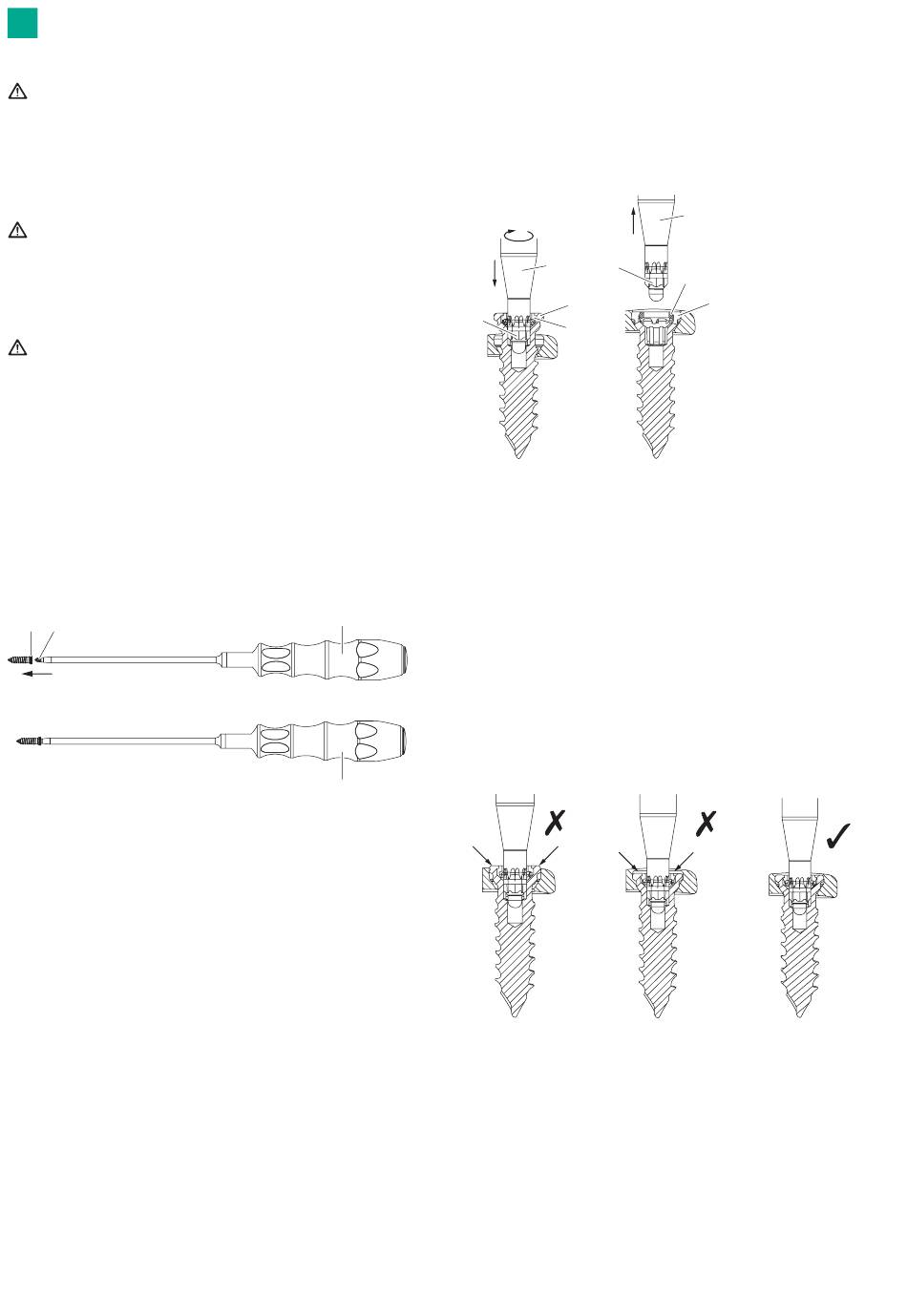

Vložte pracovný koniec 6 skrutkovača M úplne do hlavy skrutky 7.
►
Uistite sa, že skrutkovač drží skrutku.
7 6
Obr. 17
►
Zaskrutkujte Quintex® skrutku do diery alebo otvoru Quintex® plat-
ničky 1 tak, že jemne zatlačíte pomocou skrutkovača M a budete otáčať
v smere hodinových ručičiek, kým hlava skrutky 7 úplne neskočí do
diery alebo otvoru.
►
Odoberte skrutkovač M z hlavy skrutky 7.
Po odobratí skrutkovača M musí blokovací krúžok 8 lícovať s hlavou
skrutky 7.
260
►
Uistite sa, či je Quintex® skrutka bezpečne zaistená v Quintex® plat-
ničke 1.
Skrutka je bezpečne zaistená, keď sú najmenej 3 z 5 krídeliek hlavy
skrutky umiestnené v otvore/štrbinovom otvore Quintex® platničky pod
povrchom platničky a obe strany hlavy skrutky sú umiestnené v otvore
alebo štrbinovom otvore pod povrchom platničky z laterálnej perspek-
tívy.
6
Obr. 18
Legenda
a Skrutka v diere alebo otvore Quintex® platničky, skrutka sa po prejdení
dierou alebo otvorom automaticky odomkne a hneď po úplnom vložení
sa zamkne.
b Správne zasunutá a zaistená skrutka, horná časť poistného krúžku 8 je
M
v jednej rovine s hlavou skrutky 7
►
Uistite sa, že Quintex® skrutka správne zapadla do diery alebo otvoru
Quintex® platničky:
– Ak Quintex® skrutka nie je úplne naskrutkovaná do otvoru platničky
– Ak je Quintex® skrutka zaskrutkovaná príliš hlboko, otočte skrutku o
M
Obr. 19
Legenda
a Skrutka nie je úplne zaskrutkovaná do diery alebo otvoru Quintex®
platničky.
a Skrutka je zaskrutkovaná do diery alebo otvoru Quintex® platničky prí-
liš hlboko.
c Správne vložená skrutka
M 6
7
8
a b
alebo diery, zaskrutkujte skrutku hlbšie o 1/4 až 1/2 otáčky v smere
hodinových ručičiek.
1/4 až 1/2 otáčky proti smeru hodinových ručičiek.
a b
M
8
7
c
