2.3.3 Positionierung und temporäre Fixierung der Quintex®-Platte
Zur Vereinfachung der intraoperativen Handhabung wird die Quintex®-
Platte zunächst vorläufig auf den Wirbelkörpern fixiert. Dies verhindert ein
Verrutschen der Quintex®-Platte während des Bohrvorgangs und ermög-
licht eine einfachere Positionierung der Bohrlöcher und das Einsetzen der
Quintex®-Schrauben.
Zur Positionierung und temporären Fixierung der Quintex®-Platte werden
Plattenhaltezange O und Instrument für Fixationspins D eingesetzt.
►
Sicherstellen, dass die Quintex®-Platte die korrekte Länge hat.
►

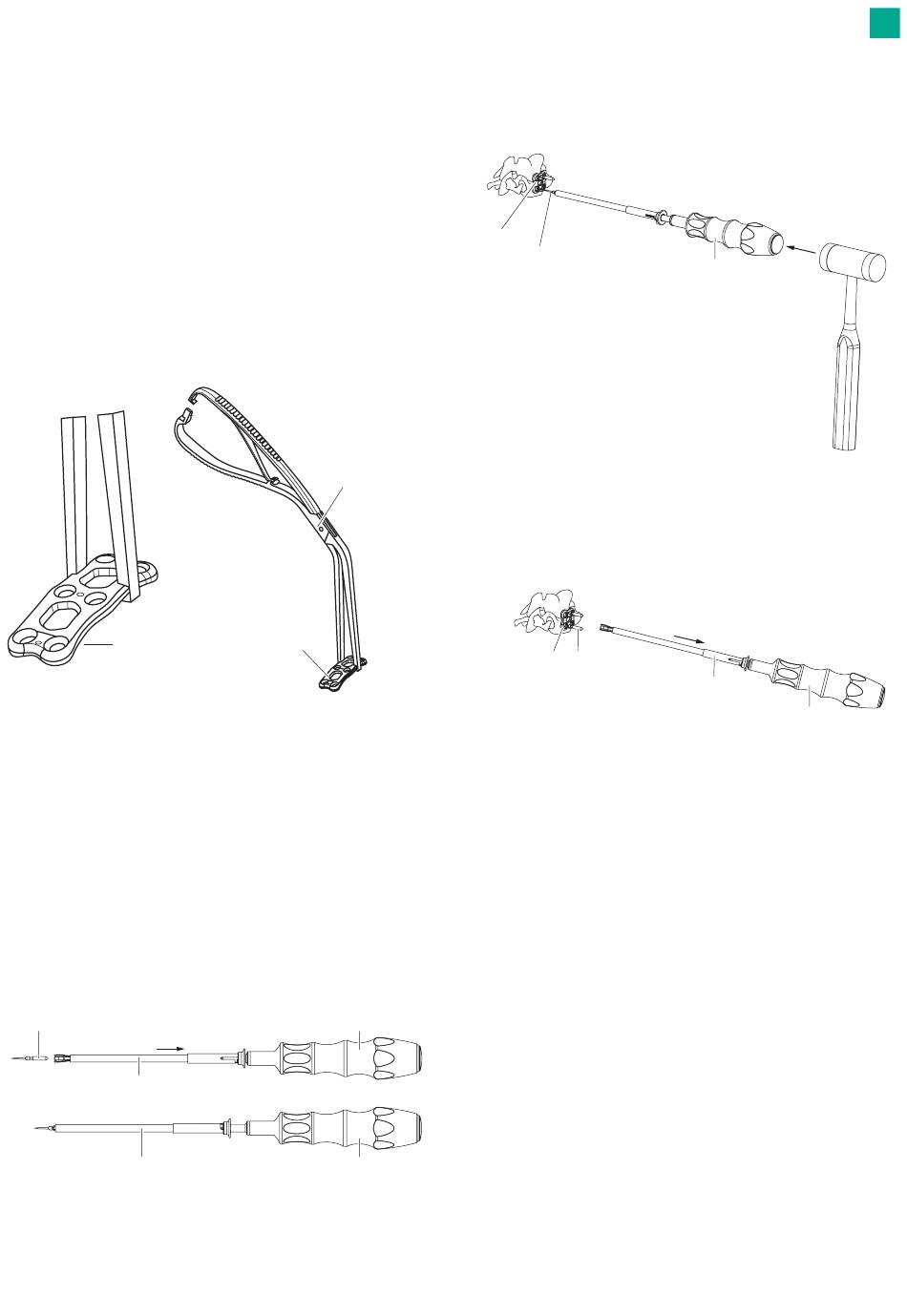

Mit Plattenhaltezange O die Quintex®-Platte 1 an der Außenkante fas-
sen, siehe Abb. 4.
►
Griffteile der Plattenhaltezange zusammendrücken, um die Sperre zu
aktivieren.
Die Plattenhaltezange O hält nun die Quintex®-Platte 1, ohne zusätz-
lichen Druck auf die Griffe auszuüben.
►
Quintex®-Platte 1 in gewünschter Höhe auf der Wirbelsäule platzieren.
1
Abb. 4
►
Sobald die Quintex®-Platte 1 korrekt positioniert ist, Platte mit Fixati-
onspins fixieren und Griffteile der Plattenhaltezange O weiter zusam-
mendrücken, um die Sperre zu lösen.
Hinweis
Für eine sichere Fixierung der Quintex®-Platte sind mindestens zwei Fixati-
onspins einzusetzen. Zum Setzen der Fixationspins Instrument für Fixati-
onspins D benutzen!
►
Den Fixationspin C in das Gerät für Fixationspins D einsetzen. Dazu die
äußere Hülse 10 des Geräts für Fixationspins D zurückziehen, siehe
Abb. 5.
►
Um Fixationspin C zu sichern, die äußere Hülse 10 des Geräts für
Fixationspins D lösen. Die äußere Hülse wird dann durch einen Feder-
mechanismus nach vorne gedrückt.
C
10
10
Abb. 5
O
1
D
D
►
Den Fixationspin C durch das Loch des Fixationspins in der Quintex®-
Platte 1 in den Wirbelkörper einfügen, indem Sie einen leichten Ham-
merschlag auf das Instrument ausüben, um die Fixationspins D zu fixie-
ren, siehe Abb. 6.
1
C
Abb. 6
►
Um den Fixationspin C vom Instrument für Fixationspins D zu entkop-
peln, äußere Hülse 10 ganz zurückziehen und Instrument für Fixati-
onspins D vom Fixationspin C abnehmen, siehe Abb. 7.
1 C
Abb. 7
